游艇甲板专用简易通风装置结构设计

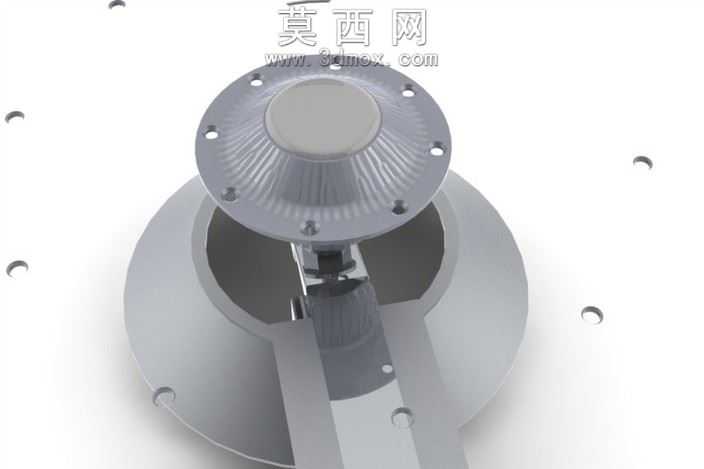

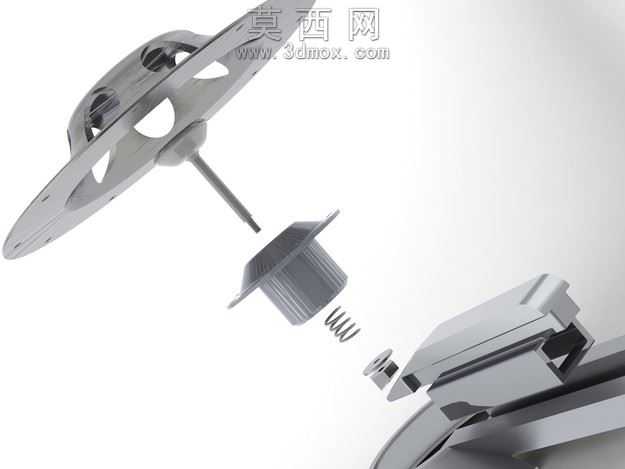

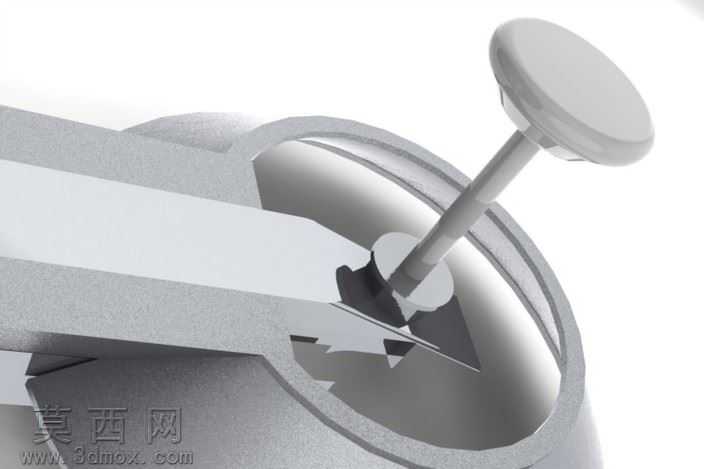

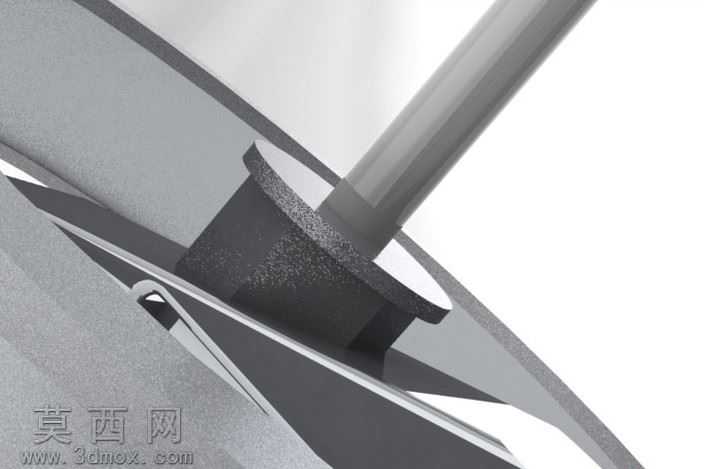

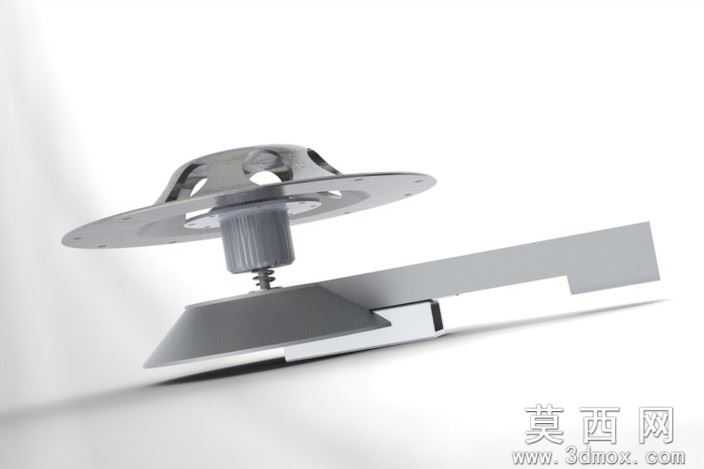

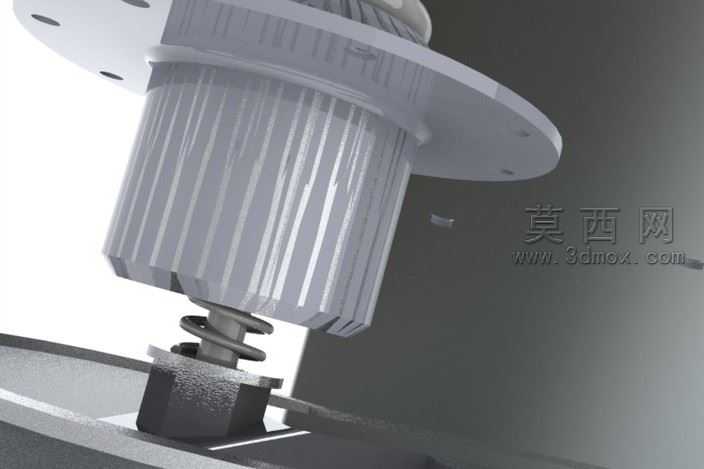

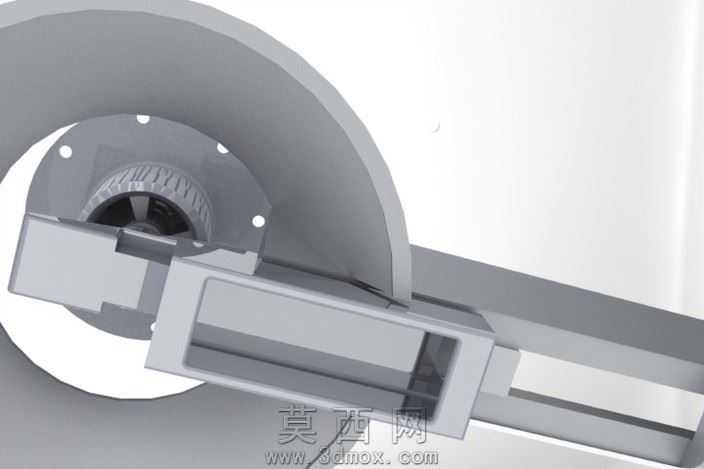

本作品为游艇甲板配套的通风装置三维设计，整体建模过程围绕极简实用的核心思路展开，在三维软件环境中首先完成整体轮廓的参数化草绘，将装置拆分为顶部防雨导流盖、中部调节锁紧结构、底部基座密封固定段三个核心功能模块，分别进行独立建模后完成装配约束校验。顶部导流盖采用飞碟式流线型曲面建模，通过放样、曲面剪裁命令生成带多组通风开孔的盘状结构，边缘做圆弧过渡处理，既能够引导气流顺畅进入舱内，又可以在雨天阻挡雨水直接灌入，曲面建模完成后赋予抛光不锈钢材质，添加金属反射、轻微磨砂粗糙度的材质参数，还原船用五金的真实质感。中部的调节旋钮采用滚花防滑结构建模，表面做细密的竖向凹凸纹理，下方连接螺纹升降结构，通过螺旋线扫描生成配合螺纹，实现通风口开度的无极调节，旋钮部分赋予哑光工程塑料材质，和顶部金属部件形成材质区分。底部基座采用楔形贴合结构，建模时匹配游艇甲板的安装弧度，底部边缘做密封槽结构设计，用于安装密封胶条防止甲板渗水，基座部分同样采用不锈钢材质，和顶部盖体保持材质一致性。整体设计严格控制移动部件数量，仅保留旋钮升降这一组活动结构，大幅降低后期使用过程中的故障概率，结构设计充分考虑船用环境的维护需求，所有部件均采用易拆卸的装配结构，没有复杂的嵌套卡扣，日常清洁维护时可以快速拆解清理积灰、盐渍，不会出现结构积污难以清理的问题。渲染阶段采用柔和的影棚布光，重点突出金属部件的反光质感和结构线条，多角度展示装置的装配关系和外形特征，所有结构尺寸均参考船用通风配件的通用安装规范设定，可直接适配多数中小型游艇的甲板开孔尺寸，无需额外修改即可投入生产使用。
