螺旋齿圆柱斜齿轮传动件

项目分类:齿轮 发布时间:2025-01-05 ID:886429
  • 螺旋齿圆柱斜齿轮传动件

  斜齿圆柱齿轮在动力传递场景中承担着把旋转运动与扭矩从一根轴平稳输送到另一根轴的任务,常见于减速器、变速箱、机床进给箱以及各类需要平行轴传动的设备内部。与直齿圆柱齿轮相比,斜齿轮的轮齿沿齿宽方向呈螺旋线排布,啮合时齿面不是沿全齿宽瞬间接触,而是由齿端逐步切入、再沿齿向连续滚滑过渡,这种接触方式使重合度明显增大,冲击与噪声得到抑制,因而在中高速、重载或对传动平稳性要求较高的场合更受青睐。

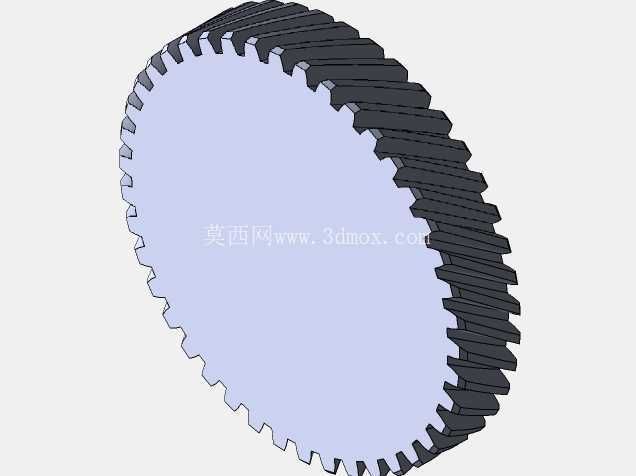

  从结构上看,该模型呈现为盘状圆柱齿轮,外缘均匀分布螺旋齿,齿顶圆、齿根圆与端面轮廓清晰,轮齿沿轴向具有一致的螺旋升角。建模时需要先确定模数、齿数、压力角、螺旋角与齿宽等基本参数,再通过渐开线齿廓在端面上的准确生成,配合螺旋扫掠或阵列方式形成连续轮齿。齿廓曲线的精度直接影响啮合侧隙与接触斑点,螺旋角则决定轴向力大小:螺旋角越大,传动越平稳,但作用在轴承上的轴向载荷也随之增加,因此实际选型时常在平稳性与轴承承载之间取折中,常用范围多控制在八度至二十度附近。

  安装边界方面,这类盘式齿轮通常以内孔与轴形成配合,端面依靠轴肩或套筒定位,键连接或花键连接负责传递扭矩。设计内孔时要关注配合公差、倒角与退刀空间,避免装配时齿坯与轴肩发生干涉;齿宽两侧应留出足够的轴承、挡圈与润滑空间。若成对使用,两啮合齿轮的螺旋角大小相等、方向相反,一根轴上若同时布置两个斜齿轮,也可采用对称旋向以抵消部分轴向力。箱体内部布置时,还需校核中心距、齿顶与箱壁间隙、润滑浸油深度以及搅油损失。

  实际工况中,斜齿轮不仅要传递额定转矩,还要承受启动瞬时过载、交变弯曲应力与齿面接触压力。齿根处容易出现弯曲疲劳裂纹,齿面则可能发生点蚀、胶合或磨损,因此材料与热处理选择不可忽视:常采用调质钢或渗碳淬火钢,齿面硬度提高后承载能力增强,但也要相应控制热处理变形,并在精加工阶段保证齿向误差。对于高速级传动,齿向修形或齿顶修缘能够补偿轴系挠曲与安装误差,使载荷沿齿宽分布更均匀。

  三维建模过程中,端面渐开线可由基圆展开关系生成,齿根过渡圆角需保留,避免应力集中被简化掉;螺旋扫掠路径应与分度圆柱保持一致,阵列后逐齿检查齿厚、齿距与相邻齿面连续性。模型若用于运动仿真,可赋予转动副并施加接触约束,观察传动比是否恒定、啮合区是否存在穿透或卡滞;若用于工程图输出,则需完整表达剖视图、键槽尺寸、公差与技术要求。

  从设备用途看,这类齿轮并不单独完成功能,而是作为传动链中的基础元件嵌入系统。它把电机的高转速低扭矩转化为工作机构所需的低转速大扭矩,或在多轴之间分配运动。其可靠性取决于参数设计、加工精度、润滑条件与轴承支撑刚度的共同配合,单靠齿形美观并不能保证使用寿命。围绕该零件开展结构设计时,应把齿轮、轴、轴承、箱体与密封作为一个整体校核,才能让螺旋齿的平稳啮合优势在真实设备中稳定体现。
