多层旋转式CD收纳置物架结构设计

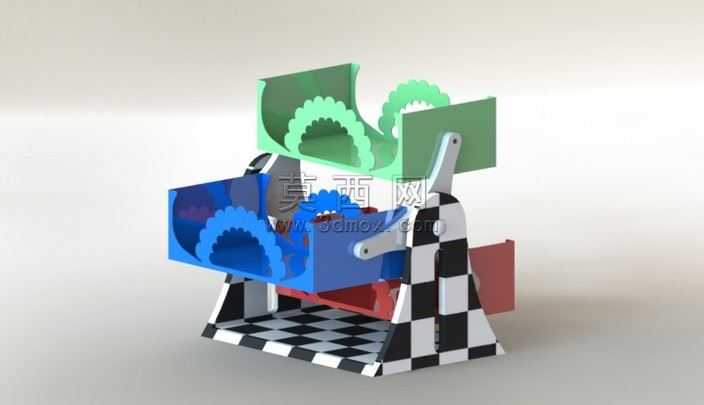

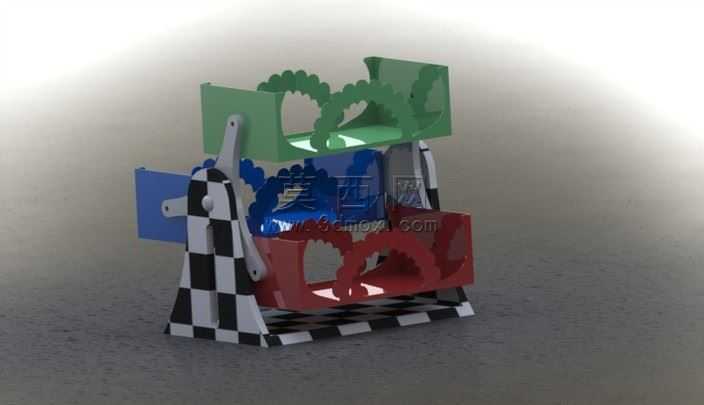

本作品为多层旋转式CD收纳置物架的三维建模设计成果，整体采用SolidWorks完成全参数化建模，建模过程中对各部件的装配公差、运动干涉情况进行了反复校验，确保结构可顺畅实现转动功能。模型整体采用分层式承载结构，共设置三层独立的置物舱位，分别以绿、蓝、红三色进行材质区分，既便于直观识别不同层级的收纳区域，也通过撞色设计提升了产品的视觉表现力。底座采用黑白棋盘格纹理的防滑材质设计，既提升了放置时的稳定性，也赋予产品更强的装饰属性。置物舱的边缘采用波浪形花边轮廓设计，在保证结构强度的同时弱化了硬质塑料的冷硬感，适配家居场景的装饰需求。支撑结构采用双侧铰接式转动支架，通过销轴连接各层置物舱与侧立支撑板，转动过程中各层舱体可保持水平状态，避免收纳的CD滑落，支架与底座采用一体化连接设计，减少了额外的装配零件，降低生产组装难度。材质渲染阶段，对置物舱部分采用哑光半透明塑料材质，还原日常收纳类产品常用的PP材质质感，支撑结构采用高光亮面ABS材质，底座则采用磨砂防滑橡胶材质，不同材质的光影表现通过渲染器的材质球参数调整实现，区分了不同部件的触感与功能属性。设计思路上围绕小空间CD收纳的核心需求，通过旋转式结构实现了小占地面积下的大容量收纳，用户无需挪动整体架体，仅需转动支架即可取放不同层级的CD，兼顾了实用性与操作便捷性，同时外观的创意配色与造型设计也让产品可作为桌面装饰摆件使用，实现功能与美学的结合。建模过程中对所有转动副的配合间隙进行了参数化设定，预留了合理的活动余量，避免实际生产装配后出现卡滞、转动不畅的问题，各部件的壁厚均按照注塑生产的工艺要求设置为均匀厚度，避免出现注塑缺陷，提升了模型的生产可落地性。
