五辐亮面铝合金汽车轮毂设计方案

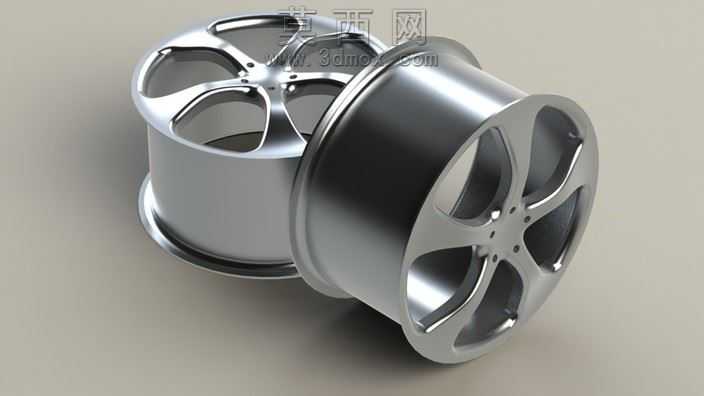

本作品为汽车用铝合金轮毂三维设计模型，整体采用经典五辐式造型结构，建模阶段以回转体基础特征为核心，先通过草图绘制轮辋的截面轮廓，使用旋转凸台命令生成轮辋主体结构，再针对轮辐部分进行单独的草图绘制，以轮毂中心安装面为基准，绘制单根辐条的流线型轮廓，通过拉伸、倒圆角、拔模等命令完成单根辐条的造型，再使用圆周阵列命令围绕中心轴均匀阵列五根辐条，保证辐条分布的对称性与受力均匀性。模型细节处理上，针对轮毂中心的螺栓安装孔做了精准的孔位阵列，严格按照常规乘用车轮毂的螺栓孔分布参数设计，同时在轮辋边缘做了符合轮胎安装标准的唇边结构，保证后续虚拟装配时轮胎与轮辋的匹配度。材质与渲染阶段，整体赋予高光亮面铝合金材质，调整材质的反射参数与粗糙度，模拟真实铝合金轮毂经过抛光、电镀处理后的金属质感，辐条表面做了轻微的曲面弧度处理，在渲染光线下呈现出流畅的光影过渡效果，轮辋部分的金属质感偏厚重，与辐条的亮面质感形成细微的层次区分。设计思路上，五辐造型兼顾了视觉运动感与结构实用性，辐条的宽度经过合理设计，既保证了轮毂整体的结构强度，能够承受车辆行驶过程中的径向与轴向载荷，又通过镂空的辐条间隙为刹车系统提供充足的散热空间，同时轻量化的镂空设计也能有效降低轮毂整体重量，减少车辆的簧下质量，提升行驶操控性。模型整体结构完整，各部分特征参数符合汽车轮毂的通用设计规范，可用于汽车外观设计展示、轮毂结构受力仿真分析参考、改装轮毂造型方案验证等场景，建模过程中所有特征均保留可编辑参数，方便后续根据不同车型的参数需求调整轮毂尺寸、辐条造型、孔位分布等细节。
