工业用矩形密封防护铝盖板结构设计

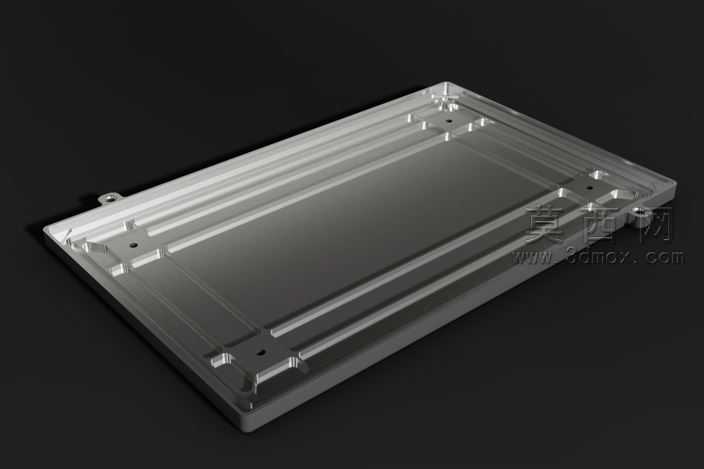

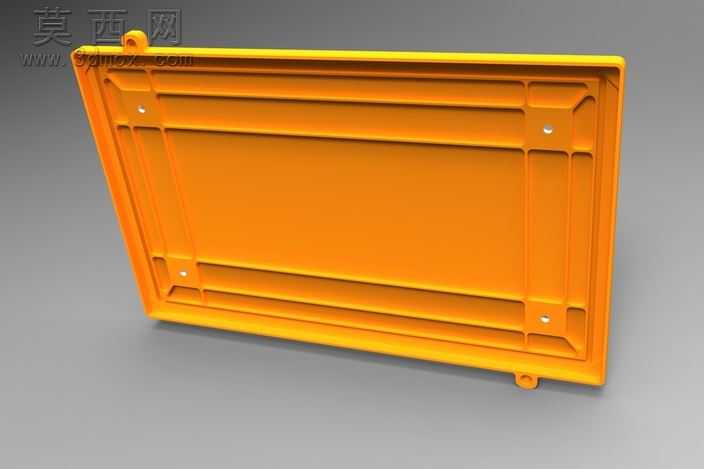

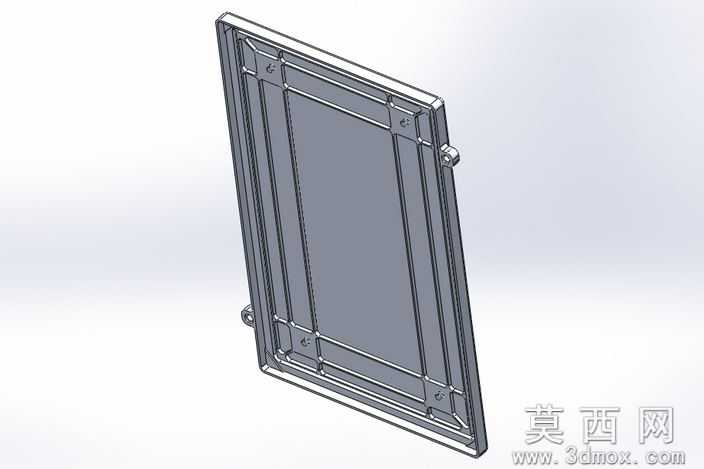

本作品为工业场景使用的矩形密封防护铝盖板三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程中严格遵循工业铝制盖板的生产工艺逻辑，对每一处结构细节都做了可生产性校验。模型整体为矩形薄壳结构，边缘设置有一圈凸起的围边结构，用于和配套箱体的密封槽配合，可嵌入密封胶条实现IP65级以上的防护效果，有效阻挡粉尘、水汽进入设备内部。盖板背面设置有多条纵横交错的加强筋结构，横向加强筋沿盖板长度方向等距排布，纵向加强筋沿宽度方向对称分布，加强筋的高度、厚度均经过力学仿真优化，在保证盖板整体抗形变能力的前提下，尽可能降低盖板整体重量，符合铝合金轻量化设计的核心需求。盖板四个边角及侧边中点位置设置有带安装孔的固定凸台，凸台做了加厚处理，安装孔内嵌铜套的预留结构，避免铝合金材质反复拆装出现螺纹滑牙问题，提升产品的使用寿命。建模过程中对所有转角位置都做了圆角过渡处理，既避免应力集中问题，也符合铝合金压铸生产的脱模要求，不会出现尖锐边角的生产缺陷。渲染阶段采用了哑光橙色喷塑材质效果，还原工业铝盖板表面静电喷塑后的真实质感，场景打光采用三点布光法，主光从侧上方45度角入射，突出加强筋和围边的结构立体感，辅光弱化阴影死黑区域，轮廓光勾勒盖板边缘形态，让整体结构展示清晰直观。设计思路上充分考虑了工业场景的实际使用需求，既兼顾了结构强度、密封性能、安装便捷性，也兼顾了生产加工的工艺可行性，模型所有参数均可直接导出用于生产开模，也可根据实际使用场景调整长宽尺寸、安装孔位、加强筋布局等参数，适配不同规格的工业设备箱体防护需求，整体结构设计合理，细节完善，符合工业五金配件的设计规范。
