四轴飞行器航拍减震万向挂载支架

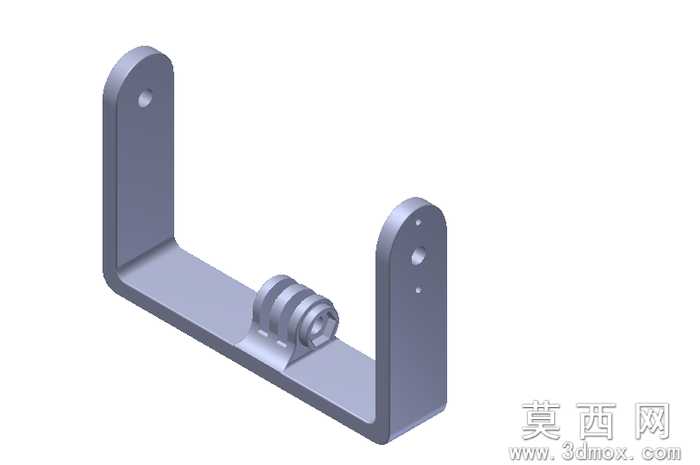

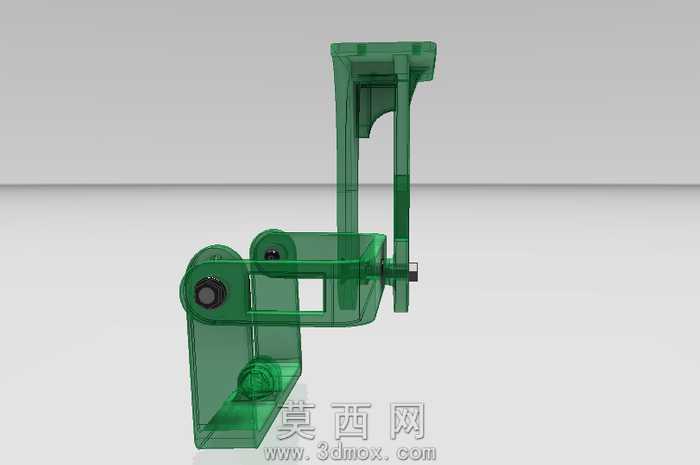

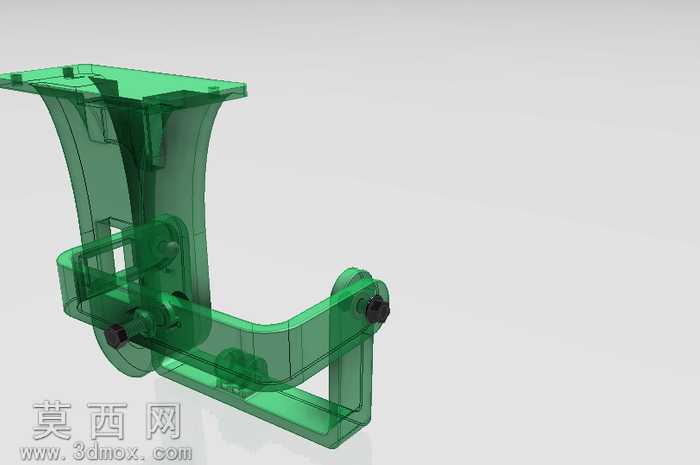

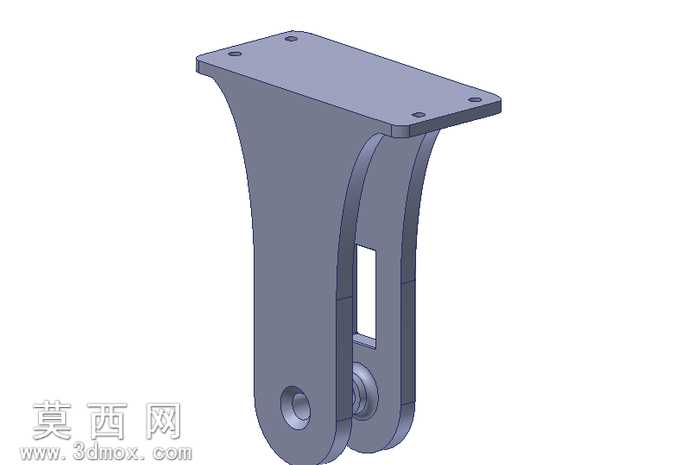

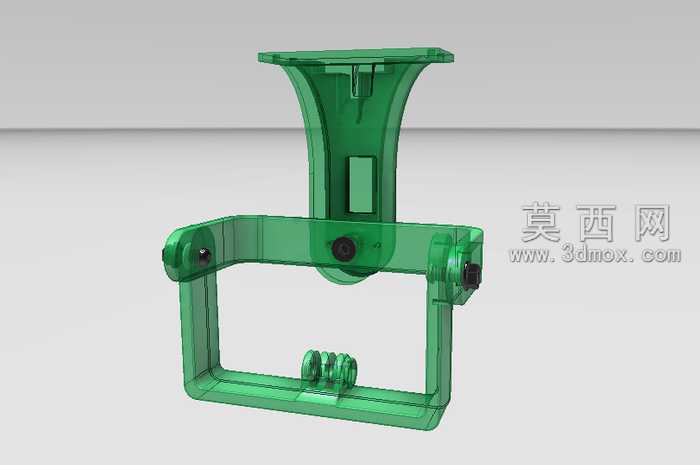

本作品为适配小型四轴飞行器的航拍设备万向挂载支架，整体采用三维参数化建模完成，建模过程中针对初代打印版本暴露的结构脆弱问题做了针对性优化，首先重构了上部与飞行器机身连接的安装基座，将原薄壁悬臂结构调整为带加强筋的渐变壁厚支撑臂，支撑臂与下部挂载框架的连接部位设置了双轴铰接结构，两个铰接轴分别对应俯仰与横滚两个转动自由度，铰接位置预留了标准塑料嵌装螺母的安装位，避免自攻螺丝反复拆装造成的连接柱开裂问题。下部挂载框架采用U型围合式结构，框架底部设置了带缓冲卡槽的设备安装位，可直接卡合适配常见的运动相机，建模时特意移除了初代版本中冗余的隔震框结构，将原需要额外粘合的固定卡扣整合为框架一体成型的结构，减少打印后组装的工序与粘接带来的装配误差。材质渲染阶段采用半透明绿色工程塑料质感，模拟常用的PETG3D打印耗材的视觉效果，材质参数设置了轻微的折射与表面磨砂质感，还原FDM打印件的真实表面特征。结构设计上充分考虑3D打印的工艺特性，所有安装面均设置了合理的打印支撑角度，铰接孔的公差预留了0.2mm的打印收缩余量，确保打印完成后铰接部位转动顺滑无卡滞，同时不会出现旷量过大的问题。框架的壁厚统一设置为2mm，在保证整体结构强度的前提下尽可能降低支架自重，减少对飞行器续航的影响，上部安装基座的贴合面做了与常见四轴飞行器腹部弧度匹配的曲面设计，安装时可完全贴合机身，避免飞行过程中出现支架共振影响航拍画面稳定性。建模过程中还针对不同尺寸的航拍设备预留了调节空间，底部安装位的卡爪设置了多档卡位，可适配不同宽度的拍摄设备，铰接部位的阻尼结构也整合在转轴位置，无需额外加装阻尼垫片即可实现转动后任意角度悬停的效果，满足航拍时不同角度的拍摄需求，整体结构无需额外金属紧固件，除铰接轴与嵌装螺母外所有结构均可通过3D打印一体制作，组装流程简单，打印完成后仅需将转轴穿入对应铰接孔、拧入嵌装螺母即可完成装配。
