剖视结构内燃机活塞三维设计作品

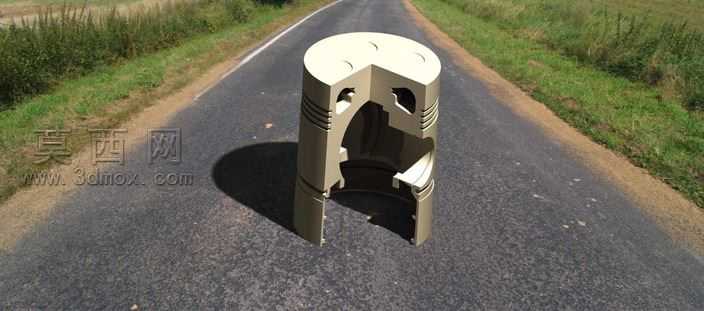

本作品为内燃机核心部件活塞的三维设计成果，建模阶段采用CATIA软件完成全参数化特征构建，首先以旋转凸台命令生成活塞的基础回转基体，精准匹配活塞顶部燃烧室凹坑、头部环槽、裙部导向面的基础轮廓尺寸，针对活塞的剖视展示需求，通过拉伸切除命令完成对称剖切处理，完整呈现活塞内部的空腔结构、销座安装位、回油通道等内部细节，所有环槽的宽度、深度、倒角参数均参照内燃机活塞的通用设计规范设定，保证结构尺寸的工程合理性。建模过程中对活塞头部的气环槽、油环槽分别做了独立特征分组，油环槽位置的回油小孔采用圆周阵列命令完成均布排布，销座部位的加强筋结构通过多截面实体命令实现顺滑过渡，避免应力集中的结构缺陷，裙部的型线微调通过自由曲面模块完成，还原真实活塞工作状态下的热变形适配型面。材质与渲染阶段，为活塞赋予了铸铝合金的基础材质，调整材质的粗糙度、金属度参数还原铝合金机加工后的哑光金属质感，剖切截面位置单独赋予浅灰色实体材质，清晰区分内外结构的视觉边界；场景搭建选用户外沥青路面作为展示背景，添加定向光源模拟自然日光照射效果，调整阴影参数让活塞投影自然贴合地面，通过环境光遮蔽效果强化活塞环槽、内部空腔的结构层次感，视角选取斜向俯视角度，可同时观察活塞顶部结构、侧面环带布局以及剖切后的内部构造，让观看者直观理解活塞的内外结构组成。设计思路上采用剖视展示的方案，打破常规活塞仅展示外部轮廓的局限，将活塞内部的销座支撑、壁厚变化、减重空腔等隐藏结构完整呈现，既可以作为内燃机结构教学的可视化演示素材，也可作为活塞类零件设计的结构参考，所有特征均保留参数化建模历史，可根据不同排量内燃机的设计需求快速调整活塞直径、环槽数量、销孔直径等核心参数，具备较强的工程复用价值，建模过程中严格遵循机械设计的工艺合理性，所有边角位置均添加了符合机加工要求的倒角与圆角，避免出现无法加工的尖锐结构，保证模型从结构展示到生产参考的实用性。
