电脑水冷系统输入上限导流盖板结构

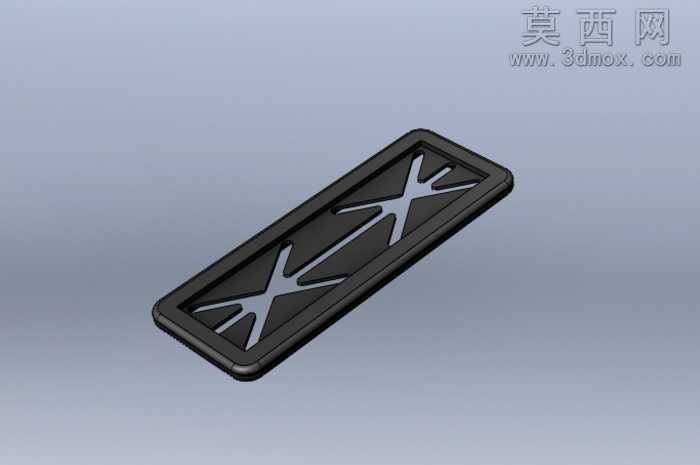

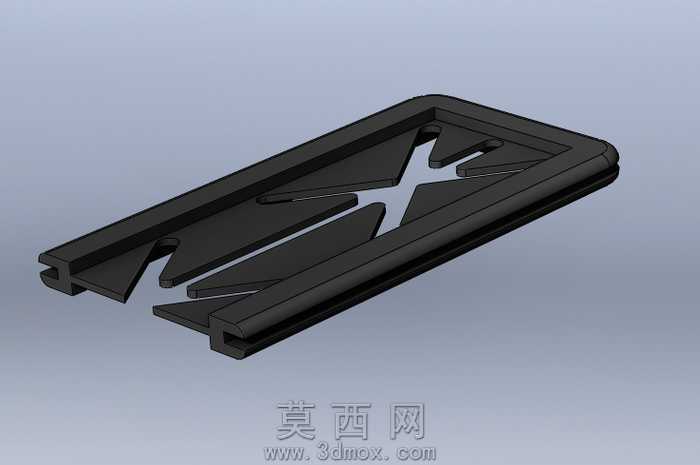

本作品为适配xpredator底板的水冷系统输入上限导流盖板三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制盖板外轮廓草图，通过拉伸凸台生成基础板体，板体边缘做圆角过渡处理避免应力集中，同时匹配机箱底板的安装限位尺寸，保证装配时的贴合度。随后在板体表面绘制X型导流筋的轮廓草图，采用拉伸切除与筋特征组合的方式构建内部镂空导流结构，筋条的宽度、间距经过参数化调试，既保证水流通过时的导流效率，减少流道死角造成的冷却液滞流，又兼顾盖板整体的结构强度，避免安装受力后出现形变。建模过程中对盖板的安装卡扣位做了精准的尺寸匹配，卡扣的凸起高度、卡槽深度均参照xpredator底板的对应接口尺寸设定，保证装配时的卡扣连接稳固，无需额外固定件即可完成安装。渲染阶段采用哑光黑硬质塑料材质模拟盖板实际加工材质，调整材质的粗糙度、反光度参数还原ABS注塑件的真实质感，对导流筋的边缘做细微倒角处理，避免渲染时出现锐利边缘的失真效果，同时添加环境光遮蔽效果凸显镂空结构的层次感，清晰展示内部X型导流结构的走向与布局。设计思路上围绕水冷系统输入段的水流分配需求展开，X型导流结构可将输入的冷却液均匀分流至后续冷排水道，避免单股水流直冲造成的冷排局部换热效率不均问题，板体整体采用薄型化设计，在保证结构强度的前提下尽可能压缩占用空间，适配机箱内部紧凑的安装环境，镂空结构同时兼顾了轻量化设计与水流可视效果，方便用户观察冷却液流动状态，整体结构无冗余特征，所有尺寸均经过装配干涉校验，可直接用于注塑开模生产或3D打印打样验证。
