航空管路用铝合金飞行管塞结构设计

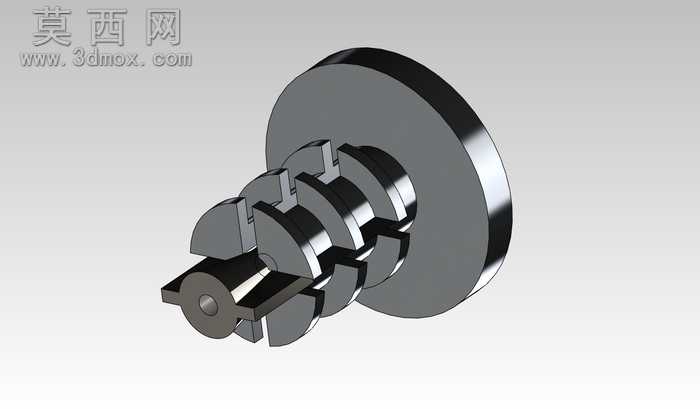

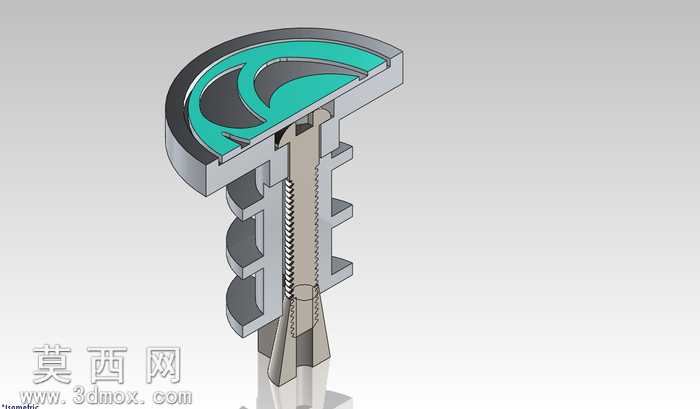

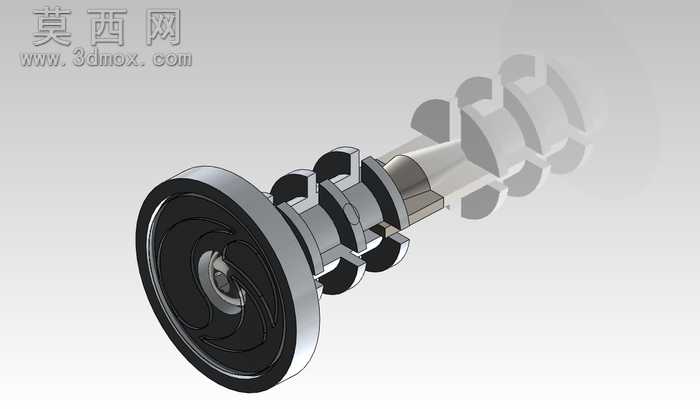

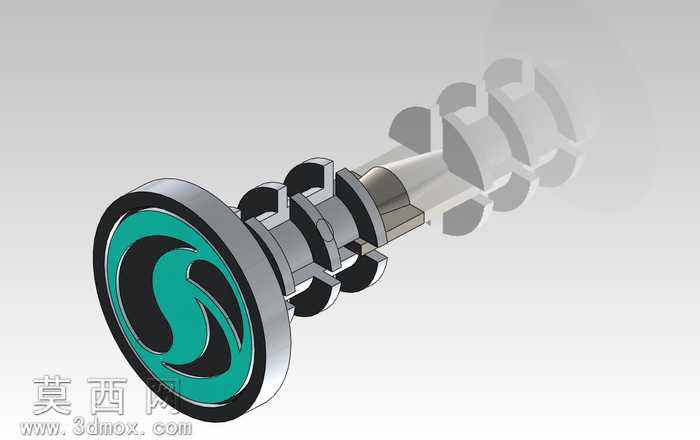

本飞行管塞采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循航空管路配件的轻量化、密封可靠性设计原则，针对管路封堵场景的使用需求完成各部件的结构匹配。建模阶段首先完成塞体主体的轮廓搭建，塞体下部采用多道环形卡接肋结构，每道肋条的倾角、外径尺寸均经过参数化校准，能够与对应规格的管路内壁形成过盈配合，保证塞入管路后具备足够的静摩擦力，避免受管路内压冲击出现松脱移位问题。塞体中部设置弹性张紧结构，采用带锯齿调节槽的杆式芯轴配合外侧的膨胀套结构，芯轴向上提拉时可驱动膨胀套向外扩张，进一步提升与管路内壁的贴合紧密度，强化密封效果的同时提升抗拔脱性能。顶部握持端采用符合人体工学的T型轮廓，表面设置流线型防滑凹槽，既方便操作人员手动施力完成塞体的安装与拆卸，也能通过凹槽结构提升顶部的结构强度，避免施力过程中出现边缘开裂问题。材质设计上，塞体主体选用6061-T6铝合金作为基础材质，该材质具备优异的比强度与抗腐蚀性能，适配航空场景下的复杂工况环境，顶部装饰环同样采用6061-T6铝挤压成型工艺制作，与主体材质保持一致的热膨胀系数，避免温度变化时不同材质衔接处出现间隙影响密封性能。渲染阶段采用金属哑光材质搭配局部青绿色装饰漆面效果，清晰区分不同功能区域的结构边界，半剖展示视角下可直观呈现内部芯轴与膨胀套的配合关系，各部件的装配间隙、衔接位置均按照实际生产装配公差进行建模还原，保证模型结构具备实际生产参考价值。整体设计兼顾了手动操作的便捷性、管路密封的可靠性以及航空场景下的轻量化要求，各结构尺寸均经过干涉校验，不存在装配冲突问题，可直接用于同类型管路封堵配件的结构参考与工艺优化。
