水处理用管式沉降槽结构三维设计

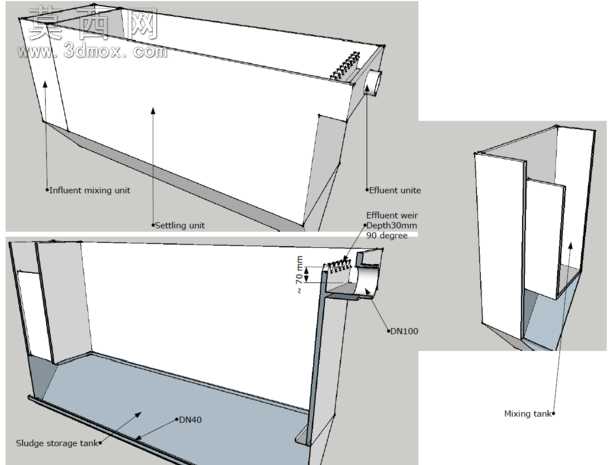

本模型采用SketchUp三维软件完成建模，整体围绕水处理工艺中管式沉降槽的功能需求展开结构设计，建模过程中严格遵循水处理构筑物的尺寸逻辑，对各功能单元进行了精准的比例还原。模型整体采用线框结合半透明实体的渲染方式，既清晰展现了设备的外部轮廓形态，也直观呈现了内部腔体的分隔结构，材质选用上以哑光浅灰作为主体结构的基础材质，搭配局部深色标注线区分不同功能区域，同时对进出水接口、溢流堰等关键部件采用差异化材质突出显示，便于快速识别核心功能结构。结构设计上，模型完整划分了进水混合单元、沉降单元、出水单元三个核心功能区，进水端设置了布水结构，可实现待处理水体的均匀流入，避免短流现象影响沉降效果；沉降单元采用斜底结构设计，底部预留DN40规格的排泥接口，便于沉降后污泥的集中收集与排出；出水端设置30度倾角的出水堰，堰顶深度标注为305mm，同时配套DN100规格的出水接口，保证处理后水体的平稳流出，另外还设置了独立的混合槽结构，可实现药剂与待处理水体的预混合，提升后续沉降处理效率。设计思路上，完全围绕重力沉降的工艺原理展开，通过合理的腔体长宽高比例设计，保证水体在槽内拥有足够的停留时间，让水中悬浮杂质可在重力作用下充分沉降至槽底，各接口的管径参数均匹配常规水处理管路的通用规格，具备实际工程参考价值，模型同时附带多角度结构视图，清晰标注了各部件的位置与尺寸参数，可直接用于水处理工艺方案展示、设备结构教学以及相关工程设计的参考使用。
