便携式无线数据采集终端外观结构设计

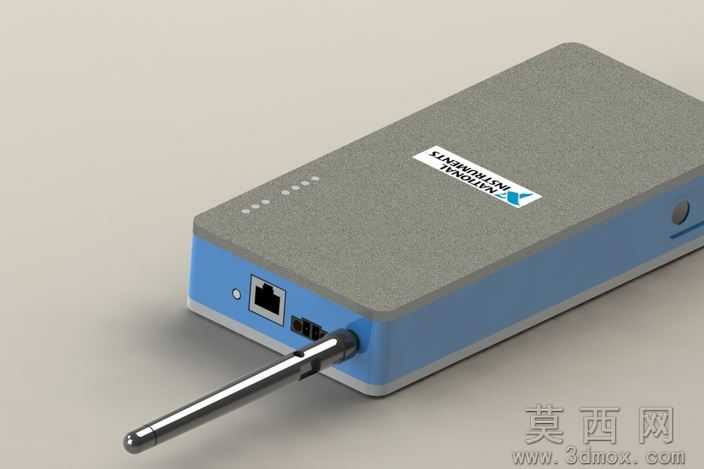

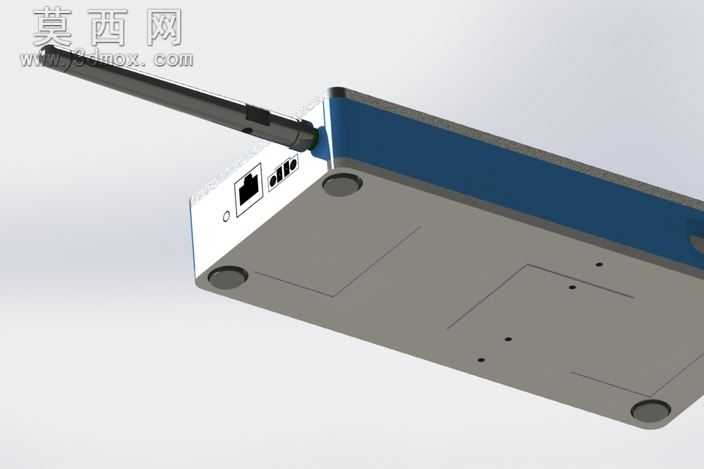

本作品为便携式无线数据采集终端的三维建模设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先通过草绘绘制主体壳体的轮廓曲线，采用拉伸、切除、拔模等基础特征构建上下壳体的基础形态，针对边角位置做圆角过渡处理，避免尖锐棱角提升握持手感。外置天线部分单独建模，通过旋转特征构建天线杆身，配合扫描特征做出天线与壳体衔接处的转轴结构，还原天线可转动调整角度的真实结构特性。壳体侧面的接口开孔、按键槽位均通过精确的尺寸定位完成切除特征，保证各功能位的位置精度符合实际装配逻辑。材质与渲染阶段，主体正面的防滑握持区域赋予磨砂哑光的类肤材质，调整粗糙度参数模拟细腻的磨砂颗粒质感，侧边壳体选用亮面蓝色工程塑料材质，通过调整反射率与高光参数呈现硬质塑料的光泽质感，天线部分赋予哑光黑色工程塑料材质，表面添加细微的拉丝纹理提升真实感，机身表面的品牌标识区域通过贴图特征实现，还原标识的印刷效果。结构设计上采用上下扣合的壳体结构，预留内部电路板、电池模块的安装空间，侧边的开孔对应数据接口、功能按键的安装位置，天线转轴处预留转动间隙，保证结构运动的合理性。设计思路围绕便携使用场景展开，整体造型采用长条形圆角矩形设计，单手握持的尺寸比例符合人体工学，外置天线的设计保障无线信号传输能力，双色壳体搭配既区分功能区域也提升外观辨识度，防滑区域的设置避免使用过程中滑落，整体结构紧凑，在容纳功能组件的同时尽可能压缩整机体积，适配户外移动数据采集的使用需求，建模过程中对各零件的装配间隙做了合理预留，保证后续结构落地的可实现性，渲染阶段采用柔和的影棚布光，突出不同材质的质感差异，清晰展现产品的外观细节与结构特征。
