多辐条旋压风格汽车轮毂带轮胎设计

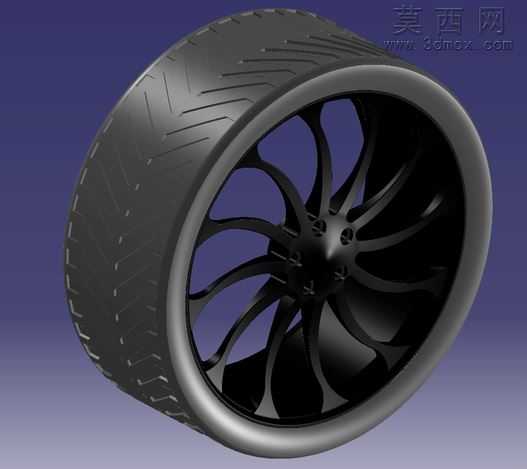

本作品为汽车行走系统的轮组三维建模设计，整体包含轮胎与轮毂两大核心部件，建模过程严格遵循实车装配的尺寸逻辑，先通过草绘绘制轮毂的中心安装基准面，确定轮毂螺栓孔的节圆直径、中心孔定位尺寸，再以中心为基准放射状绘制单根旋流风格轮辐的截面轮廓，通过扫掠、阵列命令完成全部十二根轮辐的造型构建，轮辐采用渐变厚度设计，靠近轮毂中心的位置厚度更大以保证安装结构强度，靠近轮辋的位置做收窄处理兼顾轻量化需求，轮辋部分按照民用乘用车轮辋的标准轮廓构建，预留了轮胎安装的胎圈座、轮缘结构，保证和轮胎的装配契合度。轮胎部分建模先绘制胎面的断面轮廓，通过回转命令生成轮胎基础基体，再通过草绘绘制胎面的人字纹排水沟槽轮廓，使用阵列、布尔切除命令完成全部胎纹的构建，胎侧部分做了细微的弧度处理还原真实轮胎的侧壁形变特征。材质渲染阶段，轮毂部分采用亮面抛光金属材质，调整金属粗糙度参数模拟铝合金抛光后的镜面反射效果，轮辐的凹陷区域做了轻微的哑光阴影处理突出结构层次感，轮胎部分采用哑光黑色橡胶材质，调整材质的漫反射参数模拟橡胶的细微颗粒质感，胎面沟槽处做了轻微的做旧效果提升真实感。设计思路上，这款轮组主打运动改装风格，旋流状的多辐条设计既可以在车辆行驶时引导气流穿过轮腔，带走刹车系统产生的热量，又能通过放射状的视觉效果强化车辆的运动属性，整体结构在建模时就做了壁厚校验，轮辐的受力路径从中心安装座均匀分散到轮辋整圈，避免应力集中问题，同时轮辐之间的大间隙设计也兼顾了刹车系统的散热需求，适配大尺寸多活塞刹车卡钳的安装空间，轮胎的胎纹设计偏向干地抓地取向，连续的人字纹块可以保证胎面和地面的接触面积，沟槽深度按照民用运动轮胎的标准设定，兼顾日常行驶的排水需求与耐磨性能。
