通用航空飞机轻量化安装支座结构设计

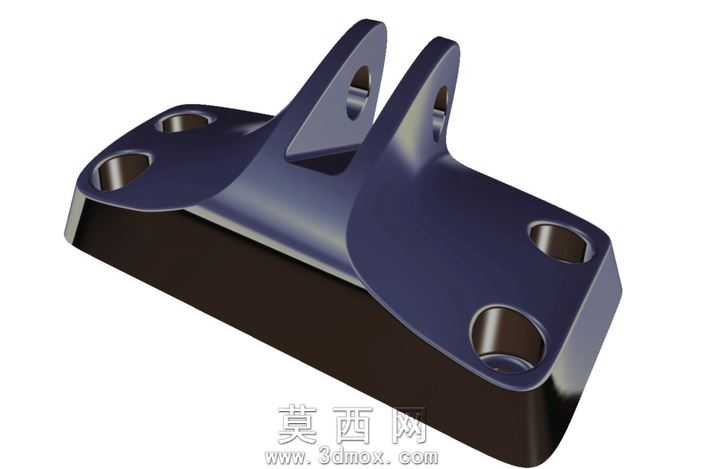

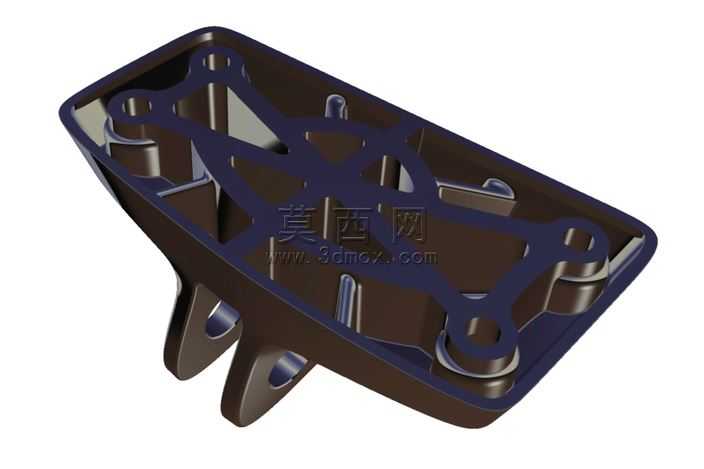

本作品为通用航空飞机配套的安装支座三维建模成果，建模阶段依托参数化三维设计软件完成全特征构建，首先基于安装接口的尺寸约束完成基准定位，精准匹配机身安装点位的孔位坐标、对接面轮廓公差要求，确保模型与实际装机接口的适配性。建模过程中优先采用实体建模与曲面修整结合的方式，先构建支座的基础承力框架，再通过拓扑优化逻辑对非承力区域进行材料削减，最终实现了165.267立方厘米的体积缩减，在保证结构强度的前提下大幅降低零件自重，契合航空装备轻量化的核心设计需求。材质渲染阶段，针对航空常用高强度铝合金基材进行材质参数调试，还原金属基材经过硬质阳极氧化后的深棕哑光质感，对加强筋、安装孔位的边缘做高光倒角处理，清晰呈现机加工后的棱边精度，同时对承力凸台区域做材质区分，凸显不同部位的受力属性差异。结构设计上，采用有机薄壳外壳搭配重型内部支撑结构的组合形式，外部轮廓采用顺滑过渡的曲面造型，消除非必要的剧烈曲率变化，既能够降低飞行过程中气动阻力，也可避免气动流场在零件表面形成空化效应，减少长期使用过程中的污垢堆积与气流冲蚀损伤；内部交错布置的加强筋按照主受力路径走向排布，在安装孔位、对接耳片等应力集中区域做局部加厚处理，通过圆角过渡分散应力载荷，避免应力集中引发的结构疲劳失效。设计思路围绕航空零件“强度达标、自重最优、气动友好”的核心要求展开，在满足安装固定功能的基础上，兼顾了空气动力学性能与长期使用的维护性，所有安装孔位均做了沉头结构设计，确保紧固件安装后与表面齐平，不破坏外部气动外形的完整性，对接耳片的铰接孔位预留了衬套安装余量，可适配不同规格的铰接连接件，具备较强的通用适配性。
