柯蒂斯1210永磁电动机控制器三维建模作品

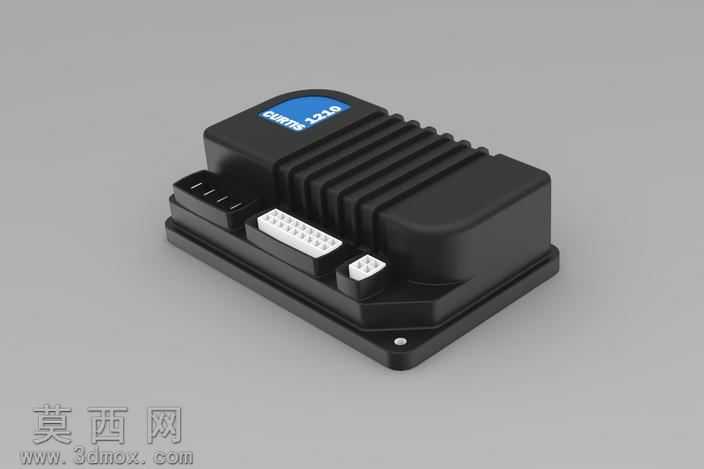

本作品为柯蒂斯1210永磁电动机控制器的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，在SolidEdge软件中完成全参数化结构搭建，完整还原了该款工业级电机控制器的外观形态与结构细节。建模初期先对控制器的整体轮廓进行基准定位，以底部安装板为基准平面，依次搭建壳体主体、散热鳍片组、接口模组等核心结构：壳体部分采用实体拉伸结合拔模特征制作，还原了工业塑料壳体的圆角过渡与壁厚均匀性，顶部的品牌标识区域采用凸台特征配合贴图渲染实现，精准还原标识的位置与形态；侧面的多道平行散热鳍片采用阵列特征快速生成，每道鳍片的厚度、间距、高度均与实物保持一致，还原了控制器被动散热的结构设计逻辑。接口部分分别还原了大电流功率接口、多针信号接插件、小型辅助接口的形态，每个接插件的针脚排布、接口卡扣、定位凸台都做了精细化建模，没有省略任何装配相关的结构细节，底部的安装固定孔位也按照实物的安装尺寸制作，孔位周边的加强筋结构完整还原，满足后续虚拟装配的使用需求。材质渲染阶段，为壳体赋予哑光黑色工业塑料材质，调整材质的粗糙度与反光度还原工程塑料的哑光质感，散热鳍片部分与壳体保持材质统一，接插件部分分别为不同接口赋予黑色塑料、白色绝缘塑料、金属接触片的对应材质，金属针脚部分调整金属度与反射参数还原铜质镀镍的金属光泽，安装孔位的金属衬套也单独赋予金属材质，提升模型的真实感。布光阶段采用三点布光法，主光源从侧上方打亮主体突出散热鳍片的层次结构，辅助光源补全暗部细节避免阴影死黑，背景采用中性灰色调突出控制器主体，最终渲染出的效果图清晰展现了控制器的结构特征与工业质感。整个建模过程兼顾了结构准确性与渲染表现力，既可以作为工业电控产品的展示素材，也可用于电动车、小型工业设备的电控系统虚拟装配场景，模型的参数化结构支持后续对尺寸、细节的调整修改，适配不同的使用需求。
