多层导向式金属冲压成型工装结构

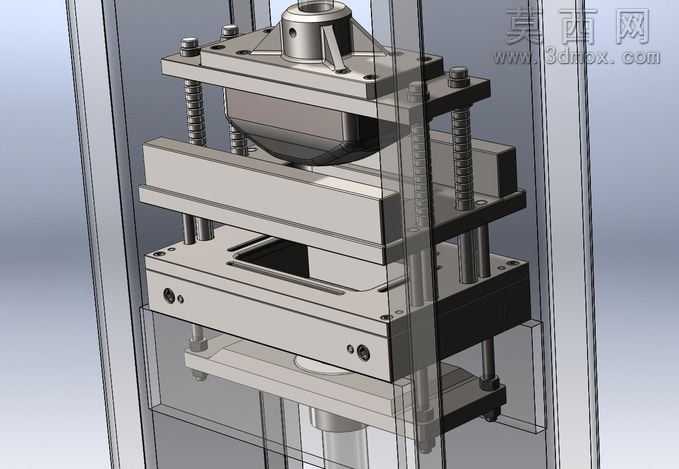

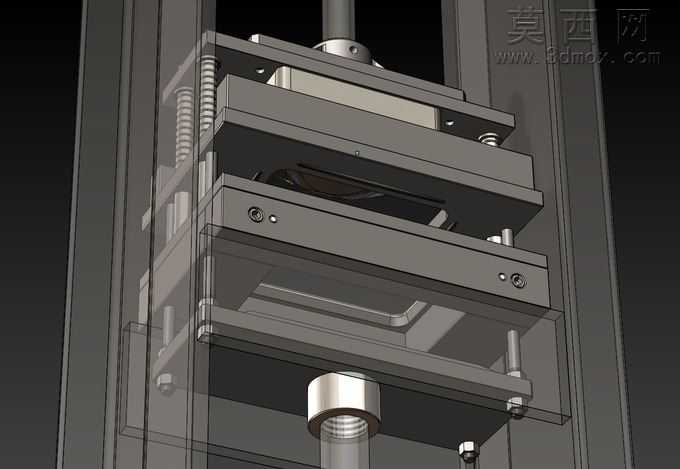

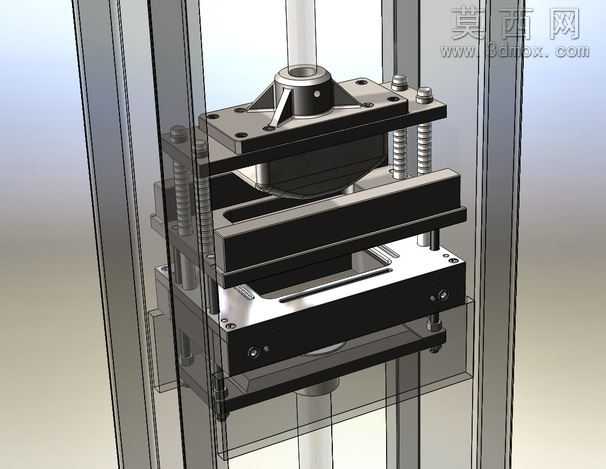

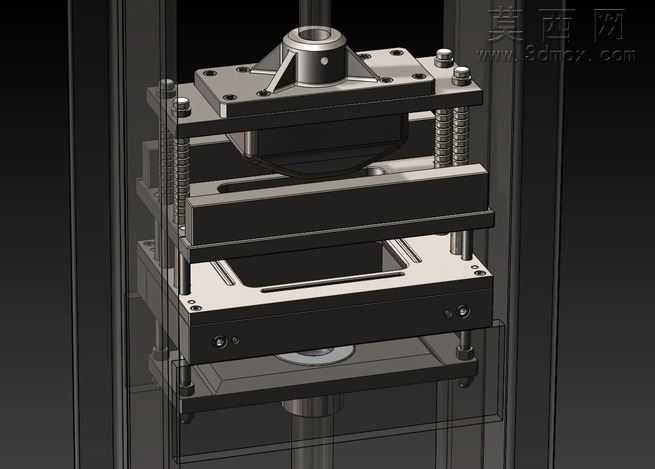

本作品为金属冲压成型类工装结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对每一处装配间隙、导向配合精度都做了对应参数约束，确保模型可直接导出工程图用于实际生产参考。渲染阶段采用金属材质写实渲染方案，上下模座、承托板等结构件赋予磨砂冷轧钢材质，还原金属板材经机加工后的哑光金属质感，导向导柱、锁紧螺栓等传动紧固件赋予抛光镀铬材质，突出金属件表面的高光反射特性，外围防护框架采用半透明钢化玻璃材质，通过调整材质透明度与折射参数，既清晰展示内部工装的完整结构，又还原了设备安全防护结构的真实视觉效果。结构设计上采用多层叠式模架布局，从上至下依次设置上模安装板、成型凸模固定层、压料承托板、下模凹模安装层、底部顶升托板，四根高精度导柱贯穿所有层板，为上下模合模过程提供全程精准导向，避免合模偏移导致的成型件尺寸超差问题；上下模之间设置独立压料结构，合模过程中可提前压紧待加工金属坯料，防止冲压过程中坯料移位产生废件，层板之间采用等高套筒配合锁紧螺栓实现固定连接，既保证各层板的平行度精度，又方便后期根据不同成型需求快速更换凸模、凹模镶件。设计思路围绕小尺寸金属件冷冲压成型的实际生产需求展开，摒弃了传统冲压工装结构冗余、拆装不便的缺陷，将模架做标准化模块化设计，所有连接紧固件采用行业通用标准件规格，无需定制特殊配件即可完成组装调试；模型同时保留了完整的装配约束关系，可直接在三维软件中完成开合模运动仿真，验证各结构件在运动过程中是否存在干涉问题，也可通过调整导柱行程、凸模下压深度等参数，适配不同厚度金属坯料的冲压成型需求，为五金冲压加工领域的工装设计提供完整的三维参考方案，帮助设计人员快速完成同类工装的改型设计，缩短产品开发周期。
