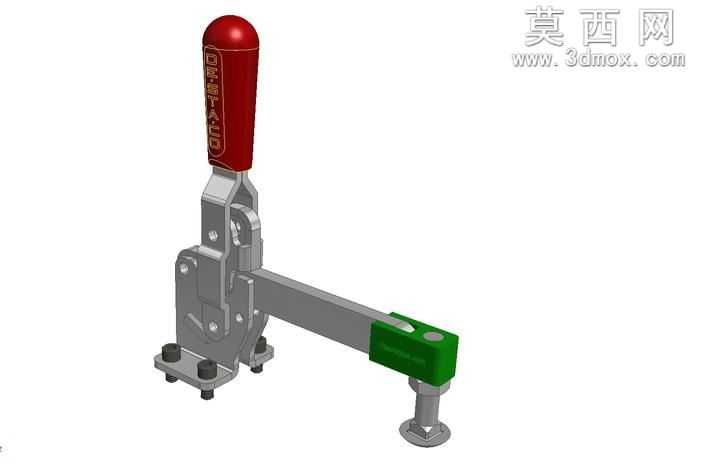

DeStaCo247型手动铰接式快速夹钳

本模型为手动铰接式快速夹钳，采用三维参数化建模方式完成全零件建模与整机装配，完整还原了DeStaCo247型号夹钳的真实结构与运动逻辑。建模过程中首先对夹钳的各组成部件进行拆解测绘，按照实际生产尺寸绘制底座、肘节连杆机构、操作手柄、压臂、压紧螺杆、压头以及安装紧固件的独立零件模型，对零件上的安装孔位、铰接转轴、加强筋结构、防滑纹理等细节均做了精细化还原，保证各零件的尺寸公差与装配间隙符合实际产品的装配要求。装配阶段按照实际机械连接关系添加同轴、重合、铰接等配合约束，完整还原夹钳的开合运动行程，可直观演示夹钳从松开到锁止压紧的完整动作过程，清晰展示肘节机构的死点锁止原理，即操作手柄下压至锁止位置时，连杆机构越过死点实现自锁，可在无外力持续施加的情况下保持稳定的压紧力，避免加工或装配过程中工件松脱。材质与渲染阶段根据产品实际材质做了区分设置：操作手柄采用红色酚醛塑料材质，添加细微的磨砂质感与表面品牌标识的凹凸纹理，还原工业操作件的防滑握持手感；夹钳主体的金属结构件采用镀锌合金钢材质，添加细腻的金属磨砂质感与轻微的倒角反光效果，还原五金冲压加工件的真实表面状态；前端的压块采用工程塑料材质，压紧螺杆与压头采用发黑处理的金属材质，安装螺栓采用标准镀锌紧固件材质，不同材质的粗糙度、反光度、色彩差异均做了精细化调整，渲染后可清晰区分各部件的材质属性，视觉效果贴近真实工业产品。设计上该款夹钳属于水平式快速压紧夹具，采用加长压臂结构可适配更大的压紧跨距，底部通过四个安装螺栓可固定在工装台面、焊接工作台、装配夹具基座上，前端压紧螺杆可根据被压紧工件的厚度调节伸出长度，搭配橡胶或尼龙压头可避免压伤工件表面，具备压紧力稳定、操作便捷、锁止可靠、安装灵活的特点，广泛应用于工装夹具定位、工件焊接固定、装配工序压紧、木材加工夹持、电子产品组装定位等场景，模型结构完整无缺失，可用于工装方案设计演示、夹具选型参考、机械结构教学等用途。
