锚幻幻灯片金属结构件三维设计作品

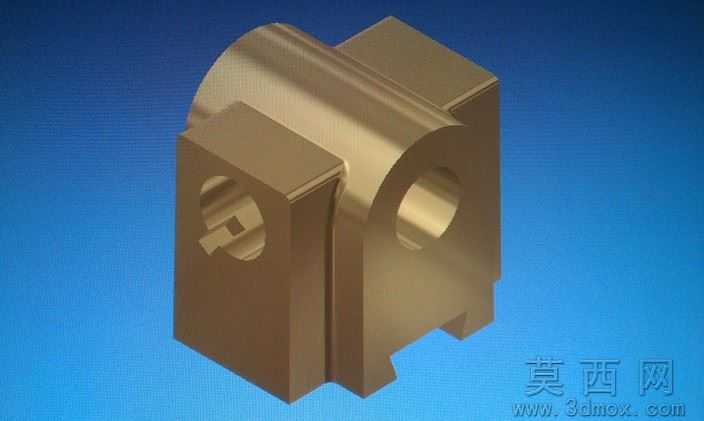

本作品为锚幻幻灯片配套金属结构件的三维建模设计，整体采用Autodesk Inventor完成全参数化建模流程，建模过程中严格遵循机械加工的工艺规范，对零件的每一处尺寸都做了公差预留设计，确保后续生产加工环节的可实现性。模型整体采用对称式结构布局，主体由中部半圆柱筒体与两侧方形安装基座组合而成，中部筒体为同轴回转结构，内壁做了光滑过渡处理，可作为转轴配合的安装位使用，两侧方形基座上分别开设了异形定位孔与圆形通孔，其中一侧的异形孔做了卡槽式结构设计，可实现与配套连接件的快速卡接定位，无需额外紧固件即可完成初步装配，另一侧的圆形通孔为同轴光孔设计，可配合销轴完成铰接动作，满足幻灯片结构的转动调节需求。材质渲染阶段选用了黄铜金属材质，通过调整材质的粗糙度、金属度参数，还原了黄铜件经精加工后的金属光泽质感，表面添加了细微的切削纹理效果，模拟真实五金零件经铣削加工后的表面状态，同时在模型的棱边位置添加了符合工艺要求的微小倒角，避免锐边带来的装配干涉与安全隐患。设计思路上围绕幻灯片结构的铰接转动需求展开，将安装定位、转动配合、限位卡接的功能集成在单一零件上，减少了整体结构的零件数量，降低后续装配的复杂度，建模过程中对每一处配合面都做了贴合度校验，确保零件之间的配合间隙处于合理范围，既不会出现过盈卡滞的问题，也不会因间隙过大导致结构晃动。模型的底部设置了两个对称的定位凸脚，可与下方基座的卡槽完成快速对位，提升装配效率，整体结构紧凑，功能集成度高，既满足了幻灯片结构的机械性能需求，也兼顾了零件的加工工艺性与装配便捷性，可直接用于后续的工程图导出、加工生产以及整体结构的装配模拟验证。
