带菱形防滑纹理的饮用水塑料瓶三维设计

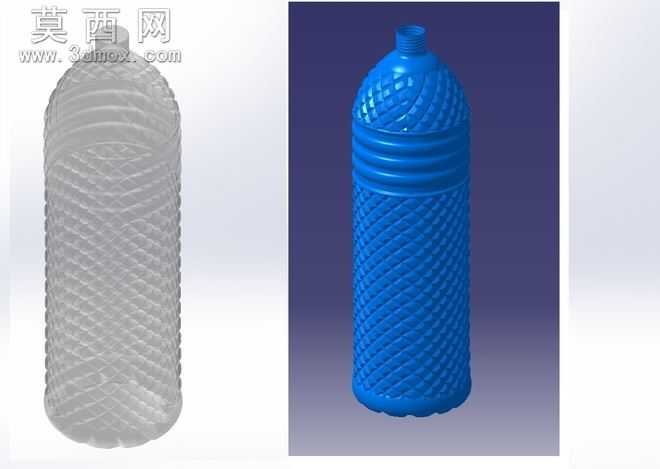

本作品为大容量饮用水塑料瓶的三维参数化建模成果，建模阶段以真实瓶装水产品的尺寸比例为基准，先通过草绘绘制瓶身不同高度位置的截面轮廓，采用旋转命令构建瓶体的基础回转曲面，再针对瓶身的防滑握持区域进行细节设计：瓶身中下部采用交错排布的菱形格纹肌理，每一处菱形凹陷的深度、棱边倒角都经过参数化调整，既保证握持时的摩擦力，避免湿手状态下瓶身滑落，也通过凹凸结构提升了薄壁塑料瓶的径向抗挤压能力，减少灌装、运输过程中瓶身变形的概率。瓶身上部设计有多道环形凹凸加强筋，在不增加瓶身壁厚的前提下提升了瓶体上部的结构强度，适配灌装环节的承压需求，同时环形筋的弧度经过反复调整，避免应力集中导致的瓶身开裂。瓶口部分采用标准的外螺纹结构，螺纹的牙距、牙型角完全匹配通用瓶装水密封瓶盖的尺寸规范，螺纹末端设计有止退卡位结构，保证瓶盖旋合到位后不会松脱，瓶口顶端的密封平面做了平面度优化，确保与瓶盖内密封垫贴合时无间隙，避免饮品渗漏。瓶底采用内凹式花瓣形结构，通过多道放射状的加强筋提升瓶底的承重能力，让装满水的瓶体可以稳定直立放置，同时内凹结构也能抵消塑料冷却收缩产生的形变，保证瓶底的平整度。材质渲染阶段，瓶身主体采用高透明PET塑料材质，调整材质的折射度、粗糙度参数，还原薄壁塑料半通透的视觉效果，同时添加轻微的磨砂质感模拟真实塑料瓶表面的细微肌理，瓶身纹理的凹凸部分通过法线贴图强化光影层次，让菱形格纹的立体感更加突出，渲染时采用柔和的侧上方打光，既展现透明材质的通透感，也清晰呈现瓶身所有结构细节，整体模型结构完整，曲面过渡顺滑无破面，可直接用于包装结构验证、产品展示渲染等场景。
