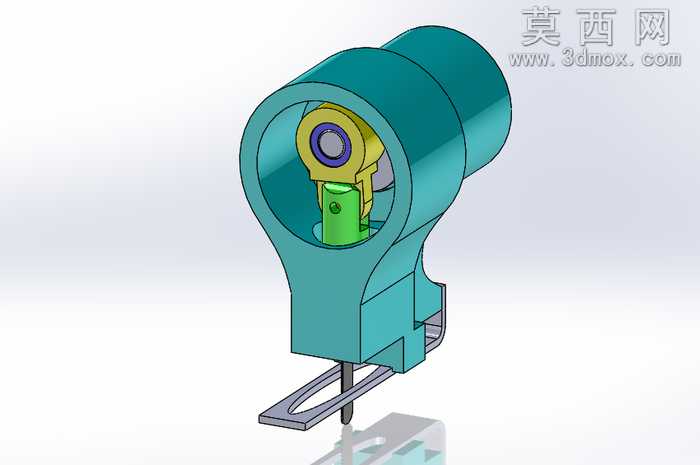

偏心曲柄式手持缝纫机头结构三维模型

本作品为手持缝纫设备的核心机头传动结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先确定机头壳体的整体外形轮廓与内部安装空间边界，再逐一完成内部各传动零件的建模与装配约束，保证各运动部件之间无干涉、运动行程符合设计预期。外观材质渲染上，主体外壳采用青蓝色哑光工程塑料材质，还原手持设备轻量化外壳的视觉质感，内部传动的曲柄摇臂部件采用明黄色硬质合金材质，区分固定结构与运动部件，中间的销轴套采用紫色耐磨衬套材质，下部的针杆导向座采用亮绿色工程塑料材质，底部的压脚片采用银灰色拉丝金属材质，机针采用高碳钢亮面金属材质，不同材质的区分既提升了渲染图的辨识度，也清晰展现了各部件的功能属性。结构设计上，该模型完整还原了偏心曲柄滑块传动的核心原理：上部筒状结构为动力输入安装位，内置的偏心曲柄可将输入的旋转运动转化为摇臂的往复摆动，摇臂下端连接针杆导向座，带动针杆做上下往复穿刺运动，底部的镂空压脚用于压紧待缝合面料，为机针穿刺提供稳定支撑，壳体侧面的卡扣结构用于设备的手持握持固定，整体结构紧凑，传动路径短，符合手持缝纫设备小型化、轻量化的设计需求。建模过程中对各运动副的配合间隙做了参数化预留，曲柄与摇臂的铰接处、针杆与导向座的滑动配合处均设置了合理的公差间隙，既保证装配可行性，也还原了真实机械结构的运动特性，渲染阶段采用柔和的工作室光源，通过阴影与反射效果突出各部件的轮廓层次，清晰展现内部传动结构的布局逻辑，完整呈现了手持缝纫设备核心执行端的机械运作原理。
