奥索全膝关节假肢结构设计方案

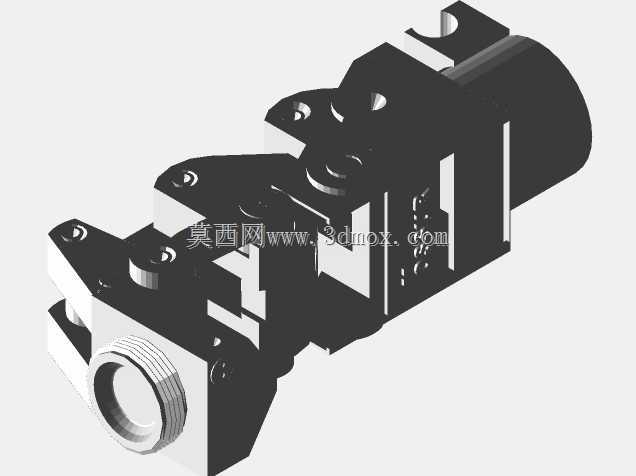

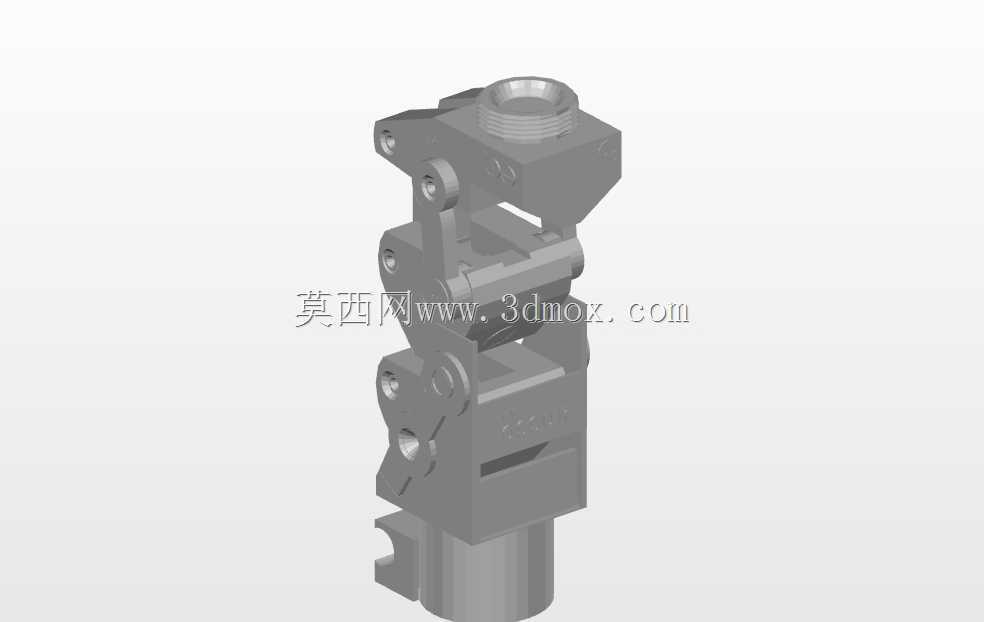

　　这款膝关节假肢结构主要面向下肢截肢患者的日常行动需求，适配大腿截肢后的残端连接场景，可搭配不同规格的小腿接受腔与假脚组件使用，覆盖平地行走、上下缓坡、落座起身等常规生活动作的力学支撑需求。从结构布局来看，整体采用多连杆铰接式构型，上部设置标准锥面连接接口，可与大腿接受腔的锁紧组件快速对接，接口处的环形密封槽可避免日常使用中灰尘、水汽进入铰接缝隙，降低关节卡滞风险。下部的连接柱采用等径圆柱设计，可适配市面主流的小腿组件连接标准，无需额外加工转接件即可完成装配。

　　设计过程中优先考虑了关节运动的仿生匹配度，铰接点的位置排布参考了人体自然膝关节的瞬时转动中心轨迹，避免行走过程中出现残端与接受腔的相对滑移，减少长期佩戴带来的皮肤磨损问题。关节内部设置了多级限位结构，在伸直位时可通过刚性挡块实现承重锁定，避免站立时出现打软腿的安全隐患，屈曲过程中限位结构会随转动角度逐步释放阻尼，匹配行走时的步态周期受力变化。两侧的铰接轴采用过盈配合与侧板连接，轴端设置内六角拆装孔，日常维护时可快速拆解清理内部积尘，无需专用工装即可完成保养操作。

　　从安装边界来看，整体结构的横向宽度控制在适配人体下肢轮廓的范围内，不会出现行走时与对侧肢体剐蹭的问题，上部连接接口的锥度符合假肢行业通用的连接标准，可直接替换同类型的传统膝关节组件，无需对患者已有的接受腔进行二次修改。结构表面的所有棱边都做了R2以上的圆角处理，避免应力集中导致的结构断裂，同时也能减少外装饰套安装时的划破风险。侧板上的多个沉头孔位用于固定内部的阻尼调节垫片，可根据患者的体重、行走习惯调整关节屈曲的阻力大小，适配不同活动能力的使用人群。

　　在功能实现上，这款膝关节结构可在摆动期实现自然的屈曲回弹，支撑期可稳定传递人体重量，落座时可实现大角度屈曲，满足日常坐姿的腿部姿态需求。结构整体采用对称式布局，左右侧的铰接部件完全通用，可降低生产过程中的零件开模成本，装配时无需区分左右侧，减少组装环节的出错概率。上部的连接座与下部的连杆之间设置了耐磨衬垫，可减少铰接面的长期磨损，衬垫采用自润滑材质，日常使用无需额外加注润滑脂，降低维护频次。

　　考虑到实际使用中的磕碰场景，结构外侧的突出部位都做了加厚处理，可承受日常行走中的意外撞击，不会出现局部变形导致的关节活动卡滞。关节屈曲的最大角度设置为120度，既满足上下楼梯、落座等动作的角度需求，又避免过度屈曲导致的结构干涉。整体结构的受力路径经过多次优化，站立承重时的力线沿铰接中心垂直传递，不会产生额外的侧向分力，减少残端的侧向受力负担，提升长期佩戴的舒适度。
