TeleTec电子式电能计量装置结构设计

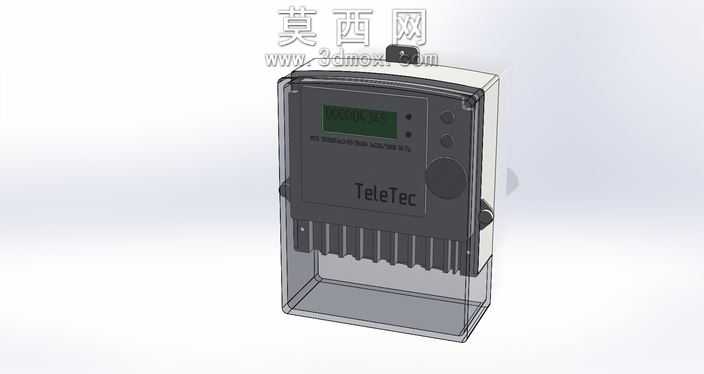

本作品为TeleTec电子式电能计量装置的三维结构设计，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先完成整机装配基准的搭建，再拆分各个功能模块逐一细化建模，确保各部件之间的装配公差符合工业仪表的装配要求。外观部分采用半透明PC材质外壳与深灰色工程塑料功能面板搭配的设计，建模阶段对透明外壳的壁厚、卡扣连接结构做了精准还原，外壳边缘做了符合注塑工艺要求的圆角过渡，避免出现应力集中的结构缺陷，同时预留了面板安装的定位槽与密封胶圈的安装位，满足户外计量设备的防护等级要求。功能面板区域精准还原了液晶显示窗口的安装沉台、状态指示灯的开孔、操作按键的定位柱结构，面板表面的品牌标识区域做了凹陷纹理处理，还原真实产品的丝印定位特征。装置下部的接线端子区域做了等距排列的端子槽建模，每个端子槽内部还原了压线螺丝的安装柱、接线导向斜面的结构，端子排与上部计量主板的连接走线空间做了合理预留，确保内部元器件的装配不会出现干涉。内部结构部分还原了计量主板的安装定位柱、电流采样元件的固定位、通讯模块的安装卡槽，所有内部支撑结构均做了加强筋设计，在保证壳体结构强度的同时尽可能减少壁厚不均带来的注塑变形问题。渲染阶段采用半透明材质的次表面散射参数调整，还原PC透明外壳的通透质感与轻微的磨砂雾面效果，深灰色面板部分采用哑光塑料材质参数，搭配细微的颗粒纹理提升真实感，接线端子部分采用阻燃尼龙材质的哑光质感，金属导电部件采用镀锌金属的材质参数，整体渲染采用柔和的侧上方打光，既清晰展现透明外壳内部的结构轮廓，又避免过度反光掩盖壳体的细节特征。整个模型的结构完全参照真实电子式电能表的生产工艺要求设计，所有卡扣、螺丝柱、定位结构均符合批量注塑生产的设计规范，可直接用于同类计量仪表的结构参考、装配演示或者产品改型设计的基础原型。
