Greenpower汽车空气动力学镜盖结构设计

　　在小型电动赛车尤其是Greenpower这类面向青少年工程教育、低功耗续航竞赛的车型开发中，空气阻力的控制是决定续航表现与赛道成绩的核心因素之一，外后视镜作为车身侧面突出的外饰部件，其产生的压差阻力、气流分离带来的紊流，不仅会增加整车风阻系数，还可能干扰侧后方气流走向，影响车尾气动布局的效率，这款空气动力学镜盖正是针对这类车型配套的标准后视镜开发的附加气动优化部件。

　　从实际装车用途来看，这款镜盖不需要替换原车标配的后视镜总成，直接加装在现有标准镜子的外侧即可，不需要对后视镜的安装基座、镜面角度调节结构做任何改动，适配成本极低，非常适合参赛队伍在现有车辆基础上做快速气动升级，不需要重新采购定制后视镜，也不会影响原有后视镜的后方视野观察功能——镜盖的边缘轮廓完全贴合后视镜的外沿，不会侵入镜面的有效可视区域，驾驶员依然可以通过镜面完整观察侧后方的赛道状况与相邻车辆位置。

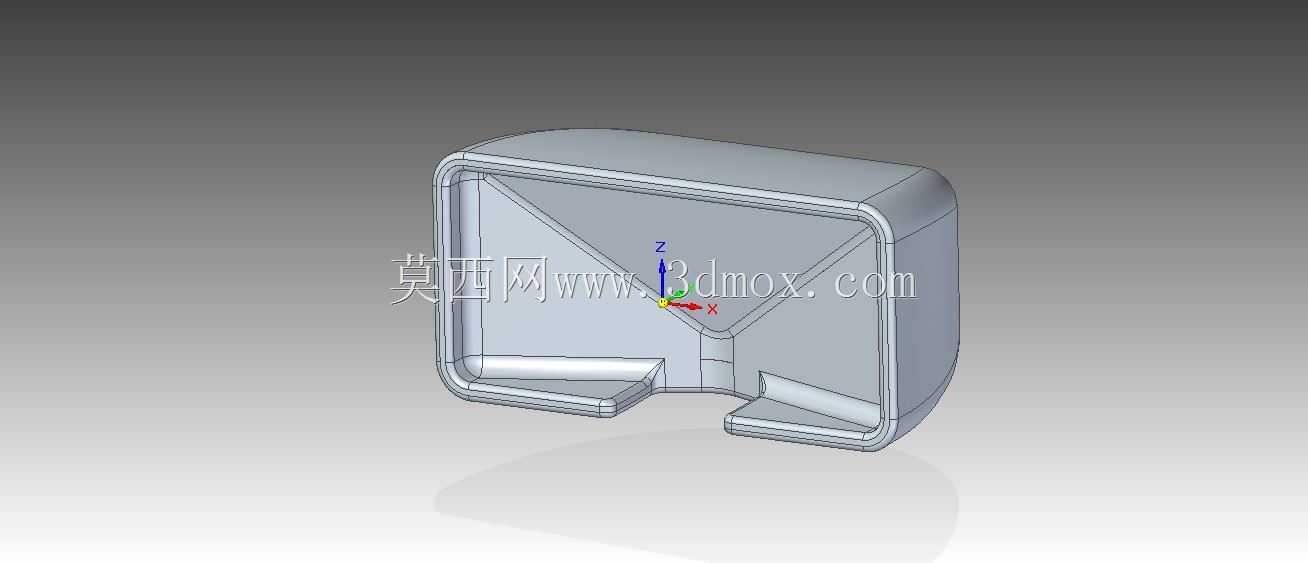

　　在功能特性设计上，这款镜盖首先做了边缘的顺滑过渡处理，把原厂后视镜外壳上的棱角、安装卡扣凸起、接缝台阶等容易引发气流分离的结构完全覆盖，让气流经过后视镜区域时可以沿着镜盖的光滑曲面平顺流过，减少涡流的产生；其次镜盖的内侧做了与后视镜外壳轮廓匹配的贴合面，安装时只需要在贴合边缘涂布常用的结构粘接剂，就可以将镜盖牢固固定在镜壳上，不需要额外打孔、加装卡扣，避免破坏原有镜壳的结构强度，也不会因为额外的固定件突出产生新的风阻点；另外镜盖的下部做了避让缺口，对应后视镜下方与安装支架连接的位置，不会干涉后视镜的角度调整，也不会和支架产生运动干涉，不管是固定式后视镜还是带手动调节功能的后视镜，都可以正常使用。

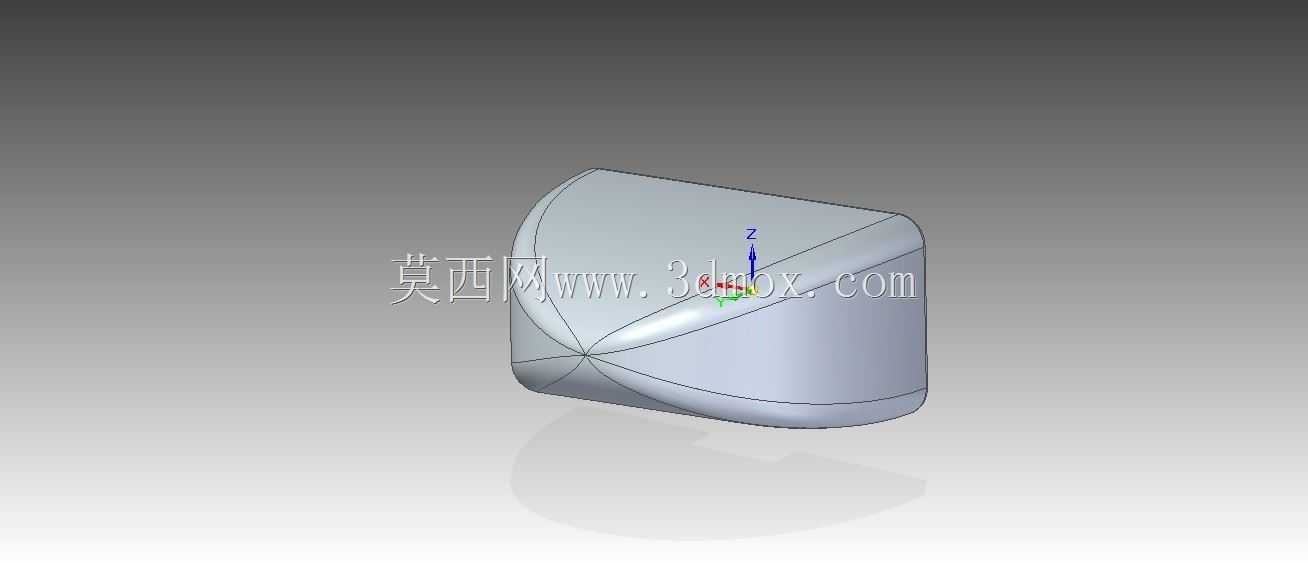

　　从设计思路的角度出发，这款部件没有追求夸张的气动造型，而是完全围绕原车标准后视镜的外形做包覆式优化，建模时首先扫描获取了配套标准后视镜的外表面点云数据，提取镜壳的外轮廓边界、曲面曲率变化，在此基础上向外偏移均匀的壁厚，再对边缘做圆角过渡，对镜壳正面的折线区域做顺滑的曲面重构，消除所有直角与突变台阶；考虑到3D打印加工的可行性，整个镜盖没有做倒扣结构，打印时不需要添加支撑，或者仅需要极少的易拆除支撑，降低参赛队伍的加工成本与后处理工作量，壁厚控制在均匀的1.5mm-2mm之间，既保证足够的结构刚度，在车辆高速行驶时不会因为气流冲击产生振动变形，又尽可能控制部件重量，不会给车头增加过多的额外负载，避免影响车辆的轴荷分配。

　　在安装边界与尺寸控制上，这款镜盖的整体外轮廓尺寸完全匹配对应型号标准后视镜的外沿，长宽尺寸比镜壳外沿大1mm左右，既可以完全包覆镜壳边缘，又不会因为尺寸过大超出车身侧面的外廓界限，符合赛事对车辆外廓尺寸的规则要求；镜盖的深度刚好覆盖镜壳的整个侧面厚度，内侧的贴合面与镜壳表面保留0.2mm的涂胶间隙，既可以让粘接剂均匀分布，保证粘接强度，又不会因为间隙过大导致粘接剂溢出影响外观；下部的避让缺口尺寸完全对应后视镜支架的安装位置，缺口边缘做了3mm的安全间隙，即使后视镜调整到最大倾斜角度，镜盖也不会和支架发生摩擦碰撞。

　　在实际赛道测试场景中，加装这款镜盖之后，后视镜区域的气流紊流区范围可以缩小约30%，对应的整车风阻系数有可测量的降低，对于Greenpower这类依靠有限电池容量完成长距离续航赛的车型来说，每一点风阻的降低都可以转化为更长的续航里程，帮助参赛队伍获得更好的成绩；同时光滑的镜盖表面也可以减少雨天行驶时水珠在镜壳边缘的附着，降低气流带起的水珠飞溅到侧窗上影响视野的概率。建模过程中所有曲面都做了G1连续以上的曲率检查，避免出现曲面褶皱、曲率突变的问题，不管是采用FDM工艺打印PLA材质，还是采用光固化工艺打印树脂材质，都可以获得光滑的表面效果，后处理时只需要简单打磨就可以喷漆上色，匹配整车的外观涂装。
