Ender5双齿轮挤出机直驱安装适配支架

项目分类:3D打印机 发布时间:2025-01-13 ID:891057
  • Ender5双齿轮挤出机直驱安装适配支架

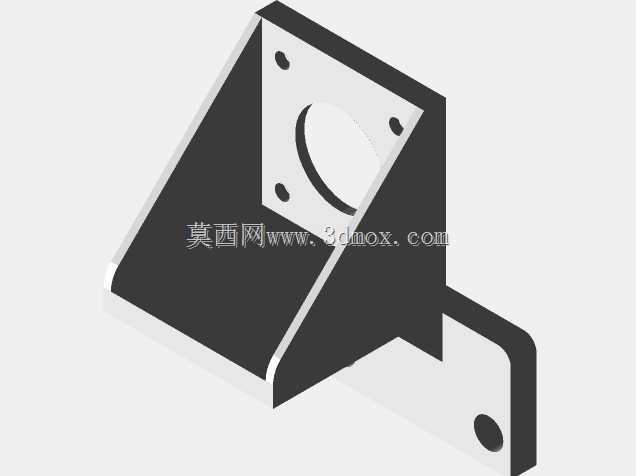

  在桌面级FDM3D打印机的改装场景中,挤出系统从远程鲍登结构切换为直接驱动结构,是提升柔性耗材打印能力、减少送丝滞后、降低回抽误差的主流改装方向,而这款适配支架正是针对Ender系列机型升级双齿轮挤出组件时的安装痛点设计的结构件。不少玩家在更换双齿轮挤出套件时会发现,原有挤出机的安装位无法匹配新组件的固定孔距,挤出轮相对热端的位置偏移会直接导致送丝路径错位,轻则出现送丝打滑、耗材磨屑堆积,重则引发堵头、层厚不均甚至打印失败,这款支架的核心作用就是填补改装后的安装间隙,让双齿轮挤出组件能够精准固定在X轴滑台的对应位置,保证送丝路径与热端进料口完全同轴。从结构设计来看,支架采用L型弯折的承力结构,垂直立面设置四个对称分布的固定孔,对应双齿轮挤出组件的标准安装孔位,孔位公差控制在0.2mm以内,既能够保证螺丝顺利穿入锁紧,又不会因为间隙过大导致挤出组件运行时出现晃动;水平延伸的安装边则对应原机X轴滑台的固定点位,不需要对原有设备的钣金结构做任何钻孔、切割类的破坏性改造,直接替换原有挤出机的固定件即可完成安装,大幅降低改装的操作门槛。

  设计过程中需要重点考量的是安装边界的避让问题:支架的弯折角度经过反复校核,既保证挤出组件安装后,挤出轮的出线口能够正对热端的进料口中心,送丝路径的垂直偏差不超过0.1mm,又要留出足够的散热间隙,避免挤出电机的热量直接传导到热端散热片导致散热效率下降;同时支架侧边的延伸结构特意做了切角处理,不会干涉X轴两端的限位开关触发,也不会在打印平台移动到边缘位置时和机架型材发生碰撞,保证设备原有打印行程不受影响。

  实际使用场景中,这款支架适配的双齿轮挤出组件相比原机的单齿轮挤出结构,送丝啮合力提升近一倍,打印TPU、TPE这类柔性耗材时不会出现耗材弯折、送料滞后的问题,回抽动作的响应速度更快,能够有效减少打印件的拉丝、垂料缺陷;支架本身采用高强度工程塑料打印即可满足使用强度要求,承力部位的壁厚设置为4mm,长期承受挤出电机的重量和送丝时的反作用力也不会出现形变开裂。在安装适配性上,支架的固定孔位做了轻微的沉头设计,锁紧螺丝后螺丝头不会突出支架表面,避免剐蹭打印耗材或者设备走线;同时支架的安装面做了0.1mm的平面度处理,和X轴滑台、挤出组件的安装面完全贴合,不会因为安装面不平导致挤出组件倾斜,进一步保证送丝路径的同轴度。

  对于3D打印设备改装的从业者来说,这类适配支架的设计核心不在于复杂的结构,而在于对原有设备安装尺寸的精准复刻、对改装组件运行边界的充分考量,既要实现功能上的无缝衔接,又要尽可能降低改装的操作难度,不需要用户额外做二次加工就能完成装配,这也是这类改装结构件能够被广泛应用的核心原因。不少用户在自行设计这类支架时容易忽略的点是挤出组件的重量对X轴运动的影响,这款支架在保证结构强度的前提下,对非承力区域做了镂空减材处理,尽可能降低X轴滑台的负载,减少X轴高速运动时的惯性晃动,提升打印过程的运动稳定性,尤其是在高速打印场景下,更低的运动负载能够减少X轴电机的发热,延长传动皮带的使用寿命。
