机械车间标准1×2×3英寸多孔基准块

　　在常规机械加工车间的日常作业里，这类标准尺寸的多孔块是出镜率极高的基础工装辅具，很多一线操作师傅会把它放在工位工具架最顺手的位置，不管是临时装夹小零件、搭简易工装，还是做设备精度校验，随手就能拿过来用，不用临时找料下料加工，能省不少辅助作业时间。

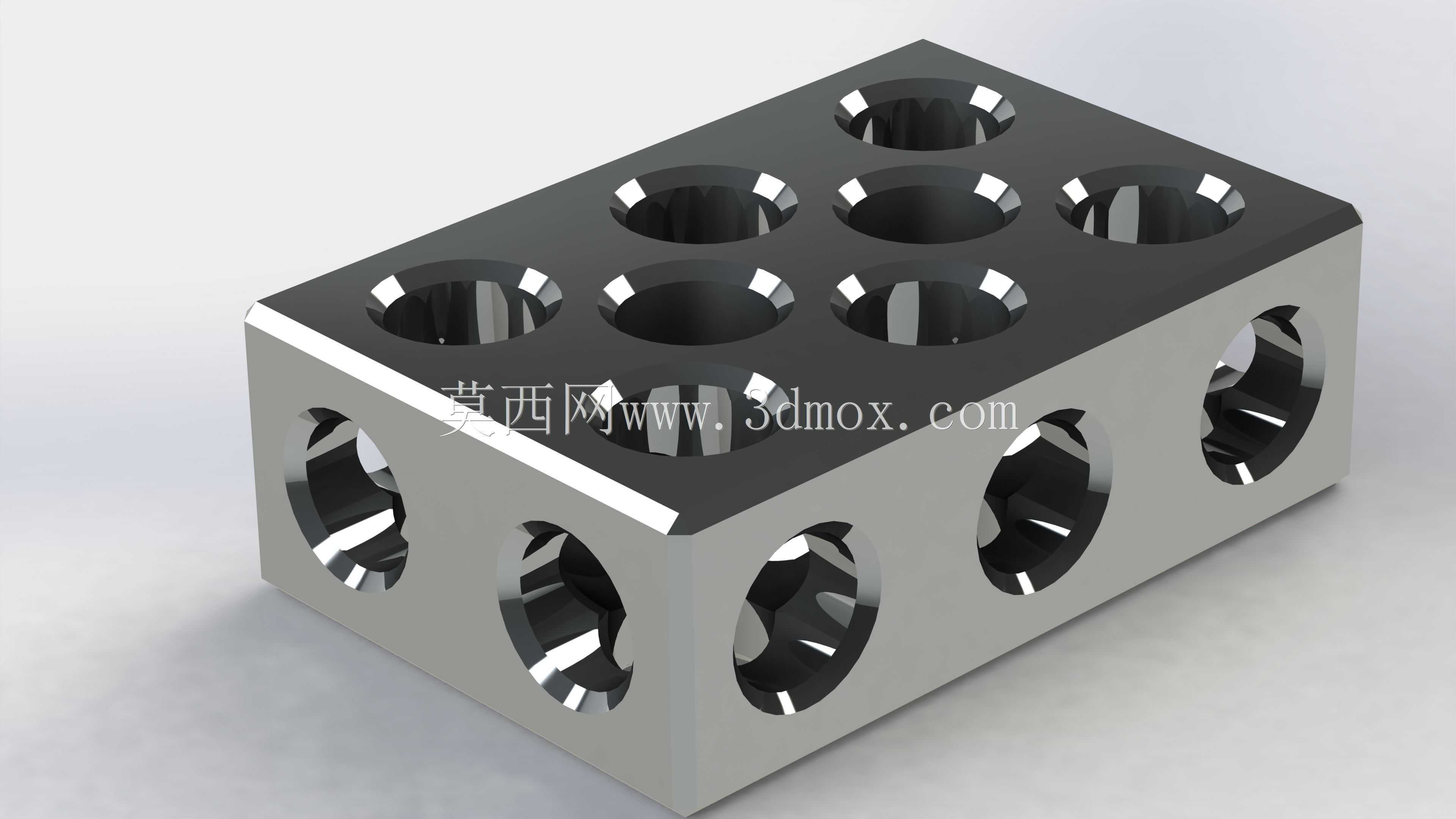

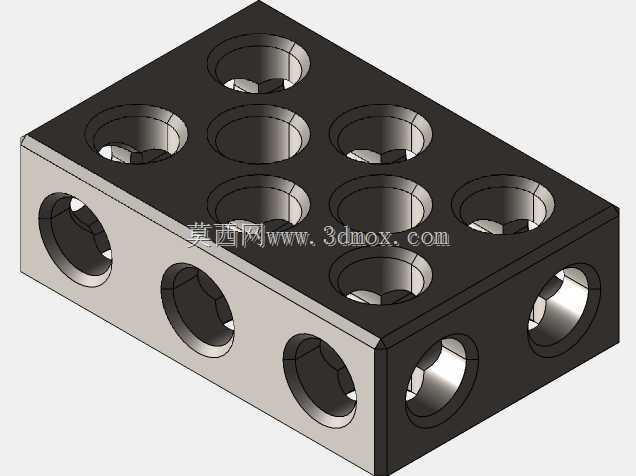

　　这个块体的外形尺寸严格遵循英制机械行业通用的1英寸×2英寸×3英寸规格，三个相邻面的垂直度、平面度都按照工装级基准件的公差要求设计，所有棱边做了极小的倒角处理，既避免拿取时划伤手，也不会因为磕碰产生毛刺影响基准面的贴合精度。块体顶面均匀排布了8个同轴度一致的通孔，两个相邻的侧立面分别排布了3个同规格通孔，所有孔的轴线都和所在平面保持垂直，孔与孔之间的中心距公差控制在工装常用的精度范围内，不管是穿螺栓做连接固定，还是插定位销做位置限定，都能保证配合的一致性。

　　从实际使用场景来看，这类块体首先可以作为小型零件装夹的垫高基准，在铣床、磨床加工小尺寸工件时，遇到工件装夹高度不够、或者需要避开压板干涉的情况，直接把这个块垫在工件下方，因为六个面的平面度和相互垂直度都有保障，不需要反复打表找正垫铁的水平，能大幅缩短装夹找正的时间。其次它可以作为简易组合工装的基础连接块，因为三个方向都有标准间距的通孔，配合螺栓、螺母就能快速拼接出不同高度、不同跨度的临时支撑架，用来支撑细长轴类零件加工、或者固定小型气动元件做临时测试，不用专门设计加工专用工装，特别适合新品试制阶段的快速迭代需求。另外这个块体的尺寸精度和孔位一致性，也让它非常适合作为3D打印设备的精度测试件，打印完成后可以直接测量三个方向的外形尺寸、各个孔的孔径和孔位偏差，就能快速判断打印机在X/Y/Z三个轴向上的打印精度、定位误差以及孔径收缩率，比专门打印测试方块更贴近实际工装零件的结构特征，测试结果更有参考价值。

　　在设计这类基准块的时候，首先要优先保证三个相邻基准面的形位公差，平面度要控制在普通机加工能稳定达到的精度范围内，相邻面的垂直度不能超差，否则作为垫铁使用时会直接导致工件装夹倾斜，加工出的零件出现位置度超差的问题。其次是孔位的排布，要兼顾不同方向的连接需求，顶面的孔采用矩阵式排布，保证在不同位置都能找到对应的穿栓位置，侧面的孔沿长度方向均匀分布，方便多块拼接时的连接固定，所有孔的孔径都选用机械装配最常用的英制螺栓过孔尺寸，不用额外扩孔就能直接穿入对应规格的紧固件。另外块体的壁厚设计也做了均衡考量，既不会因为壁厚太薄导致装夹受力时产生变形，也不会因为壁厚太厚导致整体重量过大，拿取和移动都不方便，适合单人手持操作。

　　从安装边界来看，这个块体因为是标准1×2×3英寸的尺寸，可以和同系列的不同尺寸标准块直接拼接组合，比如和1×1×1英寸的块、1×2×2英寸的块搭配，通过侧面的孔用螺栓锁紧，就能组合出不同高度、不同长度的垫高或支撑结构，不需要额外加工连接结构。所有通孔都是贯穿设计，不管是从哪个面穿螺栓，都能从对面穿出螺母锁紧，没有盲孔带来的排屑、螺栓长度受限的问题，日常维护也很简单，加工完之后用气枪吹掉孔内和表面的切屑就能重复使用，长期使用如果基准面出现轻微磕碰划伤，也可以直接在平面磨床上重新磨平基准面，修复精度后继续使用，使用寿命很长。

　　很多刚入行的新手可能会觉得这么简单的块体没必要专门做模型，实际上在车间的实际生产里，越是这种通用的基础辅具，标准化程度越高，越能减少重复的辅助加工时间，不用每次需要垫高块的时候都临时找一块方料铣六面、钻孔，提前备好这类标准块，不管是常规加工还是临时改工装，都能大幅提升作业效率，而且统一的标准尺寸也方便不同工位之间的工具通用，不会出现每个师傅自己做的垫铁尺寸不统一、没法互换的问题。
