泰国传统力学原理演示木质玩具结构

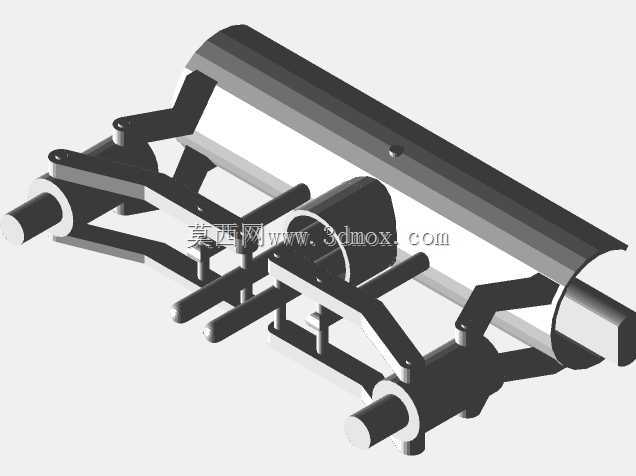

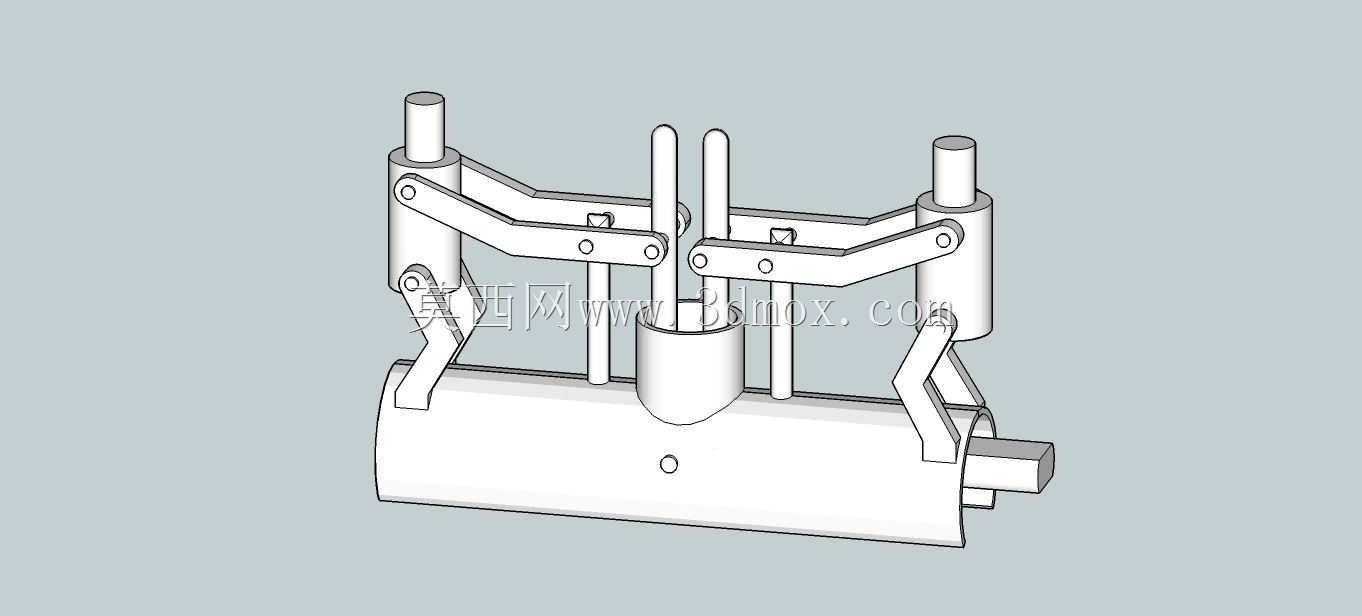

　　两侧的连杆组件采用对称式布局，每侧都包含两段铰接的摆臂，摆臂与支撑柱顶端通过销轴连接，可绕销轴做定轴转动，摆臂的末端连接有竖直的动作杆，当中间的触发部件受到向下的按压力时，会通过联动的铰点带动两侧摆臂同步向内收拢，同时带动动作杆完成竖直方向的升降动作，松开触发部件后，整套机构会依靠各部件的重力复位，也可根据演示需求在铰接位置加装轻质扭簧实现自动复位，保证动作循环的连贯性。在实际的结构建模过程中，需要重点控制各铰接点的配合间隙，销轴与孔的单边间隙控制在0.1-0.2mm区间即可，既不会出现运动卡滞，也不会因为间隙过大导致动作偏移、两侧摆臂不同步的问题。这套联动结构最初源自泰国传统民间玩具，核心是通过多组铰接连杆的运动传递，实现特定的往复动作效果，常被用作中小学科学课、科普场馆的力学原理演示载体，也可作为文创类木质玩具的结构原型做二次开发。从结构设计逻辑来看，整套装置以底部的横向长基座作为安装承载主体，基座上预留了三处竖直支撑柱的安装位，两侧的支撑柱高度一致，中间位置的支撑结构高度略低，用于承托中部的柱状触发部件。

　　基座的长度方向尺寸可根据演示场景调整，常规桌面演示版本的基座长度控制在150-200mm区间，整体高度控制在120-180mm区间，不需要额外的固定安装结构，直接放置在水平台面上即可稳定运行，因为整套机构运动过程中产生的倾覆力矩极小，基座自身的重量完全可以抵消动作带来的晃动。从应用场景拓展来看，这套连杆联动结构除了作为科普教具、传统玩具使用外，还可以将其动作逻辑移植到小型自动化设备的上料触发机构、文创产品的动态展示结构中，比如调整摆臂末端的执行件形状，就可以实现小型工件的夹取、拨料动作，也可以将触发方式从手动按压改为凸轮驱动、电磁推杆驱动，适配不同的动力输入场景。

　　建模时需要注意各运动部件的干涉检查，尤其是摆臂收拢过程中，要保证中间触发部件的运动行程与两侧摆臂的转动角度匹配，触发部件的下压行程控制在20-30mm时，两侧摆臂的转动角度可以达到30-40度，刚好能带动末端动作杆完成完整的升降动作，不会出现摆臂过死点或者行程不足的问题。所有铰接位置的销轴都采用端部限位结构，避免运动过程中销轴脱出，不需要额外的紧固件，既方便拆装维护，也符合传统玩具的简易装配逻辑。如果是作为3D打印的原型件，各部件的壁厚控制在2-3mm即可，既可以保证结构强度，也不会因为过重导致运动阻力过大，打印时不需要添加支撑结构，所有部件的摆放角度都可以调整到无悬空面的状态，降低后处理的工作量。

　　整套结构没有复杂的曲面特征，所有零件都以拉伸、旋转等基础特征构建，连杆上的铰接孔位置精度是建模的核心控制点，孔位的同轴度、位置度误差需要控制在0.05mm以内，否则会导致装配后运动阻力增大，甚至出现卡滞无法动作的问题。在做结构验证时，可以先做单组连杆的运动仿真，确认单组摆臂的转动角度、动作行程符合设计要求后，再完成整体装配，做整体的运动干涉检查，确认所有运动部件在全行程范围内都不会出现碰撞、摩擦的问题，再输出工程图或者打印文件。
