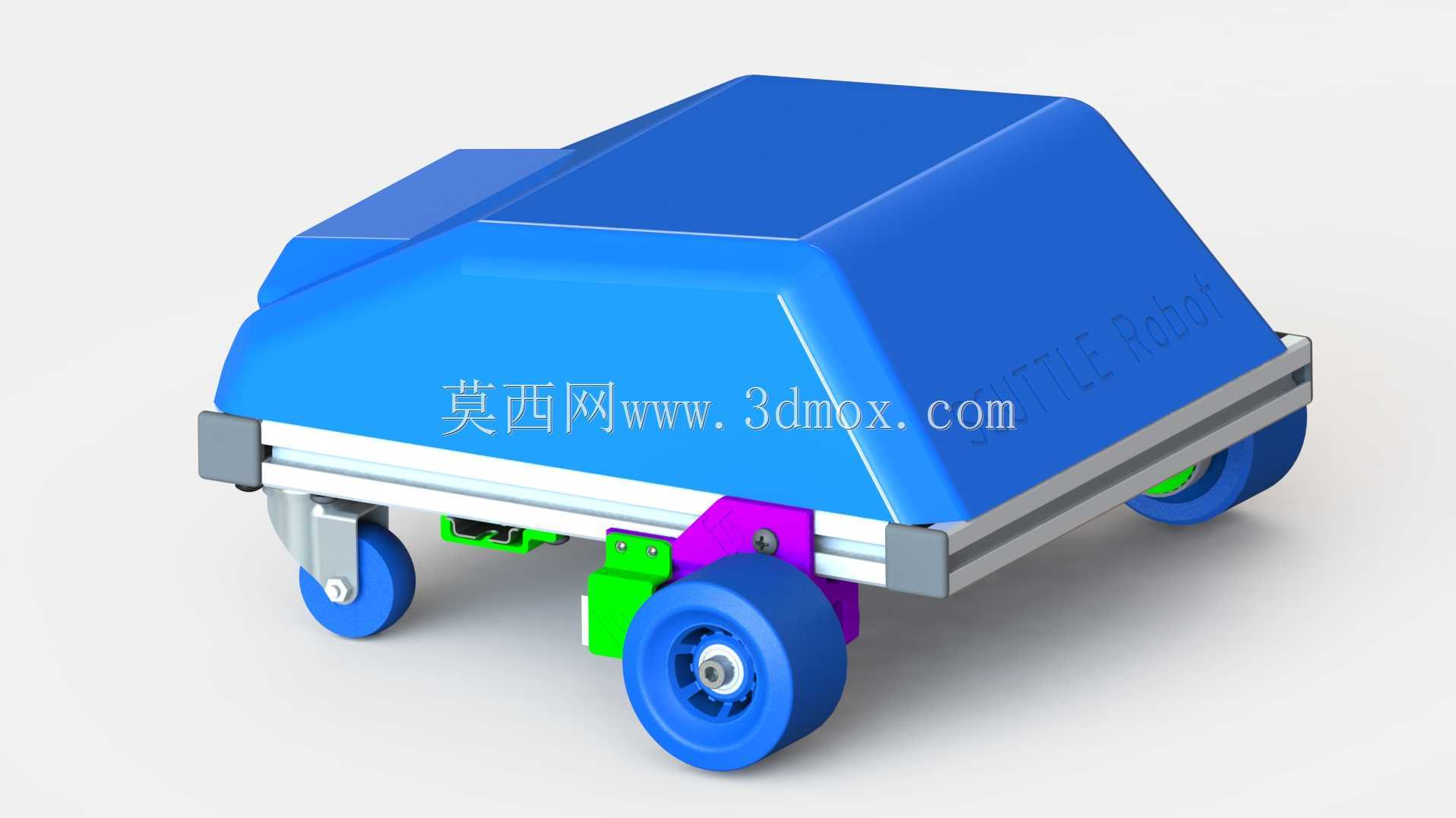

SCUTTLE移动机器人底盘3D打印车身罩

　　这款车身罩是专为SCUTTLE开源移动机器人底盘开发的外覆防护结构，核心适配小型室内巡检、教学实训、二次开发类移动机器人的使用场景，这类机器人常应用于高校机器人工程专业实训、实验室物料转运、室内环境巡检等场景，日常运行中会面临地面浮尘侵入传动间隙、轻微剐蹭损伤内部线束与电子元件、外露构件影响整体外观辨识度的问题，这款车身罩的设计正是围绕这些实际使用痛点展开。

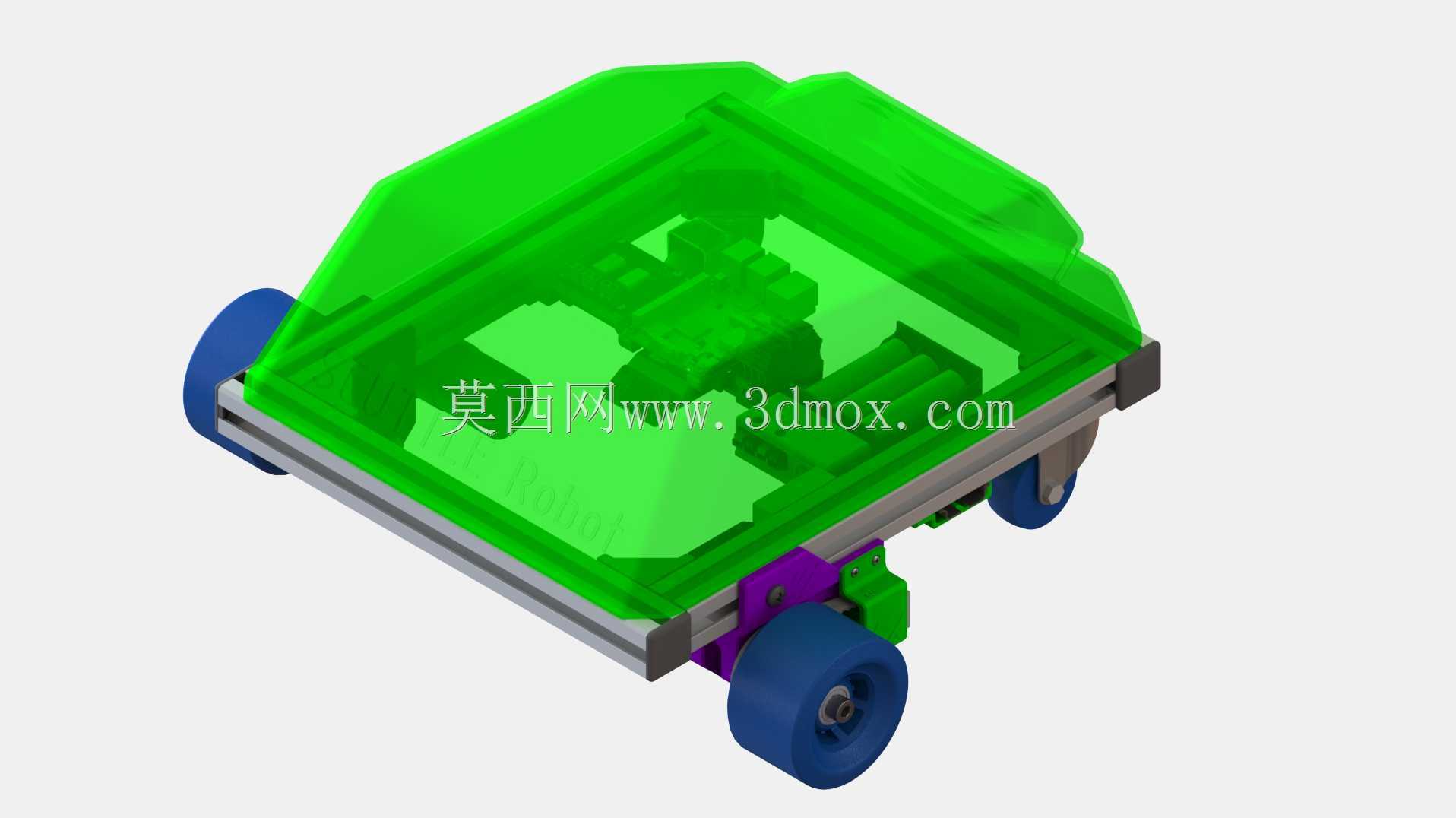

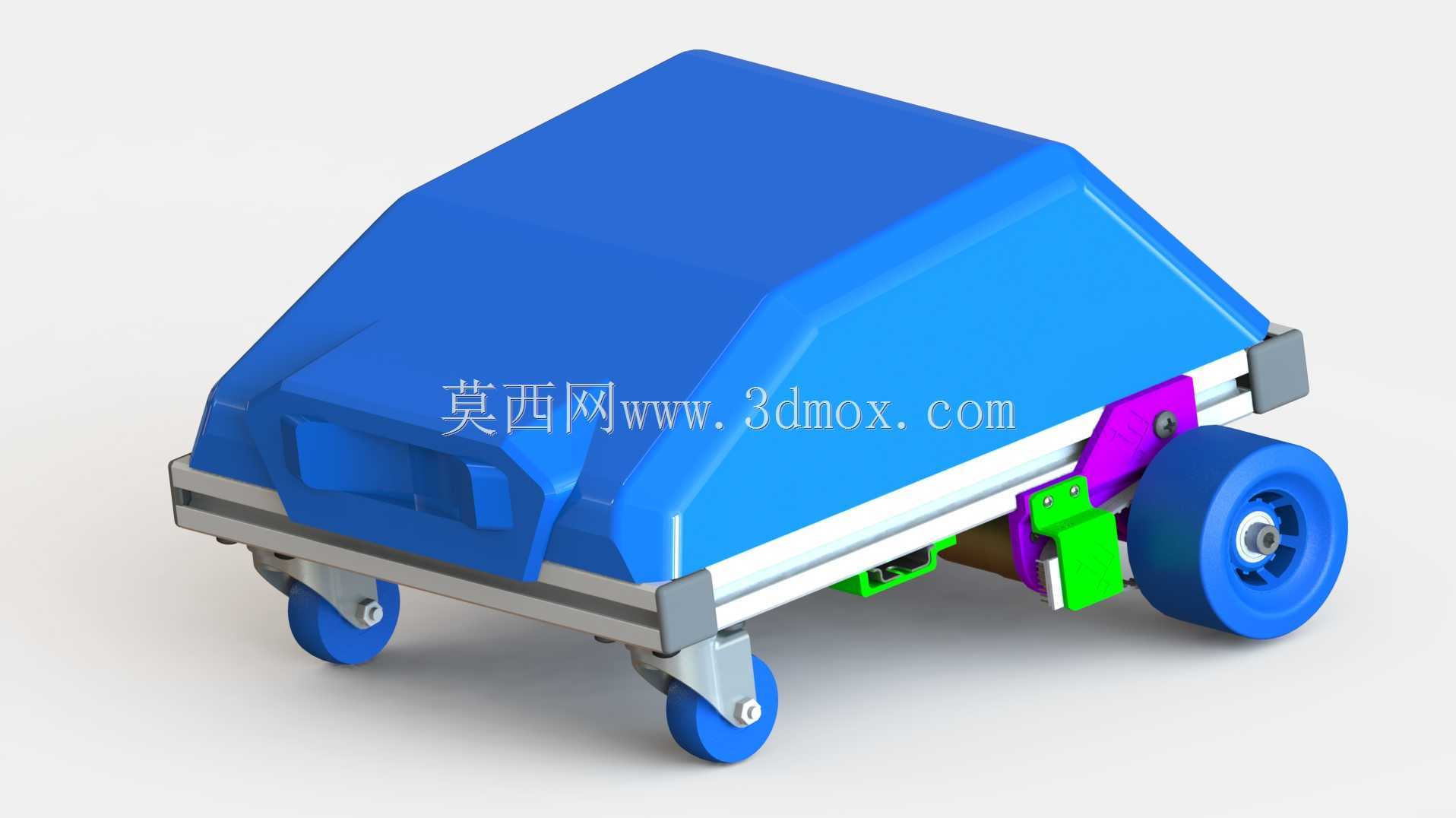

　　从功能特性来看，该结构首先承担物理防护作用，罩体完全覆盖底盘上部的控制板、线束、电池安装区域，可阻挡日常运行中地面扬起的浮尘、碎屑落入底盘内部，降低电子元件短路、传动轮组卡滞的风险；同时罩体采用上窄下宽的楔形坡面设计，当机器人在狭窄空间内发生侧向剐蹭时，坡面可引导机器人滑开，避免硬卡滞甚至侧翻，也能减少剐蹭对外壳本身的损伤。其次，罩体预留了与底盘原有安装位完全匹配的固定点位，不需要对原有底盘结构做任何打孔、切割改造，直接通过底盘侧边的安装支架即可完成固定，安装过程不需要额外定制连接件，适配性极强。

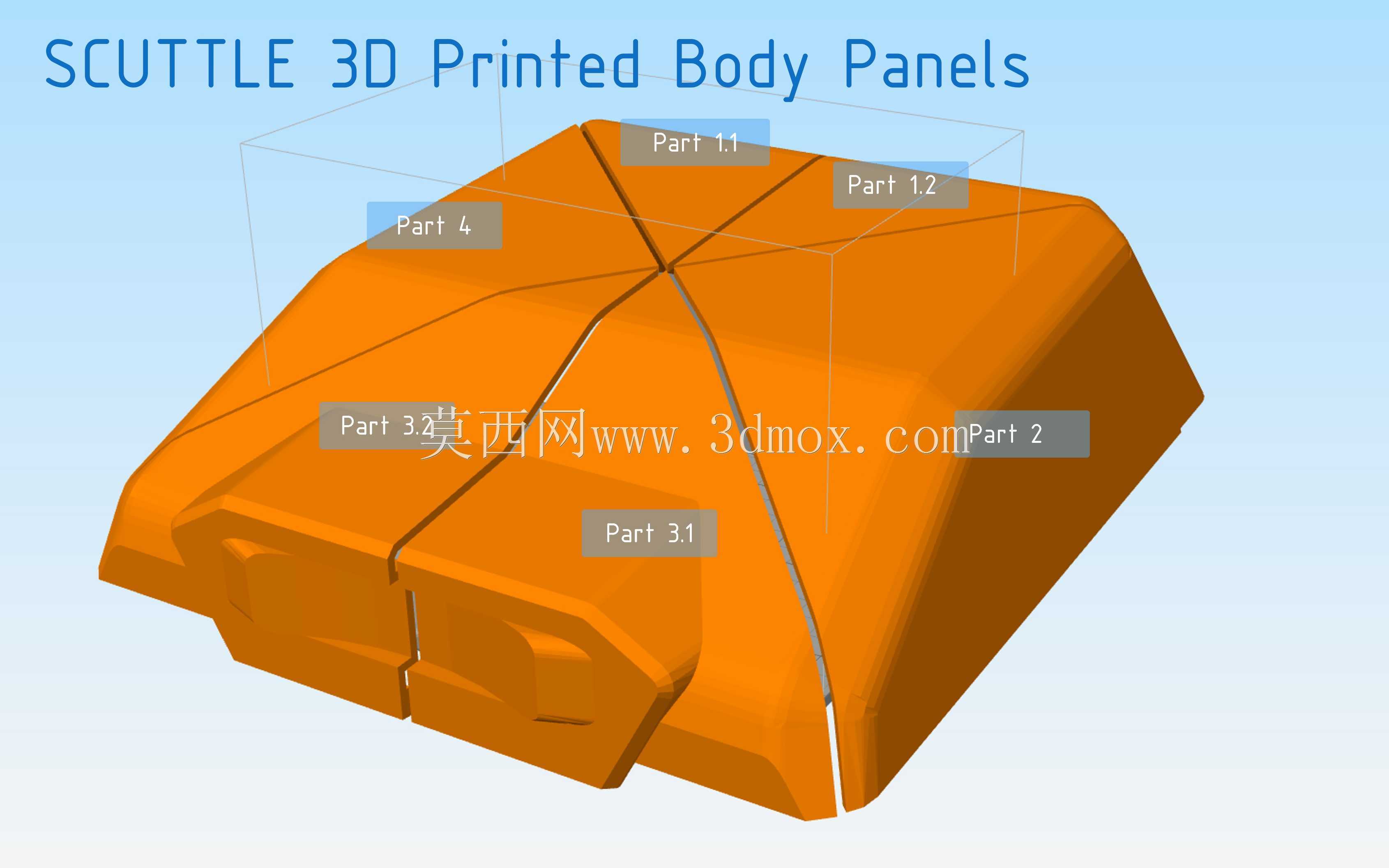

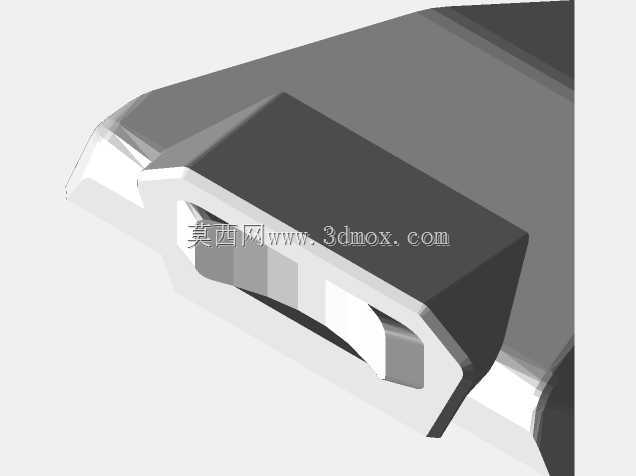

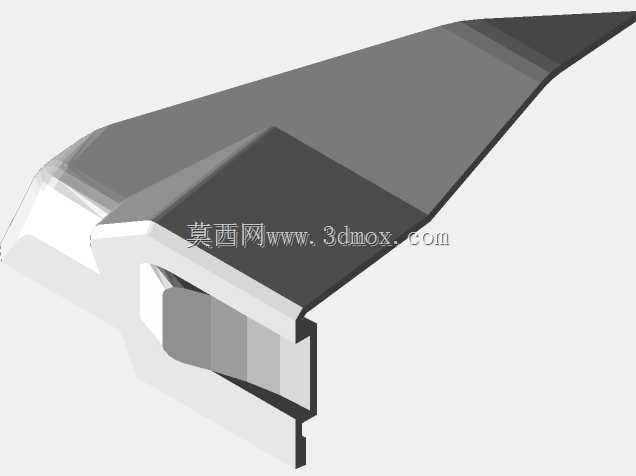

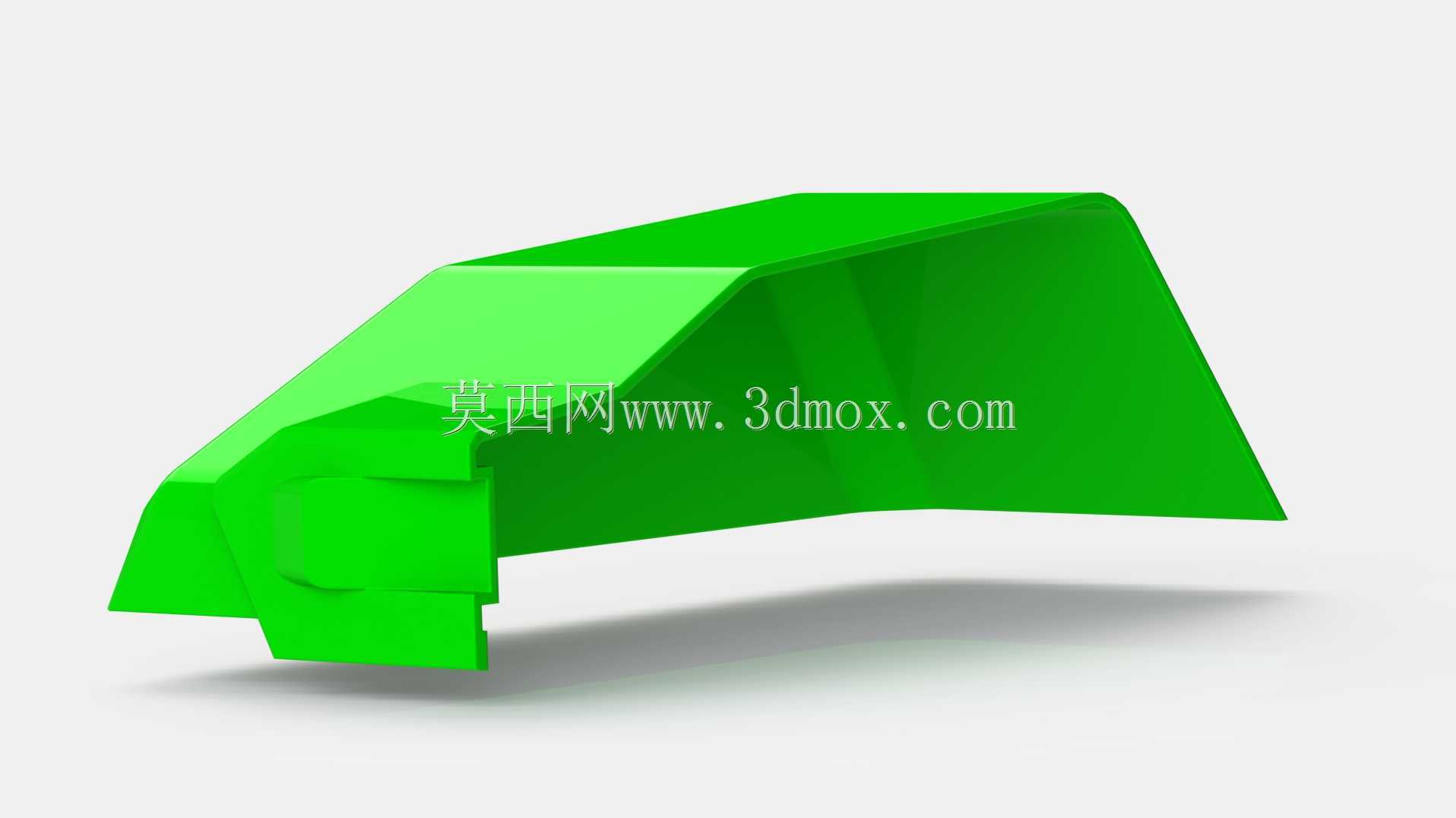

　　设计思路上充分考虑了桌面级FDM3D打印机的成型限制，常规桌面级3D打印机的成型尺寸多在200-300mm区间，而完整的车身罩整体尺寸超出多数桌面设备的成型边界，因此设计时将整体罩体拆分为6段独立的拼接单元，每个单元的尺寸都控制在常规桌面3D打印机的成型范围内，用户不需要使用大尺寸工业级3D打印设备，用普通桌面级设备即可完成所有零件的打印。拆分时特意将拼接缝设置在结构应力较小的非受力区域，同时每个拼接段都设计了定位贴合面，打印完成后只需要使用强力胶沿贴合面粘接即可形成完整的罩体，粘接后的整体结构强度可满足日常移动运行的振动、轻微冲击需求。更关键的是，拆分后的每个打印单元都调整了最优打印摆放方向，所有悬空结构的角度都大于FDM打印的自支撑阈值，打印全程不需要添加任何支撑结构，既减少了打印耗材的浪费，也省去了后期拆除支撑、打磨支撑痕迹的工序，打印完成后简单清理毛边即可直接粘接组装，大幅降低了制作门槛。

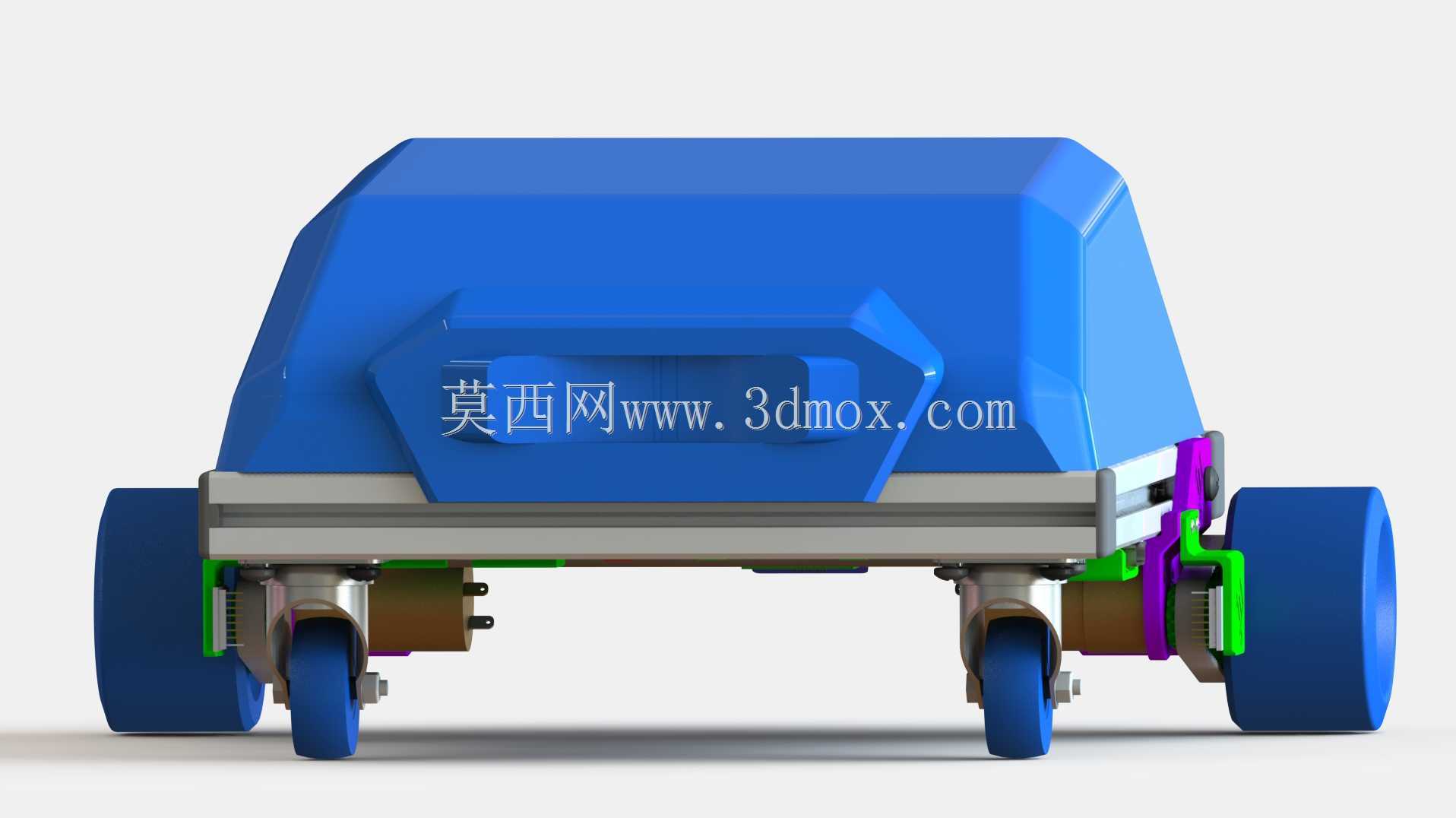

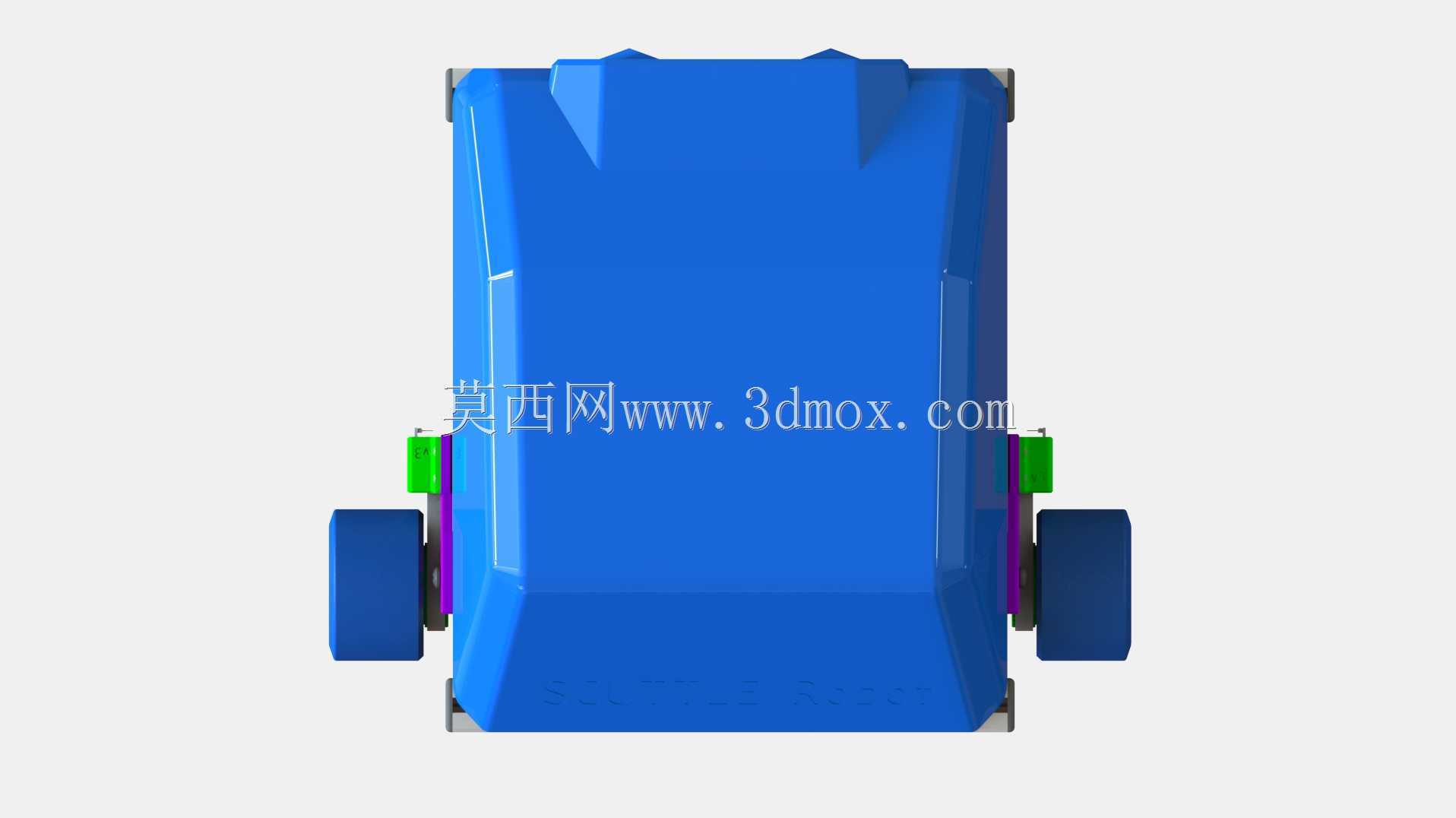

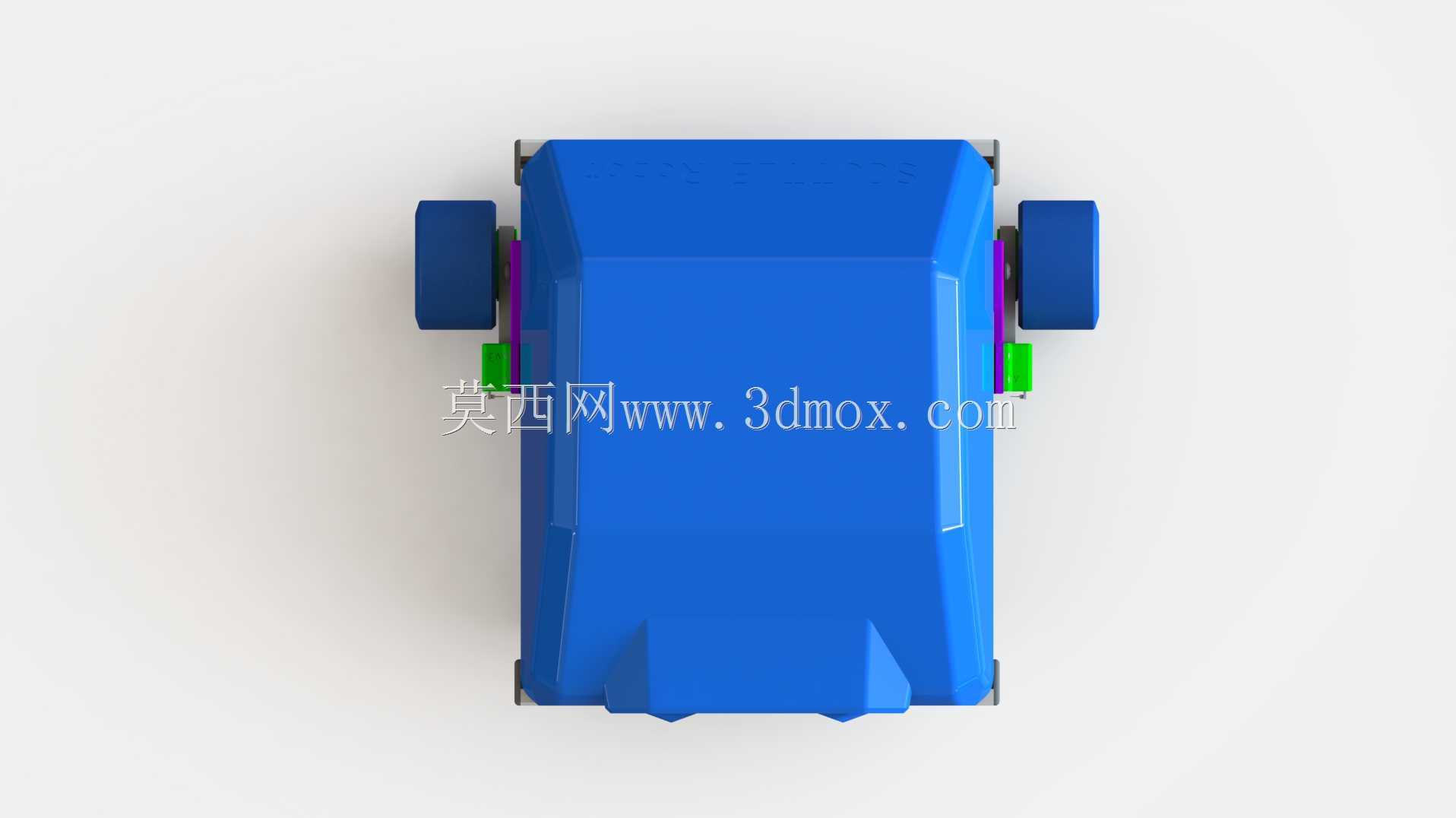

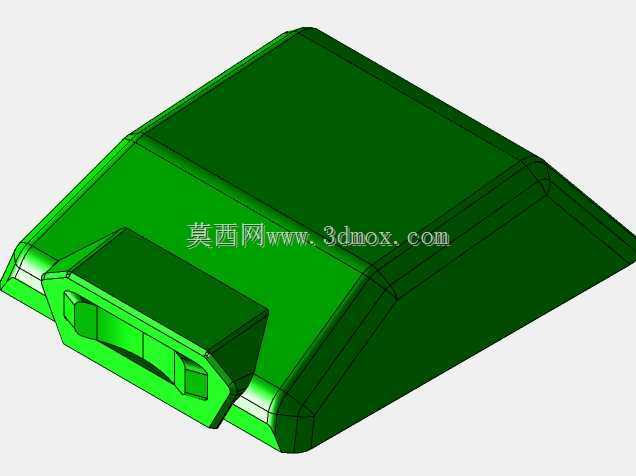

　　安装边界方面，这款车身罩完全贴合SCUTTLE机器人底盘的原有轮廓，下部边缘与底盘侧边的铝型材框架齐平，不会超出底盘原有的宽度与长度边界，不会影响机器人原有的通过性，不会出现加装外壳后无法通过原有狭窄通道的问题；罩体上部的楔形坡面最高点距离底盘安装面的高度经过严格测算，既保证了内部有足够的空间容纳电池、控制板等原有元件，也预留了少量冗余空间，用户可在罩体内部加装小型传感器、扩展模块等二次开发配件，不会出现罩体盖合后挤压内部元件的情况；罩体前部预留了轻微内凹的结构区域，用户可根据需求加装小型显示屏、状态指示灯或者传感器支架，不需要额外对罩体做大幅度切割改造。罩体后部与驱动轮的安装支架保持足够的安全间隙，机器人运行过程中转向、颠簸时，罩体不会与驱动轮、悬挂结构发生运动干涉，保证底盘原有运动性能不受加装外壳的影响。

　　从实际使用的角度出发，这种拆分式3D打印车身罩相比一体化注塑外壳，成本更低、制作周期更短，尤其适合小批量制作、个性化改装的场景，教学场景中学生可自行完成打印、组装的全流程，也可根据自身需求对拆分的单元做局部修改，比如在对应位置开孔加装传感器、更换不同颜色的耗材打印实现个性化外观，不需要重新开模，灵活性极强。罩体表面没有多余的凸起结构，日常清洁时只需要擦拭表面即可，不易积灰，适合实验室、教学场地这类需要长期保持设备整洁的使用环境。
