镂空网格球形结构工业构件设计

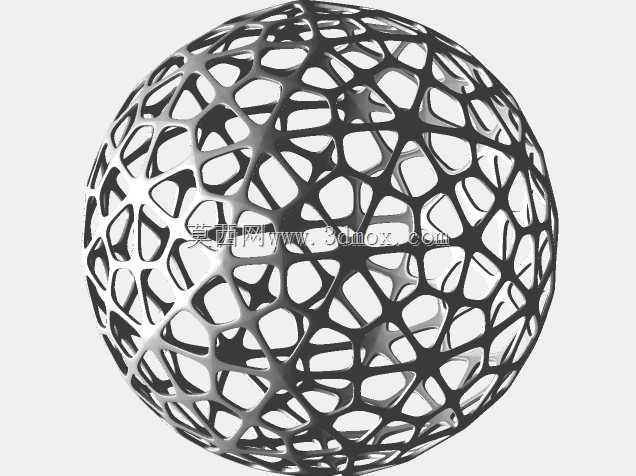

　　在电力设备配套构件、特种散热结构以及工业装饰承重构件的设计场景中，这类镂空网格球形结构的应用覆盖了多个细分工程领域。从结构设计的实际落地角度出发，该构件采用均匀分布的空间网格构型，所有筋条沿球面径向做等曲率延伸，相邻网格单元的连接节点做了圆弧过渡处理，避免应力集中导致的结构失效。在变压器配套的均压屏蔽构件应用场景中，这种镂空球形结构能够在保证电场均匀分布的前提下，大幅降低构件自身重量，同时镂空网格不会阻断周边冷却介质的流通路径，不会对设备的散热效率造成负面影响。

　　设计过程中，首先确定球体的基准球面曲率，再根据实际安装边界的尺寸约束，划分网格单元的分布密度，每一处筋条的截面尺寸都经过受力校核，确保在承受预设的外部载荷时，整体结构的形变量控制在工程允许的公差范围内。不同于实心球体结构，这种镂空构型的安装适配性更强，构件表面的网格间隙可以方便配套管线、固定件的穿设与连接，不需要额外在球体表面做打孔加工，避免了二次加工对整体结构强度的破坏。在实际设备装配环节，该球形构件的安装边界可以根据配套设备的接口尺寸做适配调整，网格节点的位置可以作为固定连接点，不需要额外设计安装法兰结构，进一步压缩了整体装配的空间占用。

　　从结构受力的角度分析，空间网格的传力路径沿球面均匀分散，外部载荷作用在球体任意位置时，都能通过相邻的筋条将载荷传递到整个球面结构，不会出现局部应力过载的问题，这一特性让该构件既可以作为独立的功能结构件使用，也可以作为大型设备内部的支撑填充结构，在保证支撑强度的同时降低整体设备的自重。在特种通风设备的出口整流结构应用中，这种镂空球形结构能够对紊乱的气流做均匀梳理，网格的通透率经过测算可以匹配不同风速下的整流需求，不会产生过大的风阻，同时球形的外轮廓不会在气流通过时产生明显的涡流噪音，满足工业场景的低噪音设计要求。

　　设计阶段对每一处筋条的连接位置都做了圆角处理，避免尖角结构在高压电场环境中产生尖端放电问题，这一细节处理让该构件能够适配高压电力设备的内部使用需求，不需要额外做表面绝缘包覆处理，降低了生产加工的工序复杂度。构件的整体尺寸可以根据实际安装空间做等比例缩放，网格的疏密程度也可以根据不同场景的强度、通透率需求做参数化调整，不需要重新搭建整体建模逻辑，只需要调整网格划分的参数就能快速生成适配不同场景的结构版本，大幅缩短了衍生型号的设计周期。在工业艺术装饰与功能结合的场景中，这种镂空球形结构既可以作为设备的外部防护构件，也能兼顾装饰效果，网格的均匀分布让构件在光照下会产生规律的光影效果，不需要额外做表面装饰处理就能满足工业场景的外观设计要求。从加工落地的角度出发，该结构的筋条厚度均匀，适配增材制造、精密铸造等多种加工工艺，不需要设计复杂的脱模结构，加工过程中不会出现壁厚不均导致的变形问题，成品的尺寸精度容易控制，能够满足精密装配的公差要求。在作为设备内部的缓冲支撑结构使用时，镂空网格在受到冲击载荷时会产生可控的弹性形变，吸收冲击能量，避免刚性碰撞对设备内部精密部件造成损伤，形变恢复后不会产生永久塑性变形，能够重复承受多次冲击载荷，满足设备长期使用的可靠性要求。
