竞赛用动力传动承载安装框架结构

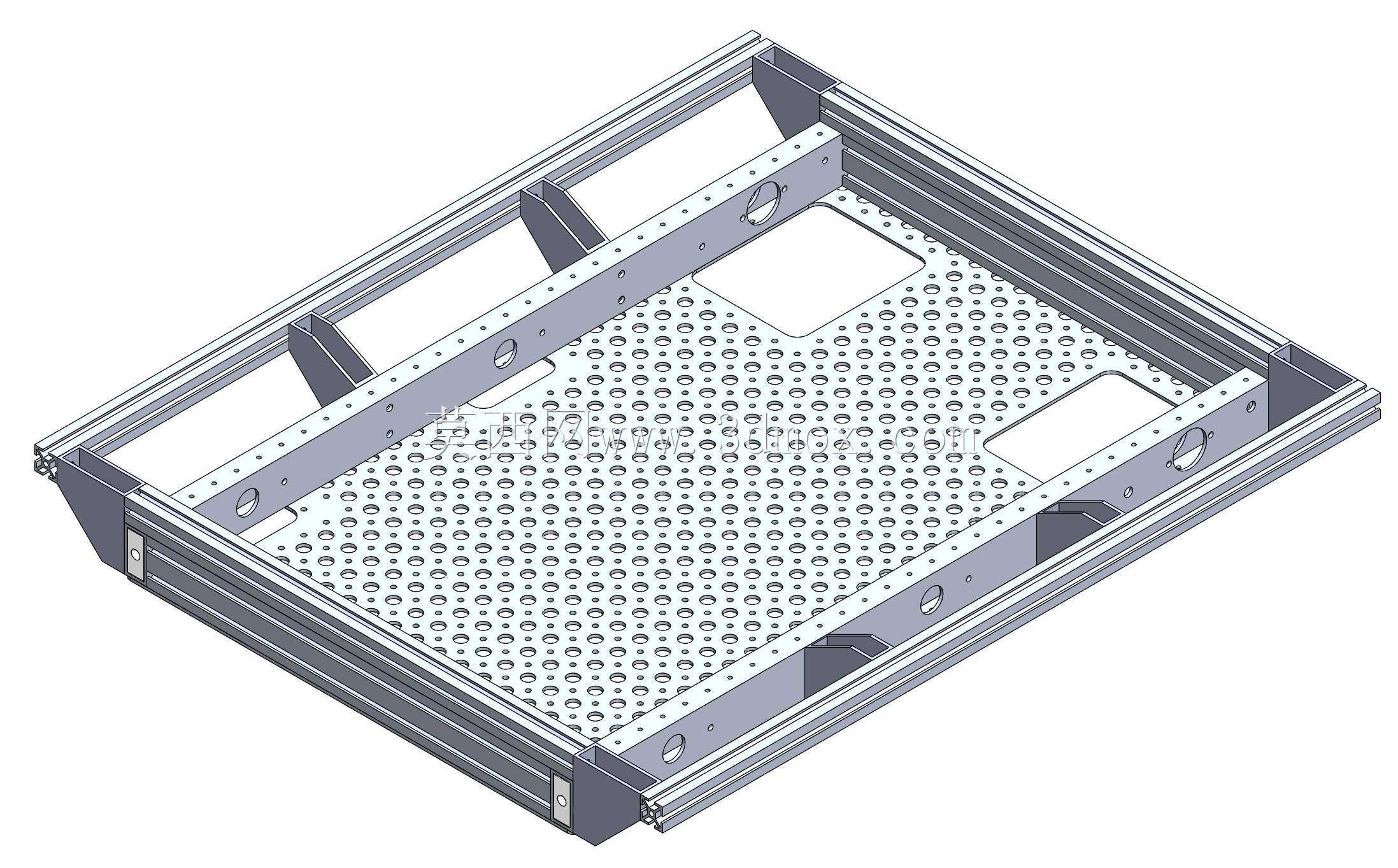

　　该结构件为动力传动系统的集成承载基体，核心应用场景为竞技类移动机器人的动力单元集成安装，承担动力组件排布固定、载荷传递、部件防护的多重作用。从结构布局来看，整体采用框式承载设计，外围通过标准工业铝型材拼接形成闭合受力框架，铝型材的槽道结构可兼容标准紧固件的快速安装，无需额外焊接工序，便于现场调试阶段的部件位置调整与拆装维护。框架内侧搭载的多孔安装面板采用整板冲孔工艺，板面均匀排布的阵列式安装孔可适配不同规格动力元件、传动组件、传感模块的安装固定需求，无需针对单个部件单独打孔，大幅提升了组件排布的灵活性，可根据传动链路的实际布局需求，灵活调整电机、传动轮、张紧机构的安装点位，适配不同传动比、不同排布方式的动力链路搭建。

　　在受力设计层面，框架的转角位置设置有加强连接构件，可抵消移动设备启停、变向过程中产生的冲击载荷，避免框架受交变应力出现形变，保证各传动部件的同轴度与安装精度，防止传动过程中出现偏磨、传动效率下降的问题。面板上预留的大尺寸异形开孔，一方面用于大规格动力元件的嵌入式安装，降低整体结构的重心高度，提升设备运行的稳定性，另一方面可作为走线通道与散热通道，动力线缆、信号线缆可通过开孔规整排布，避免线缆与运动部件发生干涉，同时开孔可提升动力组件工作时的空气流通效率，带走电机、传动部件运行产生的热量，降低长时间高负载运行下的部件温升。

　　从安装边界来看，整体框架的外轮廓尺寸适配移动机器人的底盘安装位，框架底部设置有与底盘纵梁对接的安装孔位，可通过标准紧固件实现与底盘的刚性连接，安装时可通过铝型材槽道微调框架的前后安装位置，匹配不同轮距、不同传动轴距的底盘布局需求。框架侧边预留的圆形安装位可用于安装传动输出轴的支撑轴承座，保证动力输出端的支撑刚度，减少传动过程中的轴系跳动，提升动力传输的稳定性。

　　在实际使用过程中，该框架可将分散的动力部件、传动部件整合为一个独立的功能模块，可单独完成动力组件的预装、调试后再整体装配到底盘上，大幅缩短整机的装配调试周期，同时模块化的设计也便于赛事现场的快速检修与部件更换，当某一动力部件出现故障时，可快速拆解对应位置的紧固件完成更换，无需拆解整个传动链路。结构设计上充分考虑了轻量化需求，铝型材框架与冲孔面板的组合在保证结构刚度的前提下，尽可能降低了整体结构重量，避免过多占用移动设备的有效载荷配额，同时框架的开放式结构便于操作人员观察各传动部件的运行状态，可及时发现传动带松动、部件移位等异常问题。针对传动系统的张紧需求，框架上的长条形安装槽可适配张紧轮的位置调整，无需额外加装张紧支架，通过调整张紧轮在槽内的固定位置即可实现传动带张紧度的调节，操作便捷且固定可靠。
