带保持架法兰型滚子轴承可打印结构

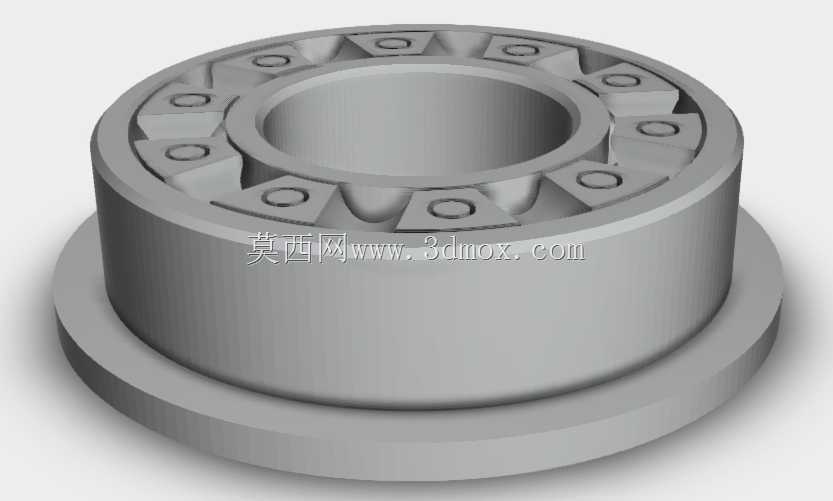

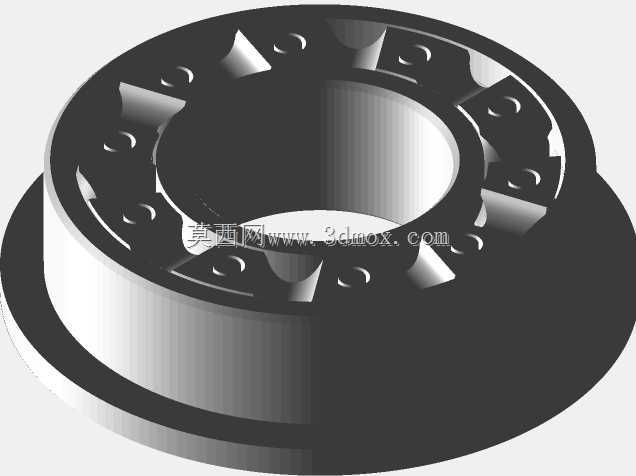

　　在中小载荷旋转支承场景里，带法兰的滚子轴承一直是紧凑型安装的优选方案，这款带集成保持架的法兰滚子轴承，专门针对小空间安装、快速原型验证的需求做了结构优化，可直接通过熔融沉积或光固化工艺打印成型，用于原理样机、教学演示模型或者低载荷工况的功能验证。从实际应用场景来看，这类带法兰边的滚子轴承，常被用在小型输送线的从动辊筒端部、桌面级自动化设备的旋转工位、3D打印机的旋转轴支承、教学实验台的转动副位置，不需要额外设计轴承座的安装止口，法兰边直接贴合安装基面打螺丝就能完成固定，能大幅减少安装环节的零件数量，降低装配复杂度。

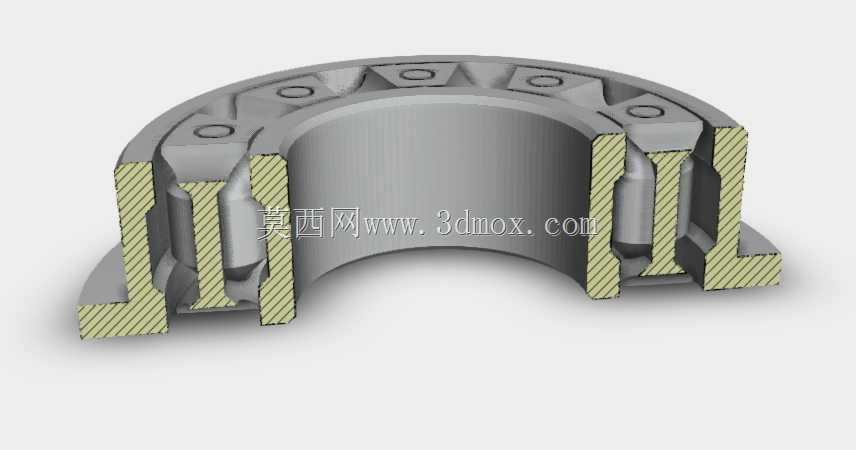

　　从结构功能特性来看，这款轴承的保持架和滚子、内外圈做了适配性的间隙设计，保持架的兜孔刚好包裹住每颗圆柱滚子的中段位置，既能够限制滚子在运转过程中发生歪斜、相互摩擦碰撞，又不会给滚子的自转带来额外阻力，法兰边和轴承外圈是一体化结构，省去了传统法兰轴承需要压装外圈和法兰盘的工序，打印完成后清理掉支撑就能直接组装使用，滚子和内外滚道之间预留了适合3D打印工艺的配合间隙，不会因为打印层纹导致运转卡滞，同时也能控制径向的窜动间隙在合理范围，满足低转速场景的旋转精度要求。

　　设计思路上，这款结构没有照搬工业量产金属轴承的公差配合体系，而是针对3D打印的工艺特性做了调整：首先是所有棱边都做了0.2-0.3mm的圆角过渡，避免打印过程中出现尖角翘曲、层间结合力不足的问题；保持架的兜孔采用了开放式的楔形结构，不需要额外的装配工序，安装时直接把滚子压入兜孔即可，不会出现滚子脱落的情况；法兰边上的安装孔做了沉头设计，安装后螺丝头不会突出法兰表面，避免和相邻的旋转零件发生干涉；内圈的内孔做了轻微的导入倒角，方便和转轴进行装配，不需要额外修磨就能顺利套入对应直径的轴件。

　　从安装边界和尺寸适配的角度来说，这款轴承的法兰外径比外圈直径大出一个标准螺丝安装位的宽度，安装孔的中心圆直径参考了微型轴承的通用安装尺寸，能够适配市面上多数小型旋转机构的安装孔位，不需要重新设计安装板的孔位就能直接替换使用；轴承的轴向总厚度控制在紧凑区间，法兰边的厚度占总厚度的三分之一左右，既保证了安装时的结构强度，不会因为拧紧螺丝导致法兰边断裂，又不会占用过多的轴向安装空间；内圈的宽度和外圈保持齐平，两端面都可以作为轴向定位的基准面，不管是正装还是反装都能满足安装要求，滚道的深度设计参考了同尺寸金属轴承的参数，滚子在滚道内的接触长度足够，能够承受一定的径向载荷和轻度的轴向冲击，不会因为载荷偏移导致滚子从滚道内脱出。

　　在实际的原型验证场景里，这种可直接打印的轴承结构，能够大幅缩短样机的制作周期，不需要等待标准件采购到货，只要有3D打印设备，几个小时就能做出可用的支承部件，而且因为结构做了打印适配，不需要做复杂的后处理，去掉支撑之后简单打磨一下滚道表面就能获得不错的运转流畅度，对于做机械创新设计、教学实验、小型DIY设备的开发者来说，这种结构既保留了法兰滚子轴承的核心功能特点，又适配了快速制作的工艺需求，不需要掌握复杂的轴承设计知识就能直接使用，也可以根据自己的实际安装尺寸，等比例缩放调整参数，适配不同轴径、不同安装空间的使用需求。
