2020导轨卡扣式工具安装插槽结构

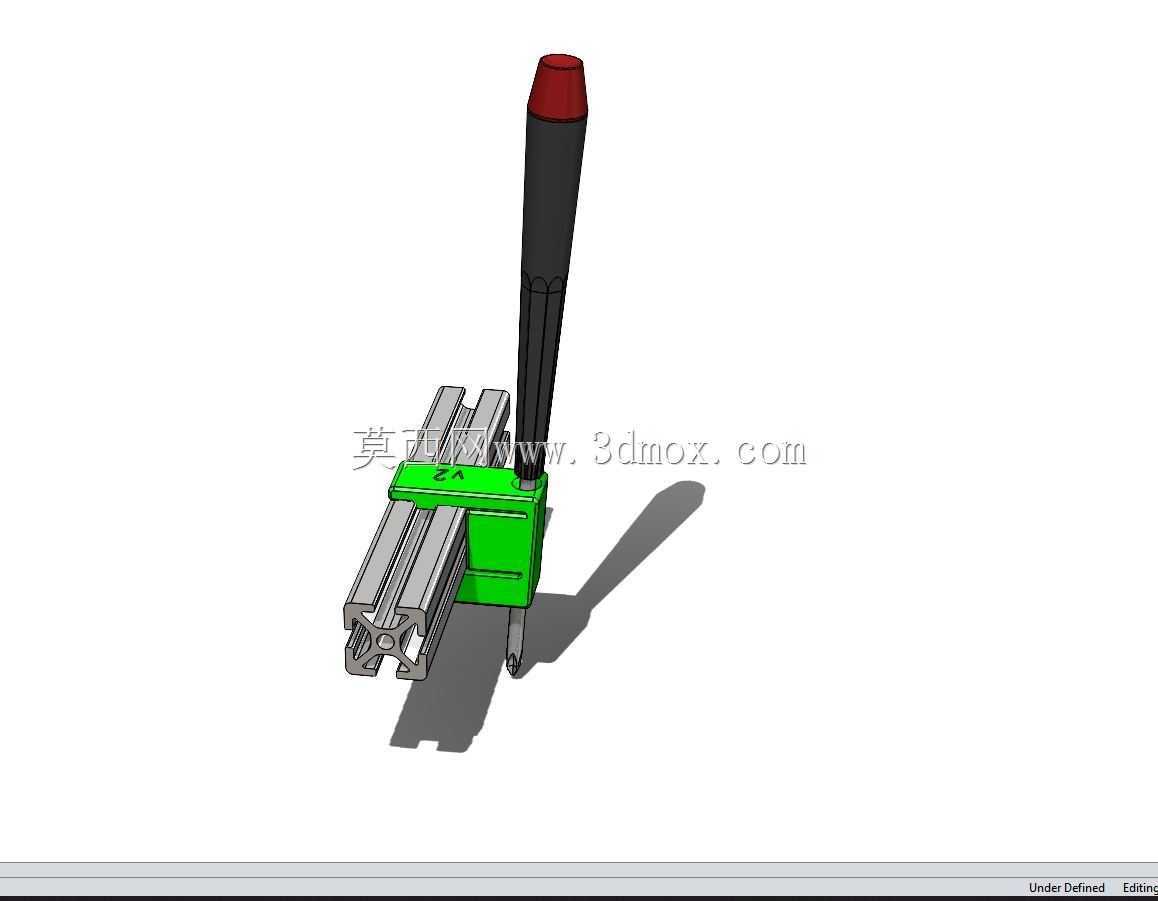

　　这款导轨安装式工具插槽，主要面向工业现场2020标准挤压铝型材导轨的工具挂载场景设计，解决生产线旁、设备机架侧零散工具无固定存放位、取用后随意摆放导致的作业效率低、工具掉落磕碰的问题。在实际产线运维、小型工作站搭建场景中，作业人员常用的内六角扳手、小型扭力批、点检探针这类手持工具，往往需要就近放置在操作位伸手可及的范围，传统的磁吸式工具架在铝型材机架上无法固定，粘贴式挂架长期受车间温湿度影响容易脱落，而这款插槽直接采用卡扣式结构适配标准2020导轨，不需要额外打孔、不需要辅助粘接件，就能直接卡入导轨的卡槽内，还可以根据作业人员的操作习惯，沿导轨长度方向滑动调整位置，适配不同工位的工具摆放需求。

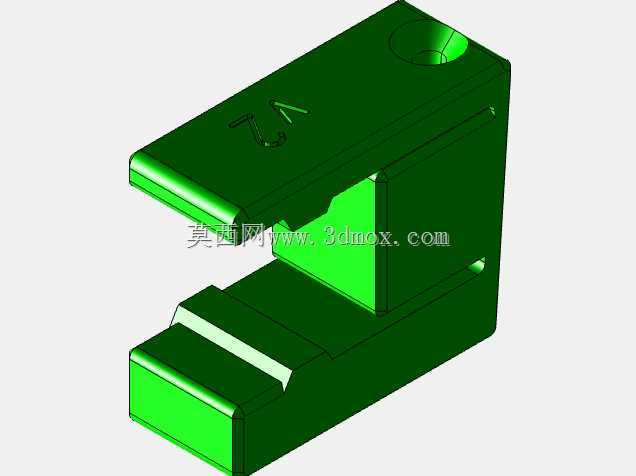

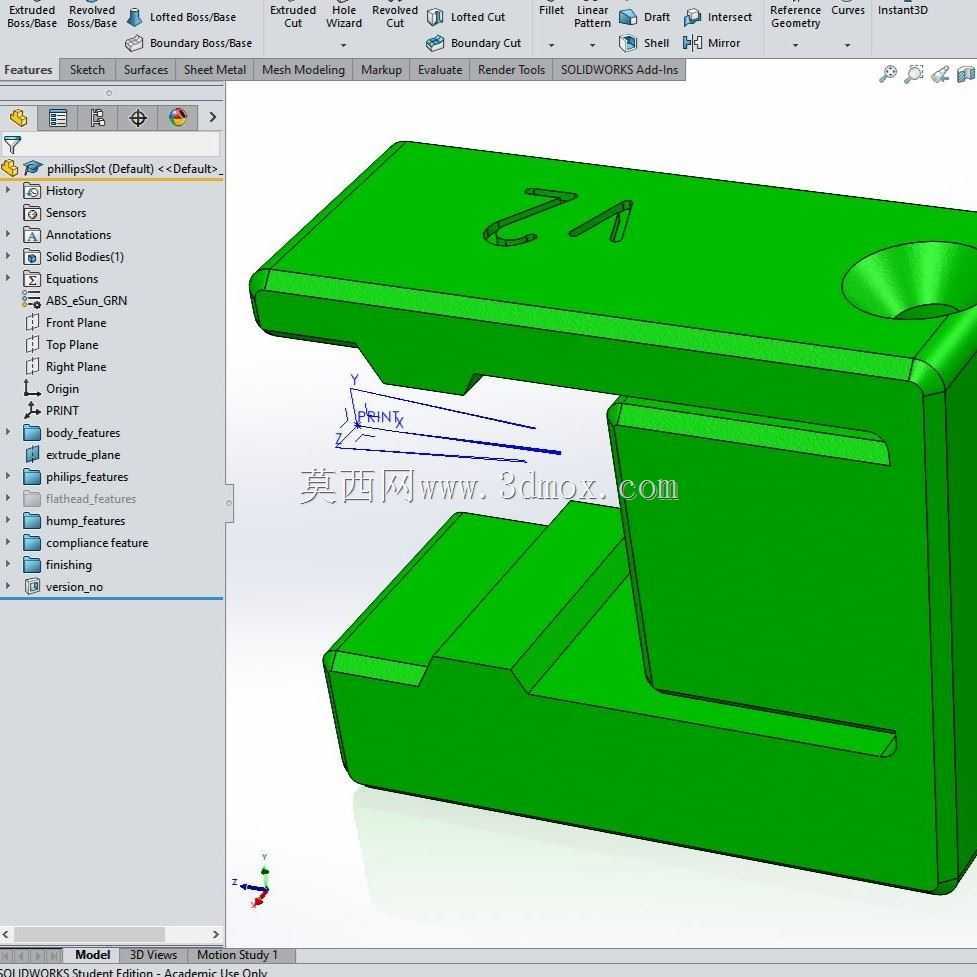

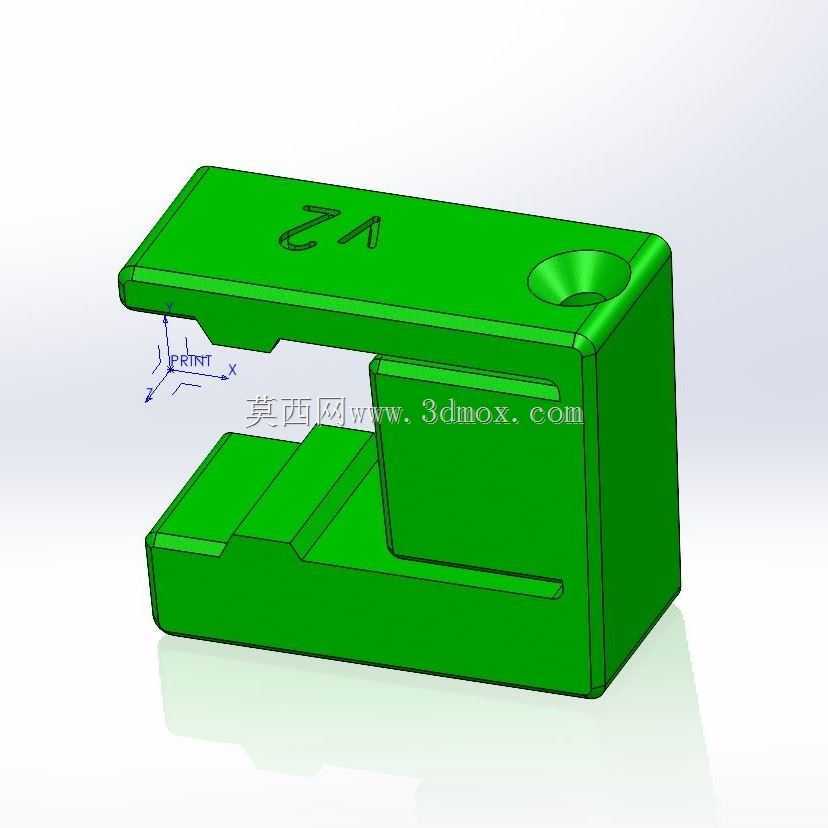

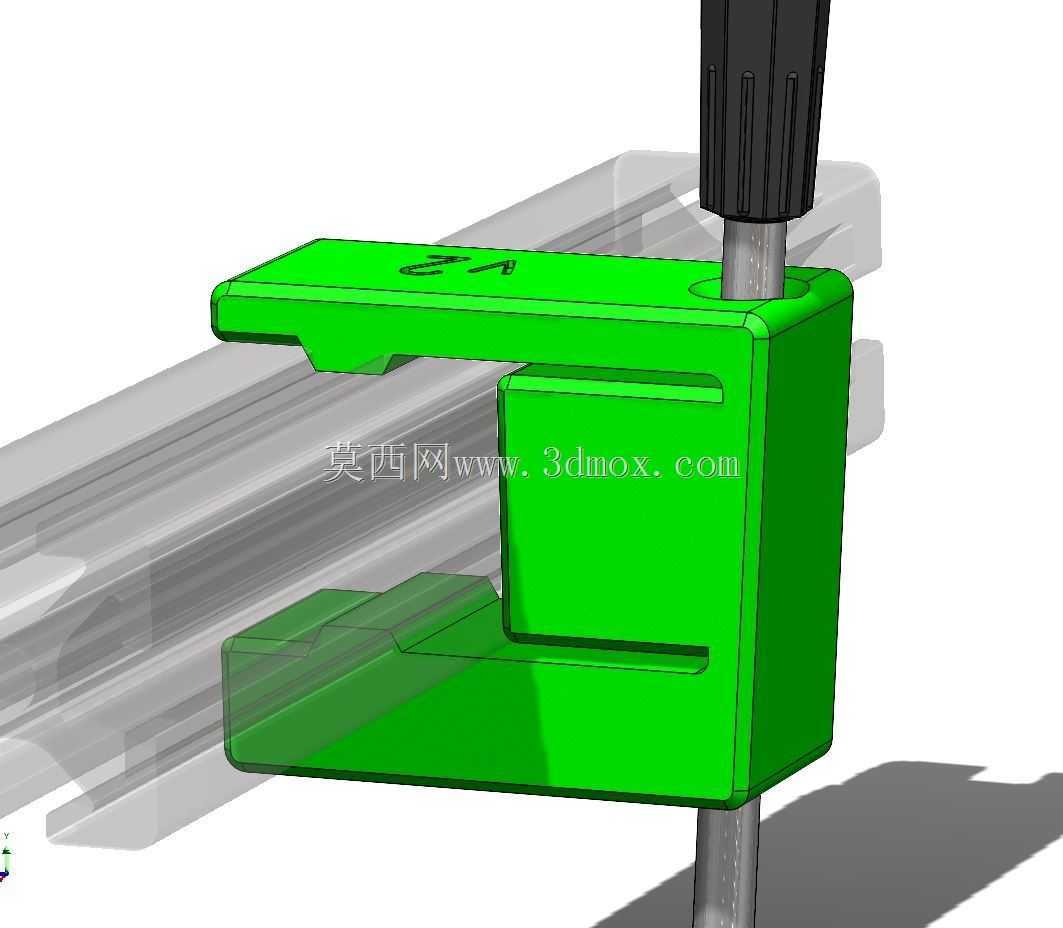

　　从功能设计上看，插槽主体采用一体化卡扣结构，上部的工具插孔做了参数化设计，可以根据需要挂载的工具柄部尺寸调整孔径，适配不同直径的手持工具；插孔整体做了小角度倾斜设计，工具插入后会在重力作用下自然靠向插孔侧壁，不会出现工具晃动、转动甚至从插孔内滑落的情况，作业人员取放工具时不需要额外对位，单手就能完成取放动作，符合精益生产中动作经济原则的要求。卡扣部分的结构完全匹配2020铝型材导轨的卡槽轮廓，卡入后卡扣的上下唇边完全贴合导轨卡槽的内侧面，滑动时阻尼适中，不会出现沿导轨方向自由窜动的情况，同时不需要额外的锁紧件就能保持位置固定，调整位置时只需要稍用力推动就能沿导轨滑动，不需要拆卸结构。

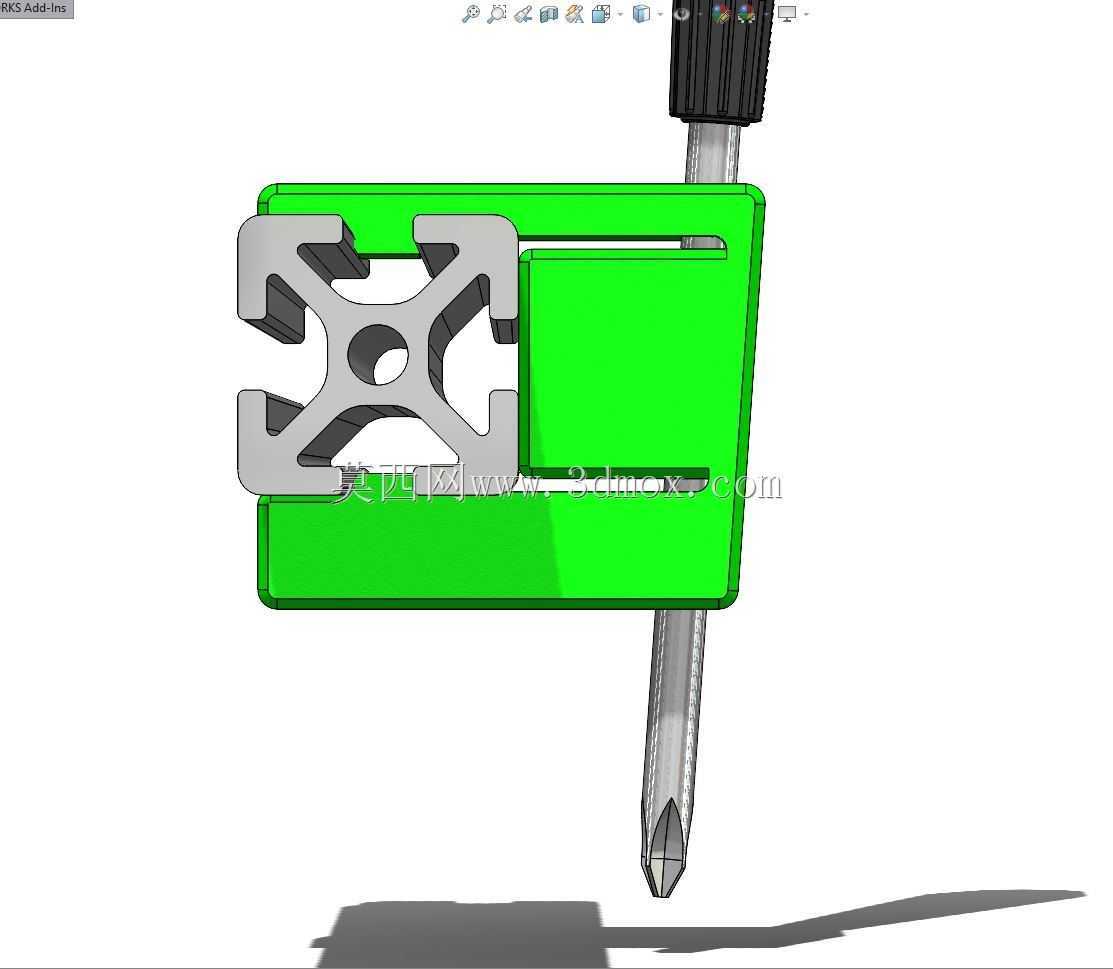

　　从安装边界来看，这款插槽的整体外轮廓尺寸紧凑，卡装在2020导轨上之后，突出导轨正面的厚度不会超过35mm，不会占用过多的机架安装空间，相邻安装的其他功能件不会和插槽产生干涉；插槽底部和导轨表面完全贴合，没有突出的棱角，不会在作业过程中剐蹭操作人员的工作服或者手臂。结构本身做了等壁厚设计，壁厚均匀性控制在1.8mm到2.2mm之间，不管是采用FDM3D打印制作小批量样机，还是采用注塑工艺批量生产，都能很好地控制成型收缩率，不会出现壁厚不均导致的翘曲、缩痕问题。

　　在设计思路上，这款结构没有采用多余的装饰性特征，所有的结构特征都服务于功能实现：卡扣部分的唇边做了15度的导入角，安装时不需要借助工具，对准导轨卡槽按压就能完成卡装，拆卸时用一字螺丝刀轻撬卡扣唇边就能从导轨上取下，方便在产线调整时快速移位。插孔内部做了0.5mm的深度止位台阶，工具插入后不会直接顶到导轨表面，避免工具柄部长期和导轨摩擦刮花铝型材表面，也能防止工具柄部的金属碎屑掉落到导轨卡槽内影响其他滑动件的移动顺畅度。插槽的侧面没有多余的凸台、凹槽结构，日常清洁时只需要用抹布擦拭就能清理表面积攒的车间灰尘，没有容易积灰的卫生死角。

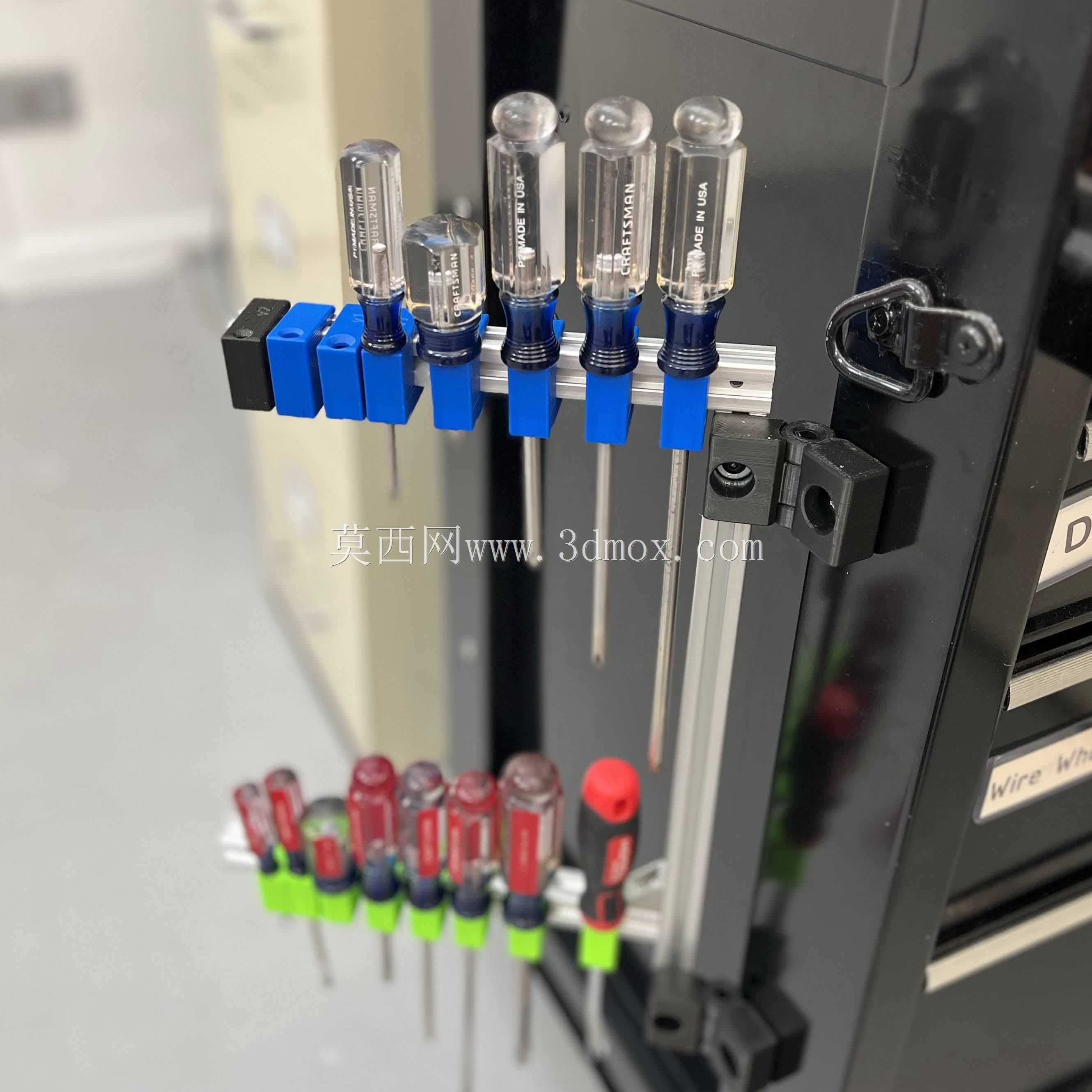

　　在实际应用中，这类插槽除了挂载手动工具之外，还可以根据插孔尺寸的调整，挂载小型条码扫描枪、点检记录笔、小型气动接头配件等工位常用物品，在小型自动化设备的机架旁、装配工作台的侧装导轨上、检测工位的设备支架上都能适配使用。相比传统的螺丝固定式工具挂架，这种卡扣式结构不需要在铝型材上预钻安装孔，不会破坏铝型材的原有结构强度，也不需要在型材槽内预置螺母，安装和调整的时间能缩短80%以上，特别适合经常需要调整工位布局的柔性生产线场景。结构本身没有易损件，卡扣部分采用韧性材料制作时，反复拆装卡接也不会出现断裂、塑性变形的问题，长期使用的可靠性能够满足工业现场的使用要求。
