微控制器分体式安装防护外壳结构

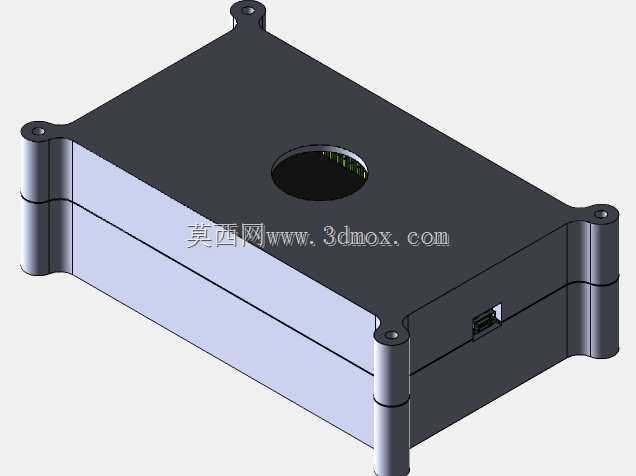

　　这款分体式防护外壳主要面向嵌入式控制板的独立安装场景，常见于小型工业控制终端、桌面级实验装置、定制化电控模块的硬件防护需求，解决裸板直接安装易积灰、受外力磕碰、接线端拉扯损坏的实际问题，适配对应尺寸的STM32系列核心控制板使用。外壳采用上下扣合的分体结构设计，上下壳体通过四角的安装柱实现对位配合，安装柱预留了标准紧固件的装配空间，可通过1/8直径的螺栓与螺母完成壳体锁合，同时四角向外延伸的带孔固定耳可直接将整个壳体固定在设备机架、安装面板或者实验台架上，不需要额外设计转接支架，减少现场安装的加工工作量。

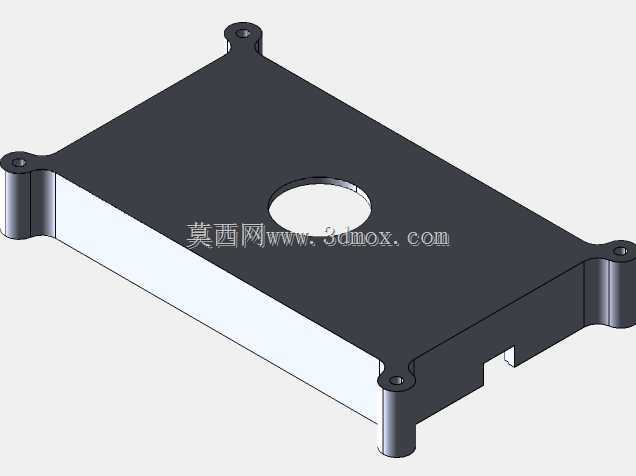

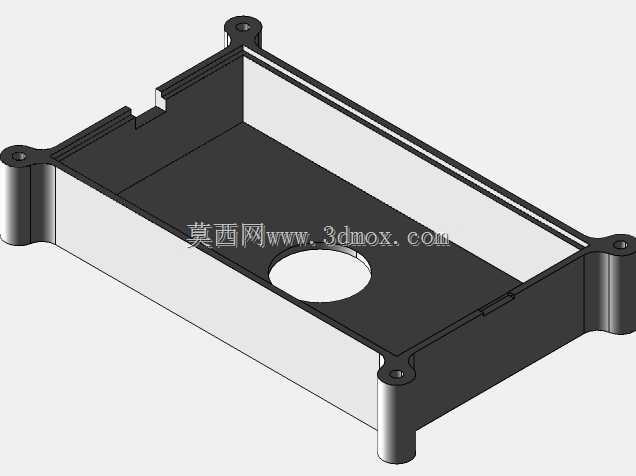

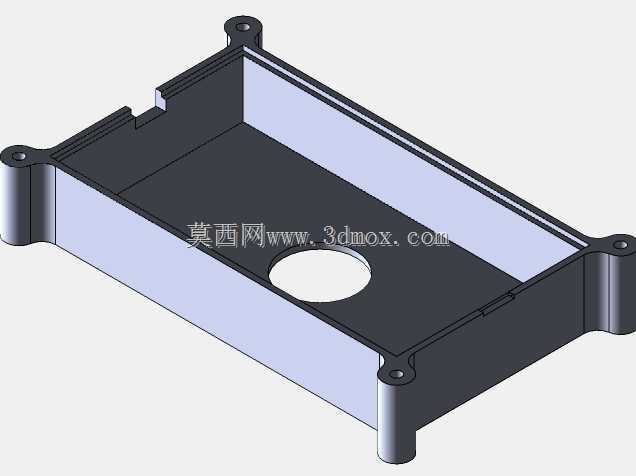

　　壳体上表面预留的圆形开孔，可直接对应控制板上的状态指示灯、复位按键或者外接传感器接口，不需要二次开孔加工就能实现板载元件的外露操作与状态观测，侧面预留的开槽对应控制板的外接接线端口，可直接引出USB、串口或者电源接线，避免线材弯折受力损坏板载接插件。设计过程中所有配合面均预留了0.5毫米的装配公差，抵消3D打印或者机加工过程中产生的尺寸误差，保证上下壳体扣合顺畅不会出现卡滞或者间隙过大的问题，内部的安装座定位结构可以直接将控制板夹持在上下壳体之间，不需要额外在PCB板上打孔固定，避免钻孔过程中损伤板载线路与元件。

　　从安装边界来看，四角固定耳的孔位间距适配常规的小型电控模块安装标准，壳体整体厚度控制在较低范围，不会占用过多的设备内部安装空间，上下壳体的合模缝位置做了错位挡边设计，可减少灰尘、飞溅液体从接缝处进入壳体内部，提升日常使用过程中的防护能力。实际使用过程中，这类外壳可直接替代定制化的钣金外壳，小批量制作时不需要开模，通过3D打印即可快速完成制作，适合样机试制、小批量定制设备的电控模块防护使用，内部的夹持结构可以兼容板厚在1.2-2.0毫米之间的PCB板，适配性较强，不需要针对不同板厚调整壳体尺寸。

　　壳体的侧壁做了加厚处理，在固定耳与主体连接的位置做了加强筋结构，避免安装锁紧螺栓时固定耳出现断裂问题，侧面的接线开槽尺寸匹配常规的Micro USB、Type-C以及杜邦线接线端的出线需求，不会出现线材被壳体挤压导致接触不良的问题。上壳的圆形开孔边缘做了倒角处理，避免开孔边缘的毛刺刮伤操作手指，同时也能减少开孔处的应力集中，避免安装或者使用过程中开孔位置出现开裂。整个壳体的结构没有复杂的倒扣或者特殊装配结构，不管是3D打印还是小批量注塑加工都能顺利脱模，加工难度低，后期如果需要调整接口位置，只需要修改对应位置的开孔尺寸即可快速迭代，不需要重构整体壳体结构。在工业现场使用时，这类外壳可有效隔绝车间内的金属碎屑、灰尘落到控制板上造成短路问题，同时壳体本身的绝缘材质也能避免控制板与金属机架直接接触造成的短路风险，四角的固定结构可以承受一定的振动冲击，适合在有轻微振动的设备上安装使用，不会因为设备运行振动导致壳体松动或者控制板移位。
