NGEF标准1HP1440转电动转子轴结构

　　在中小型异步电机的批量生产与设备运维场景中，转子轴作为电机核心的力矩传递部件，其结构合理性直接决定电机运行的同轴度、动平衡精度与长期负载可靠性，本次呈现的转子轴结构完全匹配NGEF公司1HP功率等级、1440rpm额定转速的四极电机配套要求，可直接用于同规格电机的替换测绘、新机型结构参考或教学演示场景。从实际设备用途来看，这类1HP四极电机广泛应用于小型输送线驱动、台式机床进给传动、农用小型机具动力输出、商用风机水泵配套等场景，额定转速1440rpm对应50Hz供电下的四极电机异步转速，输出扭矩适配多数轻载连续运行的工业与民用场景，转子轴作为电机转子铁芯与外部负载的连接载体，需要同时承担转子自重带来的径向载荷、皮带或联轴器传递的扭矩载荷，以及启动瞬间的冲击载荷，因此结构设计上需要兼顾刚性与加工工艺性。

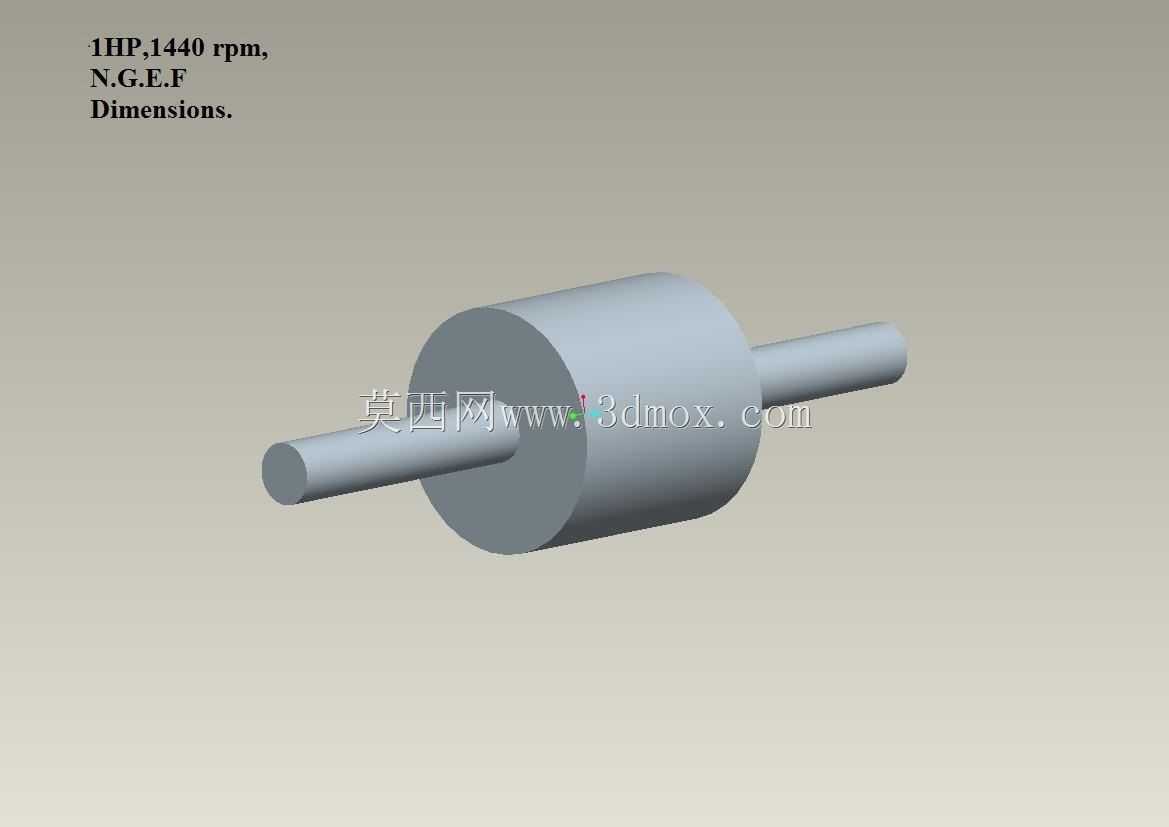

　　从产品功能特性来看，该转子轴采用中间大直径轴段配合两端伸出轴颈的经典结构，中间大直径段用于叠压硅钢片转子铁芯，轴肩位置可实现铁芯的轴向定位，避免高速运转时铁芯出现轴向窜动；两端伸出的轴颈分别用于安装轴承与负载连接件，其中非负载端轴颈可配套轴承端盖实现转子的轴向固定，负载端轴颈可加工键槽或采用过盈配合连接皮带轮、联轴器等传动件，整体轴身采用阶梯轴设计，既减少了不必要的材料浪费降低转子自重，又能通过轴径变化形成定位台阶，减少装配时的调整工作量。

　　从设计思路层面，这类小功率电机转子轴的设计首先要匹配额定转速下的临界转速要求，1440rpm的额定转速远低于该轴结构的一阶临界转速，可有效避免运行过程中出现共振问题；其次轴径的选择经过扭矩校核，1HP功率对应额定输出扭矩约5N·m，配合常用的45号钢调质材质，轴颈位置的扭转剪切应力远低于材料许用应力，可保证长期负载运行下不会出现轴颈扭断或塑性变形；另外轴身的过渡圆角均做了圆弧处理，避免应力集中导致的疲劳断裂问题，这一点对于频繁启停的应用场景尤为重要。

　　从外形尺寸与安装边界来看，该转子轴的中间铁芯安装段直径与长度完全匹配1HP四极电机的标准硅钢片叠厚要求，两端轴颈的直径符合对应规格深沟球轴承的内孔安装尺寸，负载端轴伸长度适配标准型联轴器或A型皮带轮的安装轮毂宽度，安装时需要保证两端轴承位的同轴度公差控制在0.02mm以内，铁芯安装段的圆柱度公差不超过0.03mm，轴肩端面的跳动公差控制在0.01mm以内，才能保证转子装配后整体动平衡精度达到G2.5级要求，避免电机运行时出现异常振动、轴承过热等问题。在实际测绘或建模过程中，需要重点关注各轴段的过渡圆角尺寸、轴肩的定位高度，以及键槽的对称度要求，这些细节往往是影响转子装配精度与运行寿命的关键，很多维修替换场景中出现的电机异响问题，大多是因为转子轴加工时形位公差不达标，导致转子与定子出现扫膛，或者轴承装配后出现偏载磨损。
