可折叠手机VR观影眼镜结构设计

　　这款头戴式视觉显示配件的设计，核心围绕消费级移动端虚拟现实体验的轻量化落地展开，适配日常使用的直板智能手机，无需额外配备专用显示屏幕，依托手机自身的显示输出与内置传感器完成空间姿态识别，实现混合现实场景的基础交互。从实际应用场景来看，该结构可覆盖个人沉浸式观影、轻量化WebXR内容体验、入门级虚拟现实开发调试等多个民用场景，相比一体式VR头显，整体结构无内置电子元件，重量集中在前端承载区域，配合镜腿结构分散头部承压，长时间佩戴不会对鼻梁造成过度压迫，适合非重度VR用户的日常短时使用需求。

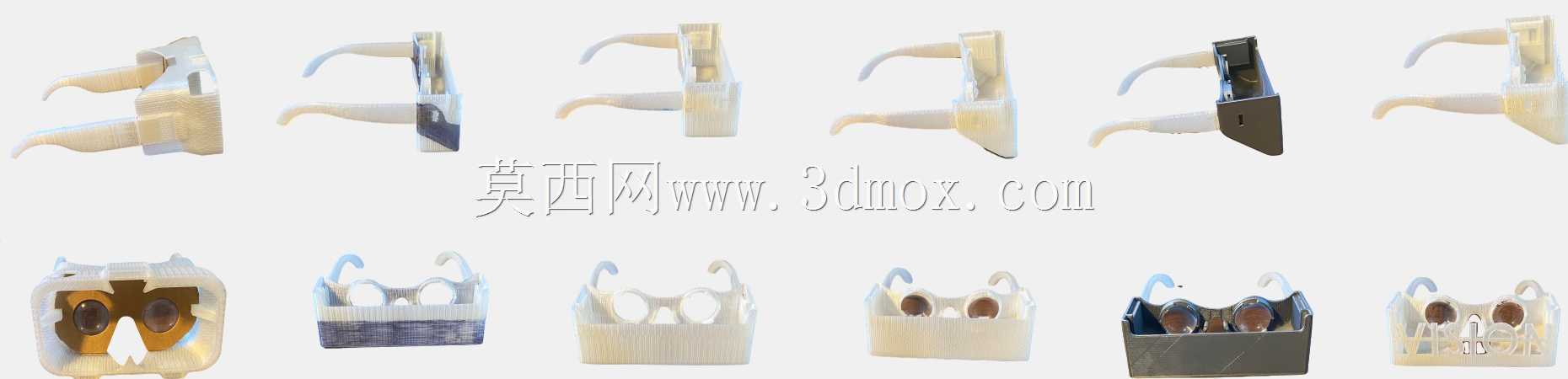

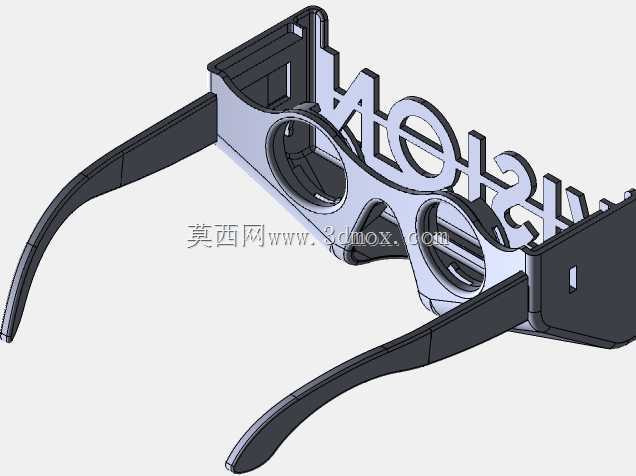

　　结构设计上采用分体式可拆卸思路，整体仅包含主机架、左右两组耳托三个独立打印部件，没有额外的金属连接件或紧固件，部件之间依靠打印件自身的卡扣结构完成装配，用户拿到打印成品后无需额外工具即可完成组装，拆卸后可平放在收纳空间内，相比传统Cardboard的纸质折叠结构，塑料材质的打印件具备更好的结构强度，反复拆装不会出现折痕破损，使用寿命远高于一次性纸质VR眼镜。镜腿部分采用一体化弧形设计，贴合人体头围侧面轮廓，末端做圆弧过渡处理，佩戴时挂在耳后即可完成固定，不需要额外配置绑带，适配绝大多数成年人的头围尺寸，针对不同宽度的手机，前端的手机卡位预留了足够的弹性余量，可容纳宽度在75mm左右、厚度在10mm以内的直板智能手机，覆盖主流尺寸的消费级手机型号。

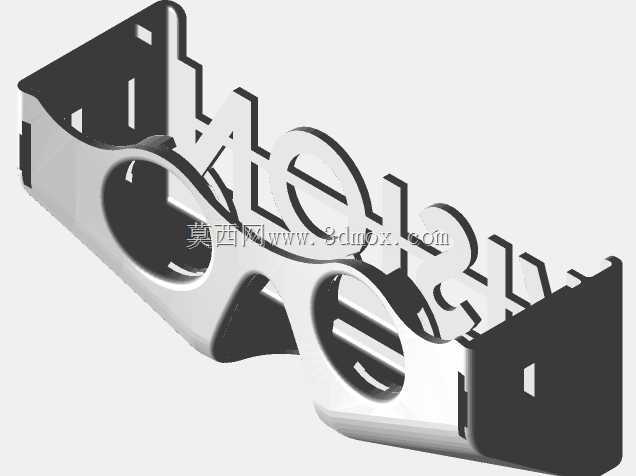

　　光学部分的镜片安装位做了沉台设计，镜片可直接卡入沉台内，不需要额外粘接固定，镜片焦距经过校准，对应常规手机屏幕的显示距离，用户佩戴后可获得清晰的放大画面，左右眼的镜片中心距按照成年人平均瞳距设置，同时预留了小幅调整空间，可适配不同瞳距的用户使用需求。耳托部件采用独立可拆卸设计，用户可根据自身使用的耳机型号更换适配的耳托结构，不需要重新打印整个主机架，既降低了打印耗材成本，也提升了结构的适配灵活性，日常携带时可将耳托拆下，与主机架一同放入小包内，不会占用过多收纳空间。

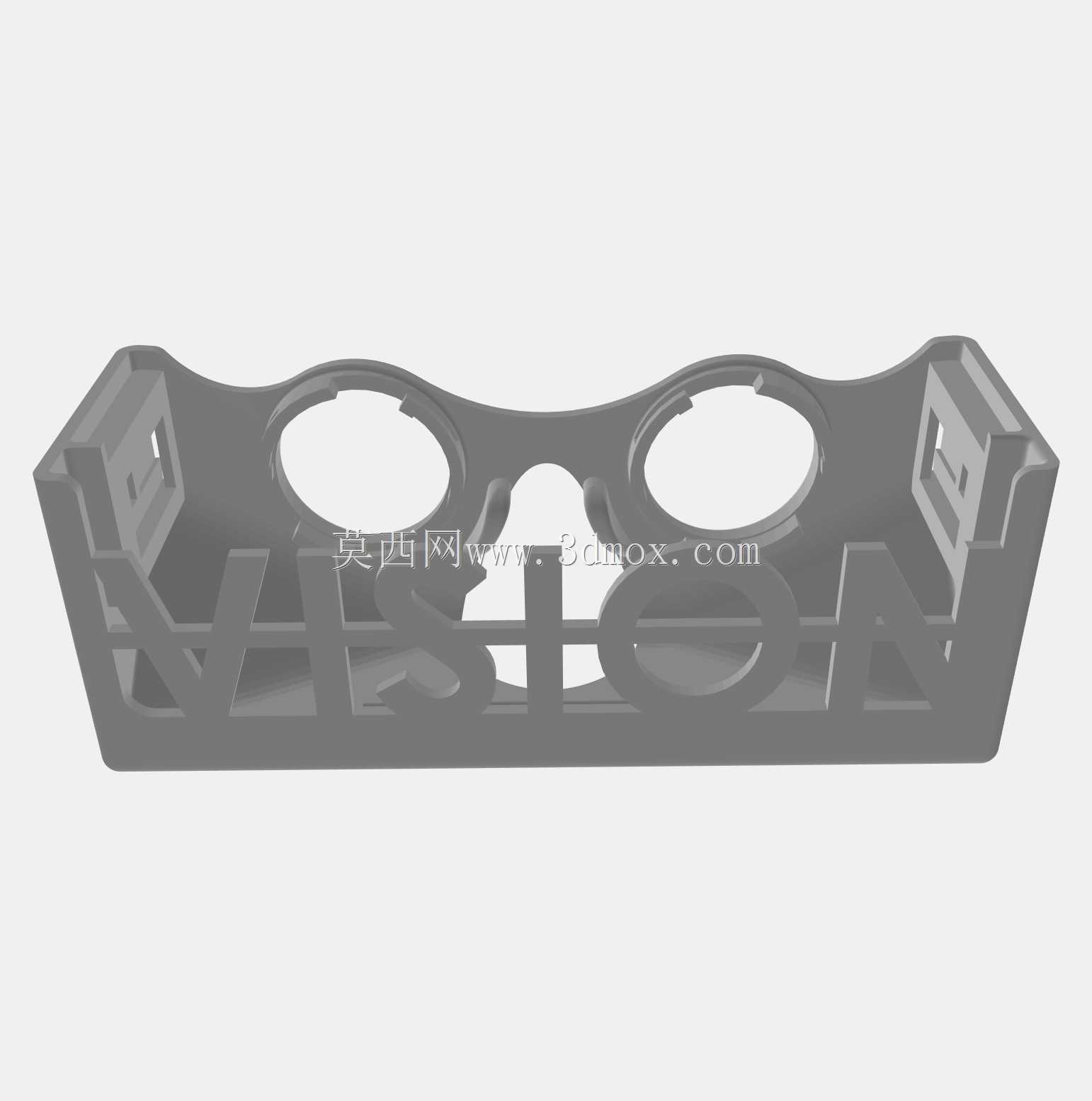

　　打印工艺适配方面，结构设计时充分考虑了FDM、PLA、PETG等常见桌面级3D打印工艺的成型限制，所有结构均无大角度悬空面，打印时不需要添加大量支撑结构，仅在镜腿的弧形过渡区域添加少量易拆除支撑即可完成成型。主机架部分的填充率设置在20%即可满足结构强度需求，耳托部分因为需要频繁插拔受力，可将填充率提升至40%，保证卡扣位置的抗疲劳强度，打印完成后仅需要对镜片安装位、卡扣配合面做简单打磨，去除打印层纹带来的装配阻力，即可顺利完成组装。结构表面预留了自定义标识的雕刻区域，用户可根据自身需求修改标识内容，实现个性化定制，整体结构没有复杂的曲面造型，即使是入门级3D打印机也能顺利完成打印，成型精度可满足装配与使用需求。

　　从实际使用的边界条件来看，该结构的使用环境为常温室内场景，不具备防水、抗冲击的防护能力，适合固定场景下的个人使用，前端手机卡位设置了限位挡边，手机放入后不会从前方滑出，侧面预留了耳机线与充电线的过孔，用户在长时间使用时可外接充电线，避免手机电量不足影响体验，同时不会因为线材挤压导致手机移位。相比市面上的成品塑料VR眼镜，该开源结构可由用户自行打印制作，耗材成本极低，同时可根据自身手机尺寸、头围大小对结构参数做微调，获得更贴合自身使用习惯的佩戴体验，对于虚拟现实入门开发者来说，也可基于该结构做二次开发，添加动作捕捉、手势识别等扩展模块，作为低成本的开发验证硬件使用。
