C型手动螺旋夹持工装结构设计

　　这款C型结构的手动螺旋夹持件，是车间现场小件装夹、临时固定场景里出镜率极高的通用工装，不管是木工作业里的板材拼合粘接、金工工位的小型工件划线定位、维修场景里的零部件粘接压合，还是3D打印后处理的工件临时固定、电子装配里的电路板焊接夹持，都能看到这类夹具的身影。它的核心功能是通过螺旋副的进给运动，将人手施加在摇杆上的扭矩转化为沿螺杆轴向的夹紧力，把两个或多个待固定的工件、工件与作业台面牢牢压合在一起，相比弹簧夹、快速夹钳，它的夹紧力调节范围更广，夹持行程更大，能适配不同厚度的被夹物件，而且螺旋副自带的机械自锁特性，就算长时间承受振动载荷，夹紧状态也不会自行松脱，可靠性完全能满足常规轻载装夹的需求。

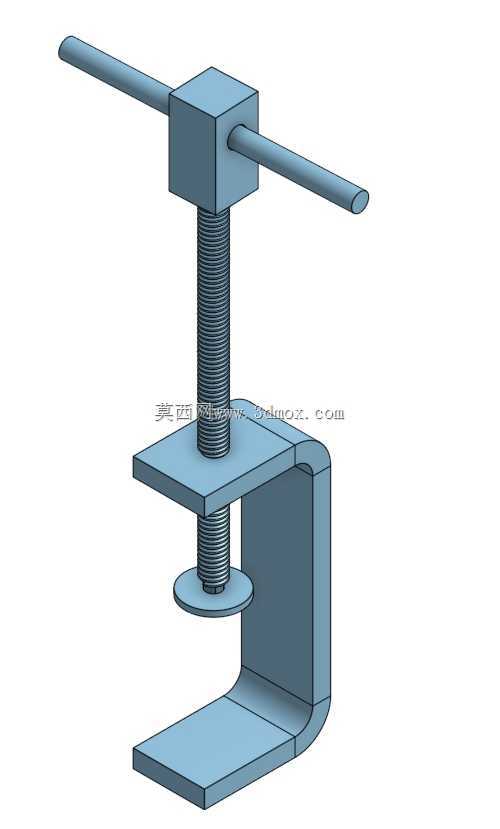

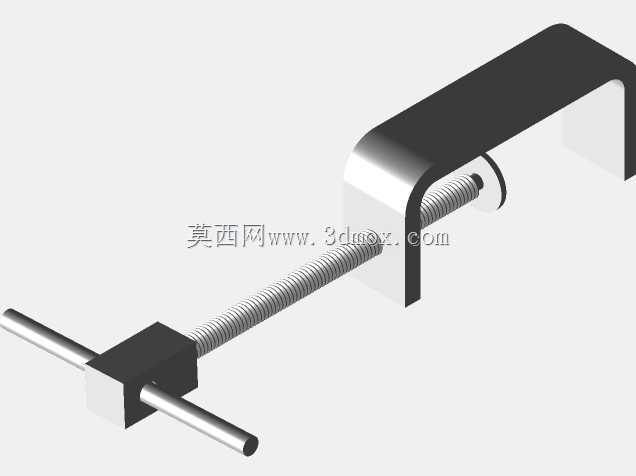

　　从结构设计逻辑来看，整体采用开口C形的一体式架体作为承载基础，架体的固定夹持端与活动压头分别位于开口的两侧，固定端直接和架体一体成型，省去了额外的装配环节，整体刚性更好，活动压头通过螺杆的旋转实现直线进给，螺杆与架体上的螺纹孔组成螺旋传动副，螺杆末端穿过架体的光孔后连接T型摇杆，转动摇杆就能带动螺杆旋转，驱动压头靠近或远离固定夹持面。设计时特意将架体的开口深度做了适配常规作业的尺寸，既保证足够的喉深能覆盖常见工件的夹持宽度，又不会因为喉深过大导致架体在大夹紧力下出现过度的弹性形变，架体的截面厚度经过受力校核，在额定夹紧力下的形变量控制在0.1mm以内，避免夹持过程中因为架体变形导致工件移位、夹持力不足的问题。螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动夹紧的场景，长期反复使用也不容易出现滑牙、磨损过快的问题，螺杆的行程覆盖了从0到最大开口宽度的全范围，压头与螺杆的连接部位采用小间隙的转动配合，夹紧过程中压头可以自适应贴合工件表面，不会因为螺杆旋转带动压头转动刮伤工件表面。

　　安装与使用边界上，这款夹具不需要额外的固定安装，属于便携式手动工装，作业时直接将C形开口跨在待夹持的工件与支撑基准上，转动摇杆直到压头贴合工件表面后，再施加合适的拧紧力矩即可完成固定，它的整体外形尺寸控制在单手握持可操作的范围内，重量轻便，方便在不同作业工位之间转移携带。需要注意的是，它的适用场景集中在轻载手动夹持领域，不能用于重型吊装、大吨位压装这类超出承载极限的场景，使用时要保证被夹持工件的表面同时贴合固定端与活动压头，避免偏载导致架体受力不均出现变形，螺杆的螺纹部位需要定期涂抹润滑脂，减少传动磨损，延长整体使用寿命。在实际建模过程中，架体的C形过渡圆角做了应力释放处理，避免直角位置出现应力集中导致长期使用后开裂，摇杆的长度经过人机工程校核，人手转动时不需要施加过大的力就能获得足够的夹紧力，同时摇杆两端做了圆滑处理，操作时不会划伤手部。
