适配13mm六角螺母的3D打印集成扳手

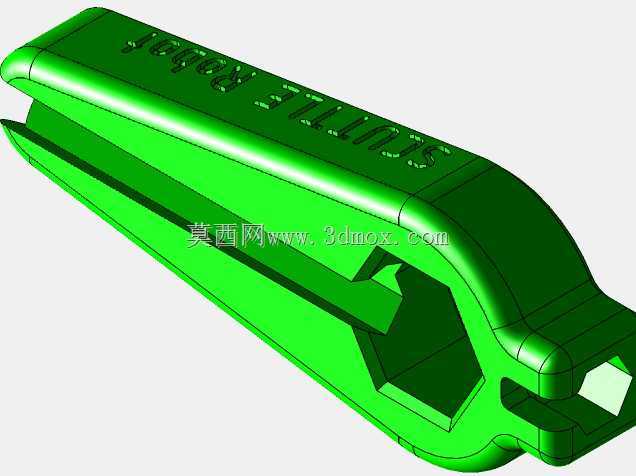

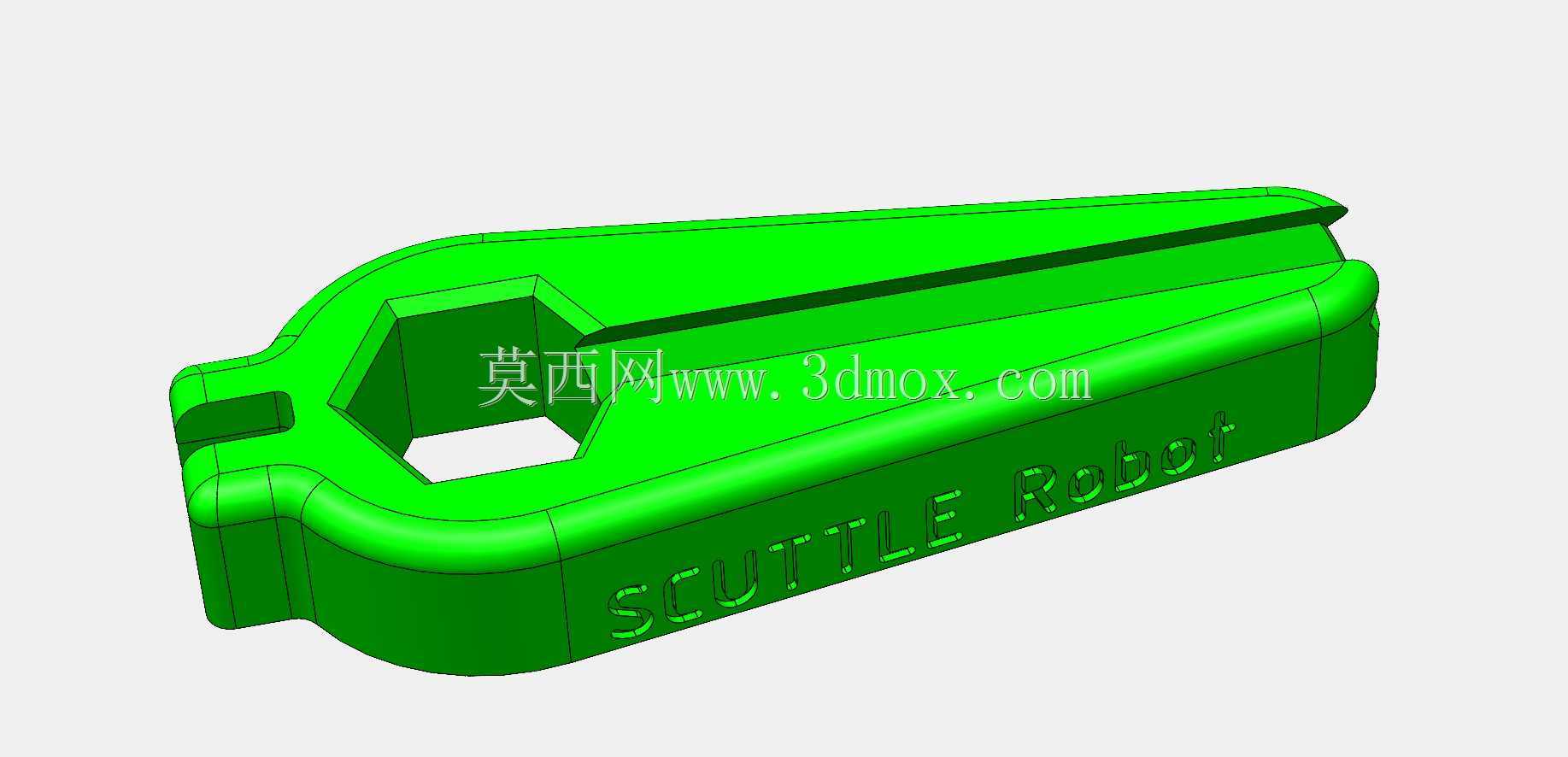

　　这款集成式手动工具主要面向移动机器人运维、小型装配工位的日常拆装需求设计，核心功能覆盖13毫米规格六角螺母的旋拧作业，同时整合了螺丝刀与6毫米内六角扳手的收纳支架功能，解决零散小工具易丢失、现场作业取放不便的实际问题。从结构设计逻辑来看，主体采用一体化楔形造型，握持段做了圆弧过渡处理，没有尖锐棱角，打印完成后无需额外打磨即可直接握持施力，表面预留的字符标识区域可直接通过FDM打印成型，无需后续激光打标或丝印工序，适配桌面级3D打印机的批量自制需求。

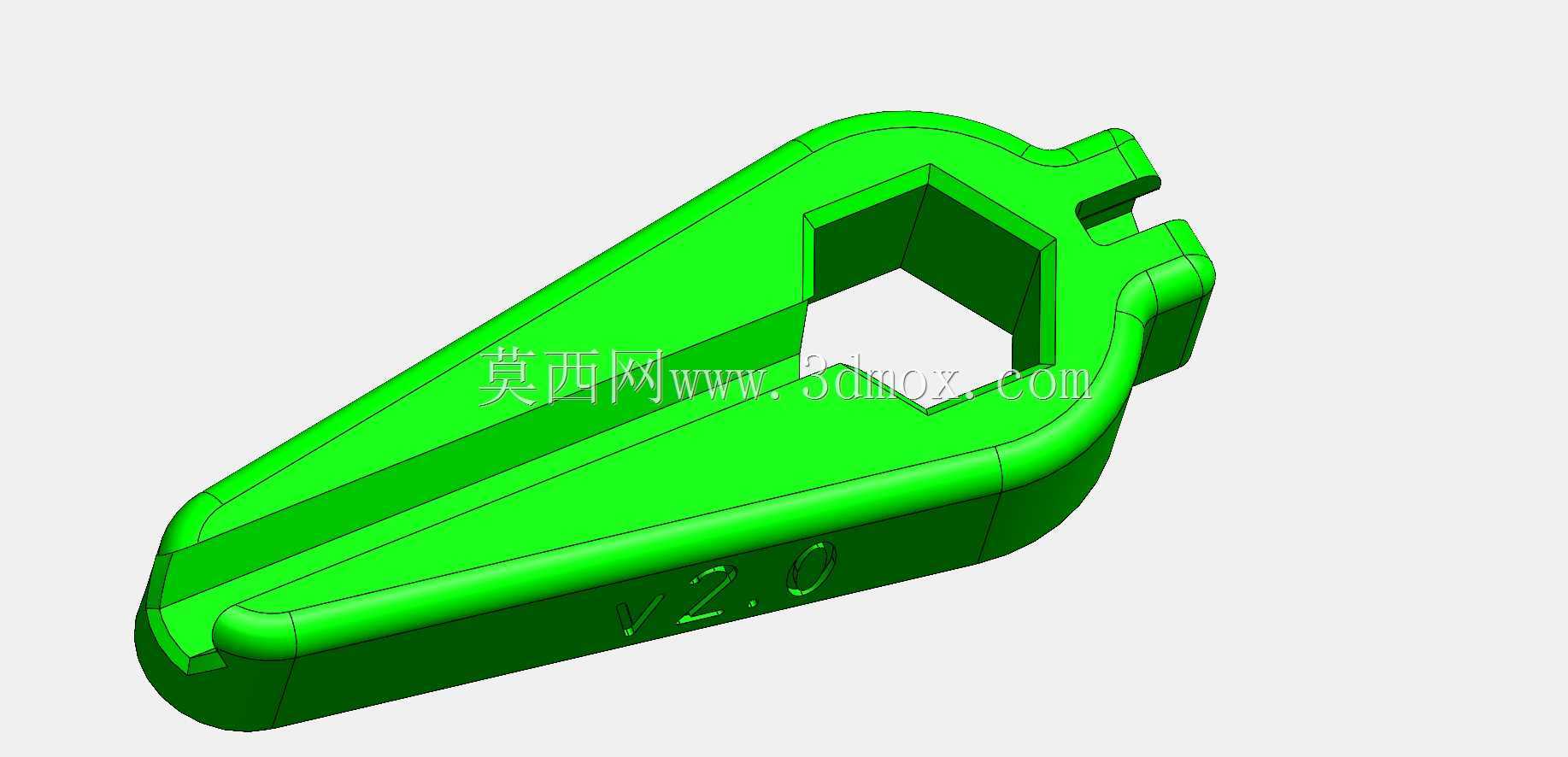

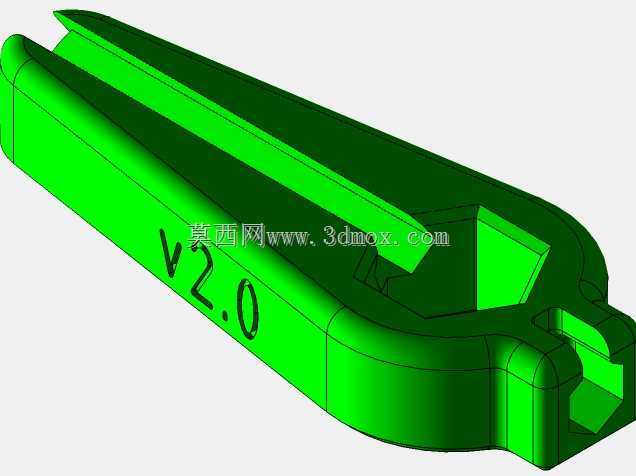

　　扳手的工作端采用内凹六角型腔设计，型腔尺寸按照13毫米六角螺母的对边公差做了0.2毫米的间隙预留，既保证螺母卡入后不会出现旷量打滑，也能避免尺寸过紧导致螺母无法顺利嵌入，型腔旁侧开设的方形通孔是为了打印过程中减少支撑材料用量，同时可作为挂孔使用，配合工位挂板实现工具的定点收纳。工具本体的侧面设置了两道平行的卡槽结构，分别对应螺丝刀杆身与6毫米内六角扳手的直径尺寸，卡槽开口处做了15度的导向倒角，工具插入时可自动滑入定位，卡槽内部设计了0.15毫米的过盈量，依靠3D打印耗材本身的弹性实现卡紧，日常移动过程中收纳的工具不会自行脱落，取用时只需稍用力即可拔出，无需额外的锁止结构。

　　从安装与使用边界来看，这款扳手的整体长度控制在120毫米以内，最大宽度45毫米，整体厚度20毫米，普通桌面级FDM打印机的成型尺寸均可满足打印需求，打印时无需添加支撑结构，将型腔开口侧朝上摆放即可直接打印，打印填充率设置在30%即可满足日常拆装的强度需求，若用于大扭矩作业场景可将填充率提升至50%以上，或更换PETG、ABS等强度更高的打印耗材。在移动机器人运维场景中，这类小型集成工具可直接放置在机器人本体的储物格内，无需额外配置工具包，日常调试、维护时可快速取出使用，针对机器人框架上常用的13毫米六角紧固件，可直接完成旋拧作业，附带的螺丝刀与内六角扳手收纳位可配套存放对应规格的小型工具，覆盖机器人运维过程中90%以上的紧固件拆装需求，避免作业过程中频繁往返工具柜取换工具的无效耗时。

　　结构设计上充分考虑了3D打印的工艺特性，所有转角位置均做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，握持区域的外表面做了微弧面处理，握持时手掌受力均匀，长时间施力也不会出现硌手的问题，工具本体的边缘均做了0.5毫米的倒角处理，去除打印过程中产生的层纹锐边，无需后续后处理工序。与传统的金属开口扳手相比，这款3D打印的集成扳手重量仅为同规格金属扳手的六分之一，携带过程中不会增加额外负重，一体化的结构没有活动部件，不存在长期使用后结构松动失效的问题，针对非高频次的拆装作业场景，其强度完全可以满足使用需求，若出现磨损或损坏，可直接重新打印替换，无需单独采购配件。在小型装配工位的应用中，这类集成工具可作为工位标配工具固定放置在装配台的指定位置，整合的工具收纳功能可避免小型螺丝刀、内六角扳手散落在工作台面导致的丢失问题，统一的造型也便于工位的5S管理，工具表面的标识区域可打印工位编号或工具用途，实现工具的定点定置管理。
