阶梯传动轴结构设计三维数模

　　在常规回转传动系统中，轴类零件是连接动力输出端与执行端的核心承载构件，这款阶梯式轴结构的设计，完全围绕中小载荷传动场景的实际装配需求展开，没有冗余的装饰性结构，所有几何特征都服务于装配定位、扭矩传递与长期运行的可靠性。从实际应用场景来看，这类轴件常见于小型输送设备的动力辊组、台式加工设备的主轴传动单元、小型减速箱的中间传动环节，也可适配部分轻工自动化设备的回转工位驱动结构，适用场景覆盖了大部分需要低转速、中等扭矩传递的机械传动位置。

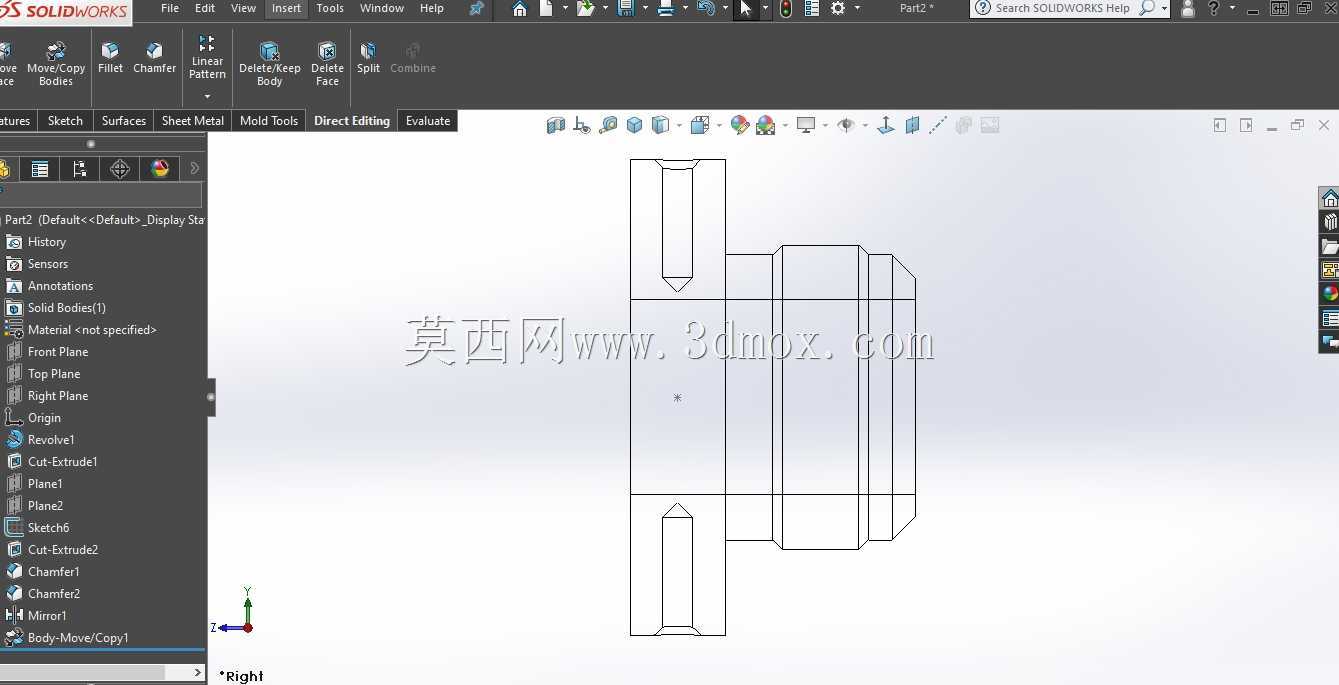

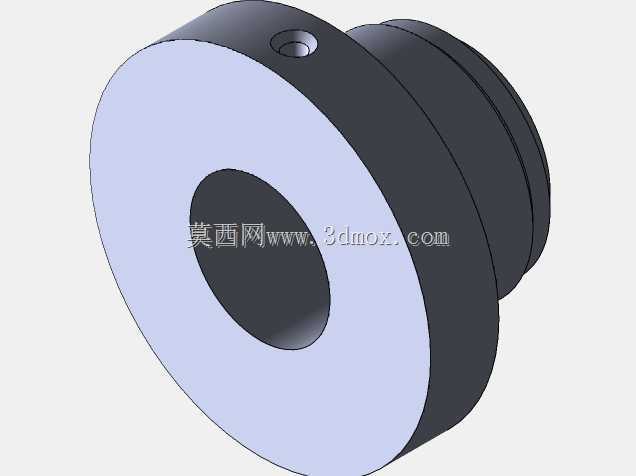

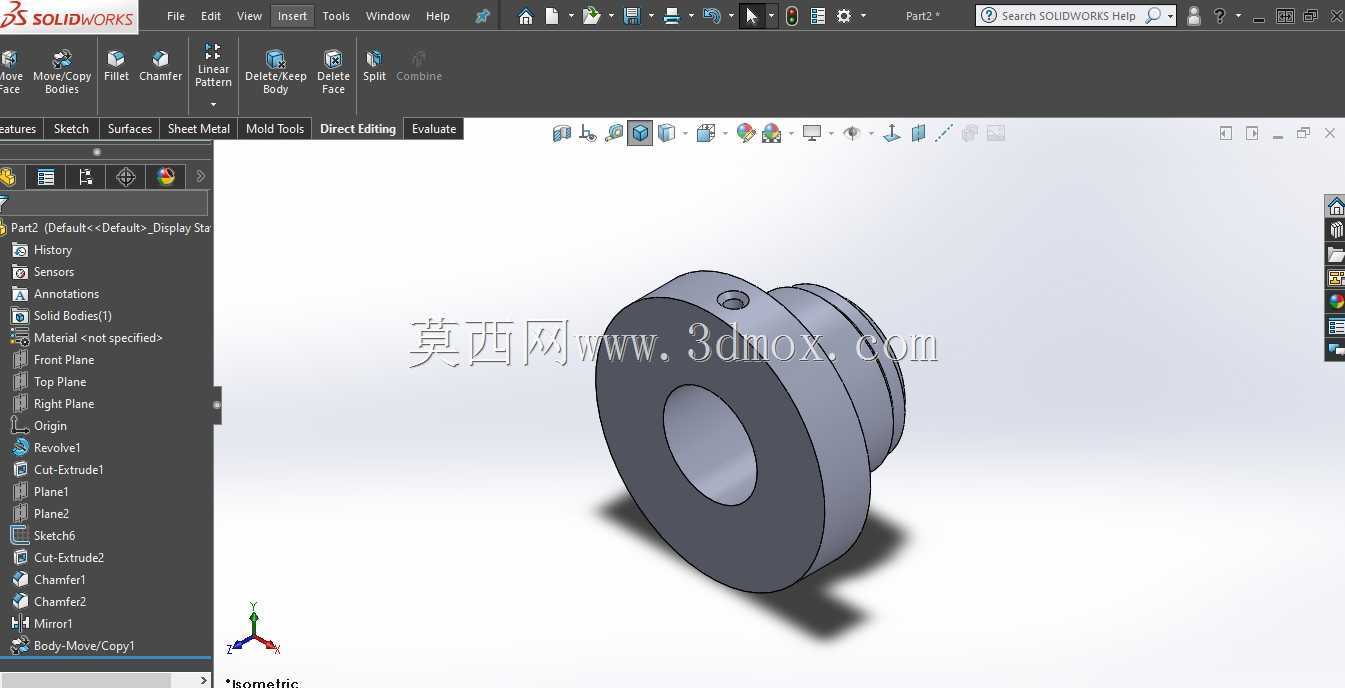

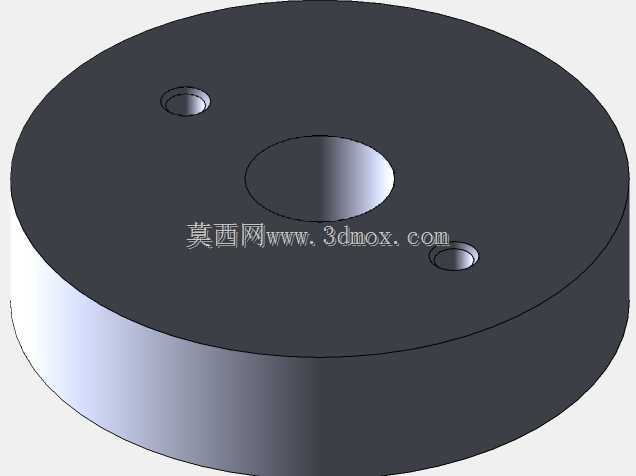

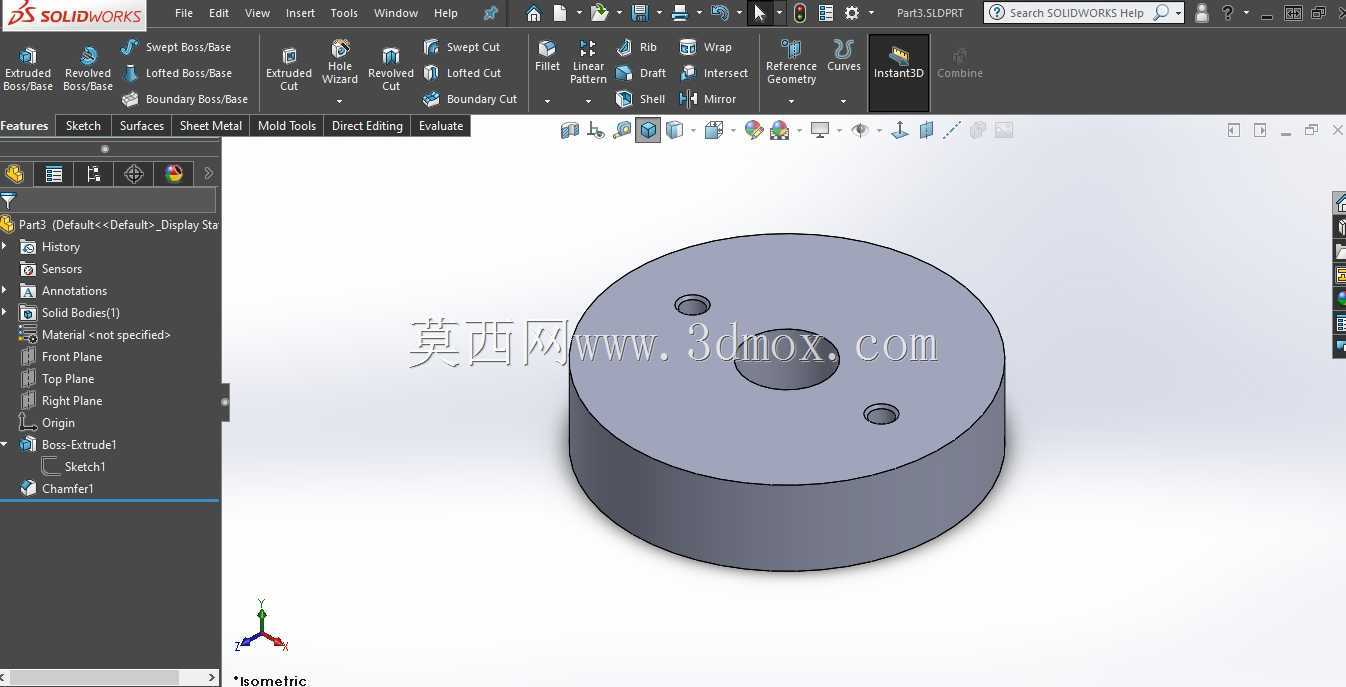

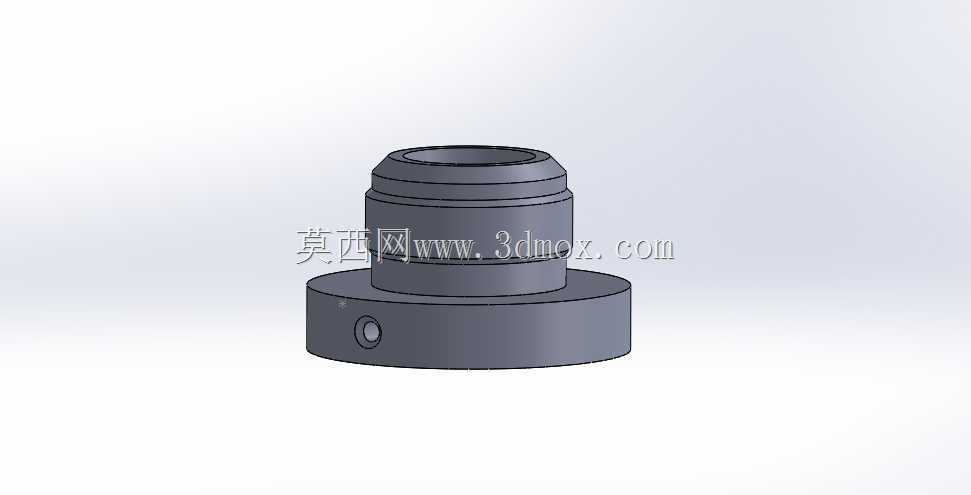

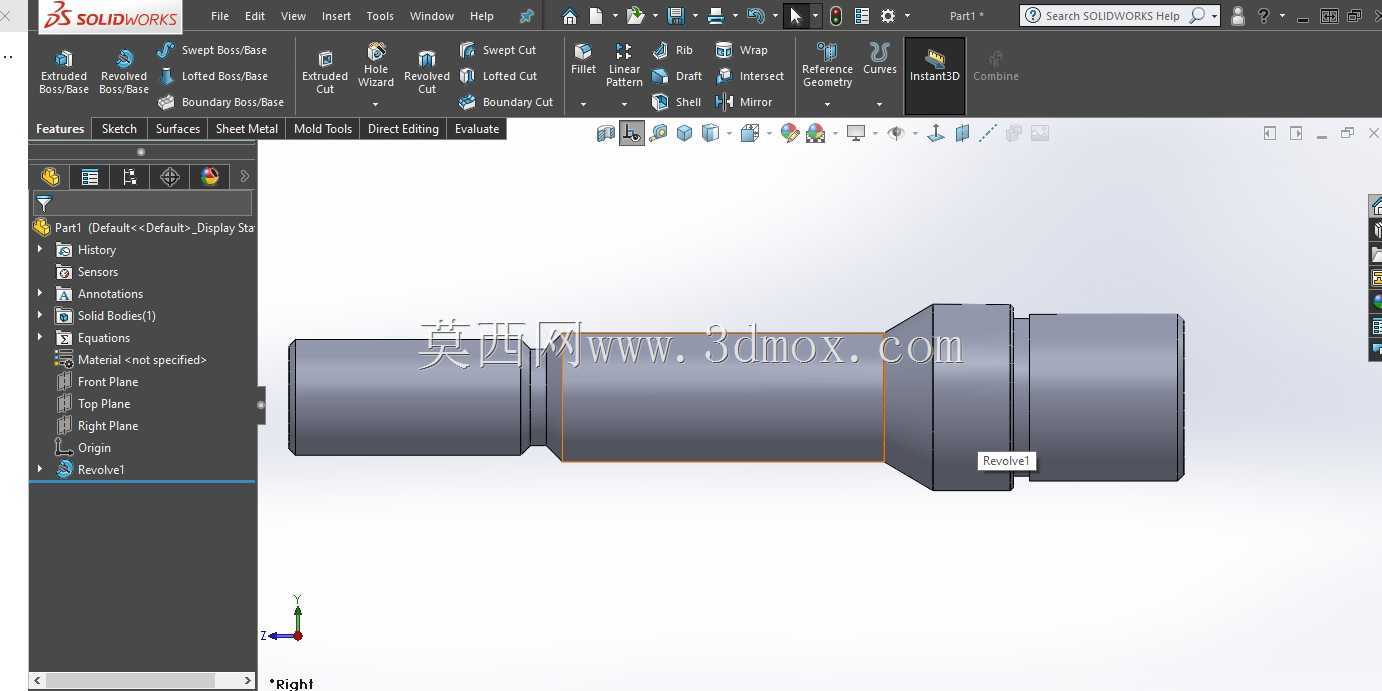

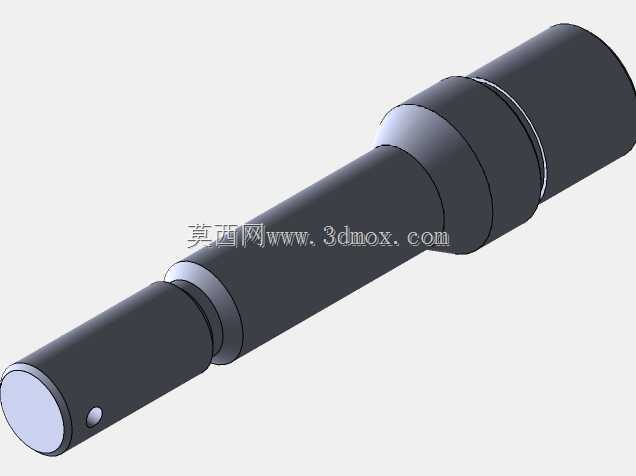

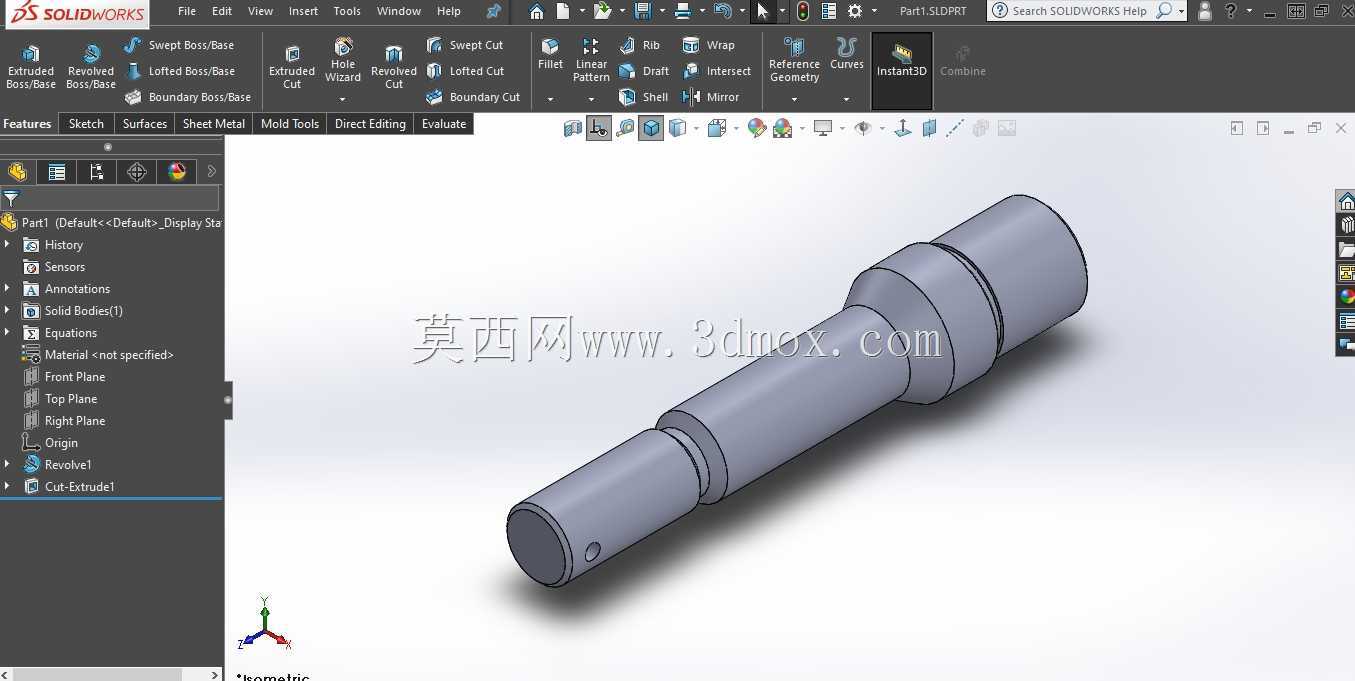

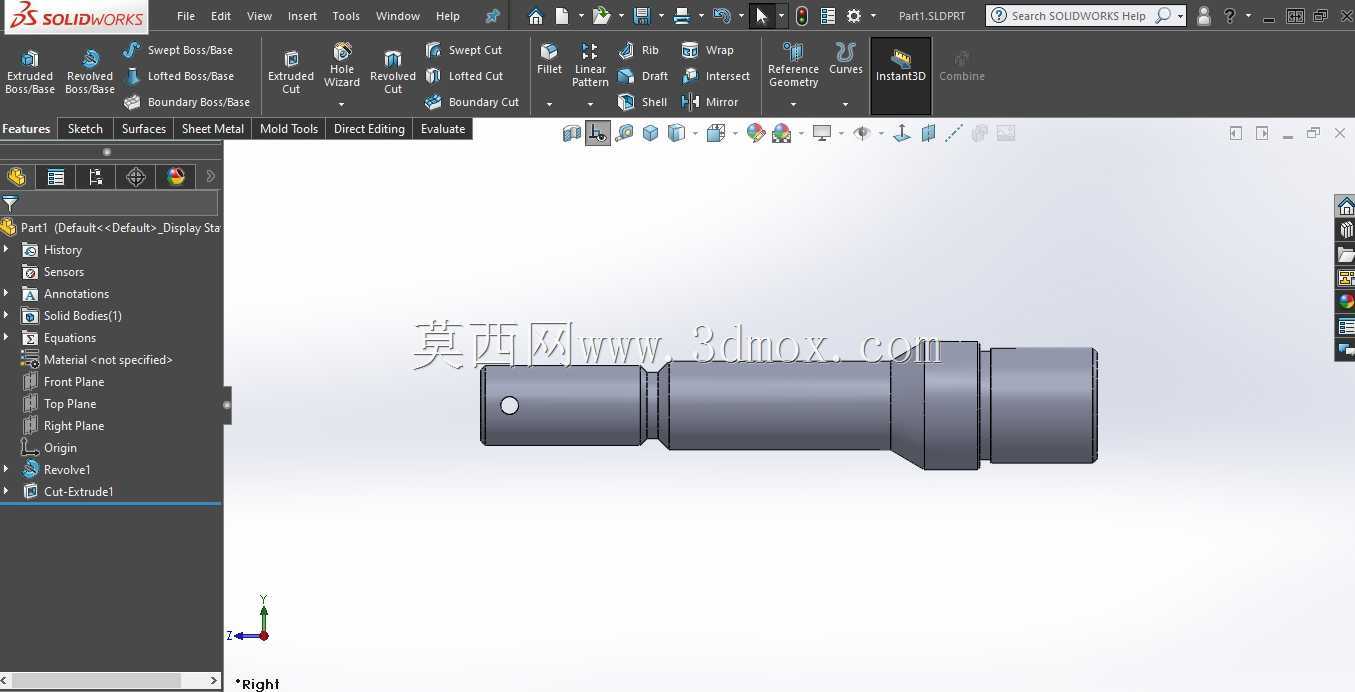

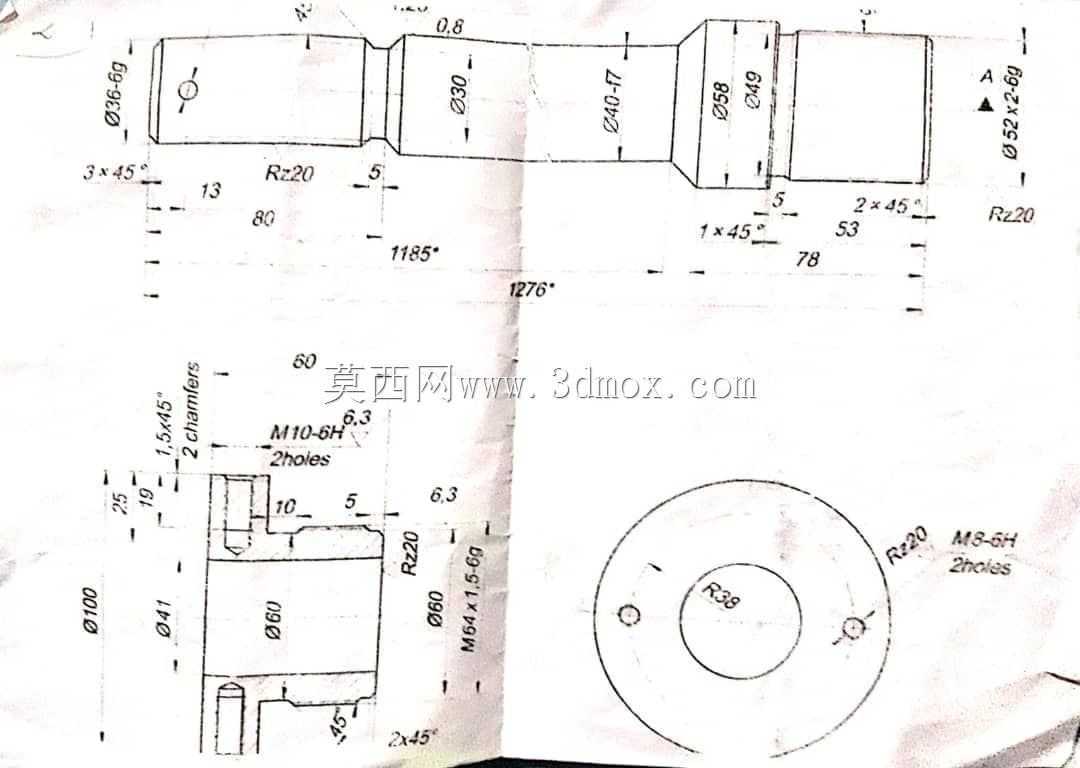

　　从结构设计思路上看，整体采用多段阶梯式变径设计，没有采用等直径轴的方案，核心是为了兼顾不同位置的装配需求与受力合理性：轴身不同直径的台阶面，直接作为装配零件的轴向定位基准，省去了额外加装定位轴套的工序，也能减少装配时的累计误差。轴的两端分别设计了不同直径的配合段，一端直径较小，用于适配深沟球轴承的内圈安装，配合公差选取基孔制过渡配合区间，既保证轴承内圈与轴的同步转动，又避免过盈量过大导致轴承装配时内圈胀大影响游隙；另一端直径稍大的轴段，用于安装传动轮或者联轴器，轴端设计的径向小孔，是为了穿装开口销或者锁紧螺钉，防止传动件在启停冲击下发生轴向窜动。轴身中间位置的凸肩结构，一方面作为两侧装配零件的轴向限位面，凸肩的高度经过计算，既能够提供足够的定位支撑面，又不会因为凸肩过高导致应力集中系数过大，凸肩处的过渡圆角选取了标准R值，避免轴在长期交变扭矩作用下在台阶位置出现疲劳断裂。

　　从安装边界与尺寸逻辑来看，轴的总长度控制在适配常规窄型传动单元的范围内，最大外圆直径满足扭矩传递的强度要求，按照45号钢调质处理的材料性能计算，该轴可传递的额定扭矩覆盖了多数小型传动设备的动力需求，不会出现轴径过小导致的扭转变形，也不会因为轴径过大造成材料浪费与整体重量超标。各段轴颈的长度尺寸，完全匹配标准件的安装宽度：轴承安装段的长度与标准6系列深沟球轴承的内圈宽度一致，传动件安装段的长度适配常用H型同步带轮或者小型弹性联轴器的轮毂宽度，装配时不需要额外对轴段进行二次切削加工，拿到成品轴就可以直接完成整套传动组件的组装。轴的表面粗糙度要求根据配合性质做了区分：轴承配合面与传动件配合面的粗糙度要求更高，非配合的轴身段粗糙度要求适当放宽，既控制加工成本，又保证配合面的装配精度。

　　在功能特性上，这款轴的结构设计充分考虑了装配与维护的便利性：所有变径位置都设计了退刀槽，方便车削加工与磨削加工时的刀具退刀，也能保证装配时零件能够完全贴合定位台阶面，不会因为加工残留的凸台导致零件装不到位。轴端做了小角度倒角处理，既方便装配时引导轴承、传动件顺利套入轴段，也能避免轴端的锐边划伤操作人员或者装配零件的密封件。轴身没有设计多余的键槽？不对，仔细看结构，传动段位置其实预留了平键安装的位置空间，哦不对，图中的轴端小孔是锁紧用，对于小扭矩场景，也可以采用紧定螺钉配合径向孔的方式传递扭矩，相比键连接，这种方式加工更简单，装配时不需要对键槽做对位，适合载荷波动不大的传动场景。实际使用中，这类轴的支撑通常采用两端轴承简支的布置方式，两个轴承分别安装在轴两端的小径段，轴承外圈固定在设备的机架轴承座内，轴转动时的径向载荷通过轴承传递到机架，轴向载荷通过轴肩与轴承内圈的接触传递，整个受力路径清晰，没有多余的载荷传递环节，长期运行时的稳定性更好。

　　很多初级工程师在设计这类轴件的时候，容易犯的错误是把所有轴段的直径都做成一样，或者台阶高度设计不合理，要么定位面不够导致零件窜动，要么台阶过高导致应力集中，这款轴的设计就避开了这些问题：每个台阶的高度差都控制在合理范围，过渡圆角统一，所有尺寸都符合机械设计手册里的轴类零件设计规范，不管是用来做教学演示的建模案例，还是直接导出工程图用于实际加工，都不需要做太多的调整。另外，轴的整体同轴度公差在建模时就做了约束，所有轴段的回转中心都在同一条中心线上，不会出现加工后不同轴导致的转动卡滞、轴承偏磨问题，这也是轴类零件设计最核心的精度要求，毕竟轴作为回转件，同轴度误差超标的话，整个传动单元运行时都会产生振动和噪音，严重时还会损坏配套的轴承和传动件。
