12mm杆径配套C型开口固定杆夹结构

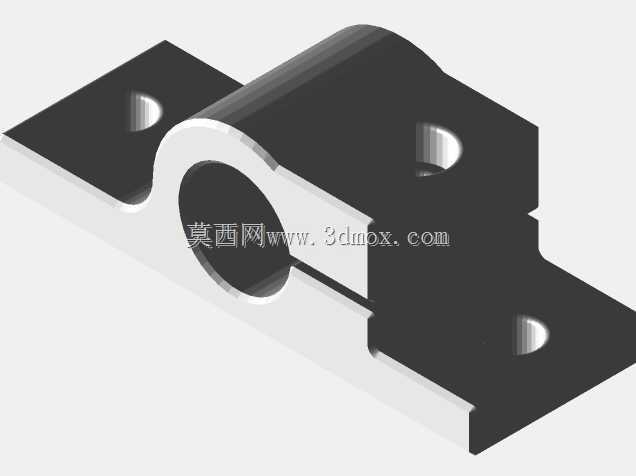

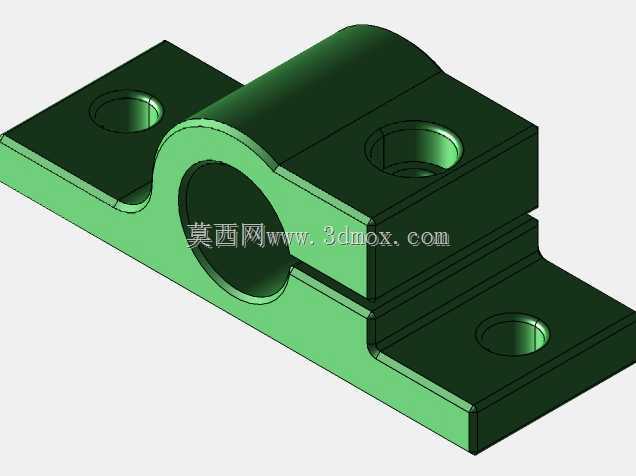

　　在工业铝型材搭建的自动化产线、小型设备机架、DIY工装台架场景里，圆形杆件的快速固定一直是零散装配环节里容易被忽略但影响装配效率的细节，这款适配12mm杆径的C型开口杆夹，就是针对这类场景优化的固定连接件。不同于传统闭合式抱箍需要先将杆件从端部穿入的装配限制，这款杆夹采用侧开口的C型结构，装配时可以直接从杆件的侧向卡入安装位，不需要调整杆件上已装的其他附件，在后期改造、加装传感器支架、导向杆挡块的场景里，能大幅减少拆装工作量。从结构设计来看，夹体的开口弧度做了适配12mm圆杆的贴合曲面，卡入后曲面和杆身的接触面积能达到杆周向的三分之一以上，避免点接触造成的杆面压痕，同时夹紧时的受力分布更均匀，不会因为单点受力导致杆件偏移设定位置。

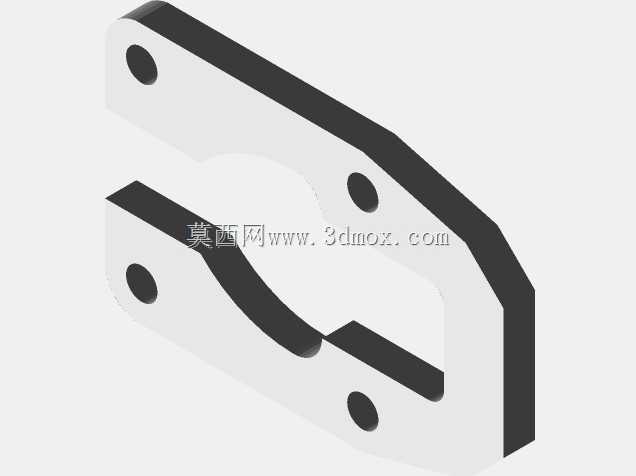

　　夹体上共设置四个安装孔，分为两组功能孔位：靠近开口侧的两个孔位适配4mm圆头螺钉，这组螺钉的作用是在夹体卡入杆件后，通过拧紧螺钉缩小开口的间隙，让夹体内壁紧紧箍住12mm杆身，实现夹体和杆件之间的无相对滑动固定；远离开口侧的另外两个孔位适配5mm圆头螺钉，这组孔位用于将整个夹体固定在20mm规格的工业铝挤压型材上，孔位的中心距完全匹配20mm型材的标准槽口间距，安装时不需要额外打孔或者转接板，直接用配套的T型螺母就能完成固定，安装边界完全贴合20mm型材的端面尺寸，夹体固定后不会超出型材的侧边轮廓，不会和型材上安装的其他板件、输送轨道产生空间干涉。

　　从实际使用的工况适配来看，这款杆夹的夹体厚度做了针对性优化，既不会因为厚度过薄导致夹紧时夹体变形，出现锁不紧杆身的问题，也不会因为厚度过大占用过多安装空间，在狭窄的设备内部走线区域、传感器安装密集的检测工位，都能顺利完成安装。在做结构设计的时候，特意将夹紧螺钉的安装方向和型材固定螺钉的安装方向设置在同一侧，装配时操作人员不需要变换工具的操作角度，在机架的侧面、底面等操作空间受限的位置，单手就能完成螺钉的拧紧作业，降低装配的操作难度。

　　和市面上常见的塑料快拆杆夹不同，这款夹体的结构刚性更强，夹紧后能承受一定的侧向载荷，在固定小型导向杆、挡料杆、传感器安装杆的时候，不会因为设备运行的轻微震动出现夹体移位、杆件下垂的问题，适合用在有一定稳定性要求的工装定位场景。另外，夹体的开口边缘做了小尺寸的倒角导向，卡入杆件的时候不需要完全对齐开口，顺着倒角就能顺利滑入夹体的卡位，在批量装配的时候能减少对位的时间消耗。夹体的外轮廓没有多余的凸起结构，所有边角都做了钝化处理，安装完成后不会有尖锐的边角划伤操作人员或者刮破设备的走线外皮，符合车间装配的安全要求。在实际选型适配的时候，只要是杆径公差在±0.2mm以内的12mm圆形杆件，不管是光轴、碳纤维杆还是硬质塑料杆，这款夹体都能实现稳定夹紧，不需要额外加垫片或者做表面处理，适配性覆盖了大部分常规的轻型杆类固定需求。在做三维建模的时候，所有孔位的位置度、开口曲面的轮廓度都按照实际装配的公差要求做了约束，模型的装配间隙完全模拟实际零件的装配状态，导入装配体后可以直接做干涉检查，不需要再调整尺寸就能直接用于工程图出图或者3D打印打样验证。
