可调式显微镜树莓派相机适配安装结构

　　这套适配结构主要面向实验室常规正置生物显微镜、体视显微镜的数码化改造场景，解决普通显微镜无法直接接驳树莓派相机进行图像采集、延时拍摄、自动化视觉分析的痛点。日常在微生物观察、金相试样检测、教学实验演示这类场景中，操作人员经常需要把目镜端的光学画面转换成数字信号，传统的转接方案大多是固定高度的硬连接，一旦遇到不同目镜出瞳距离差异、不同厚度的相机传感器安装偏差，很容易出现画面边缘暗角、对焦行程不足、光轴偏移的问题，这套结构正是针对这些实际使用中的痛点做的针对性设计。

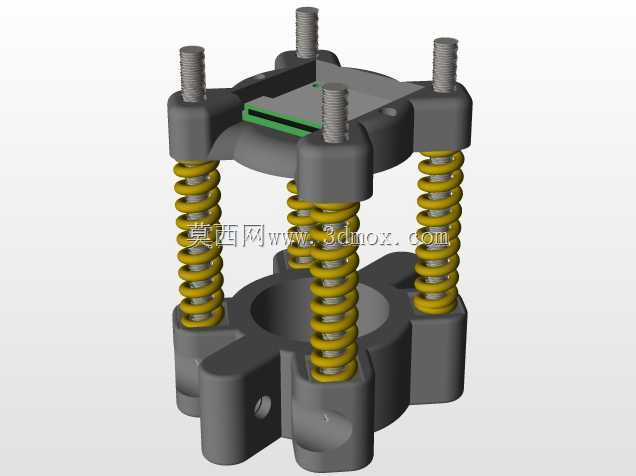

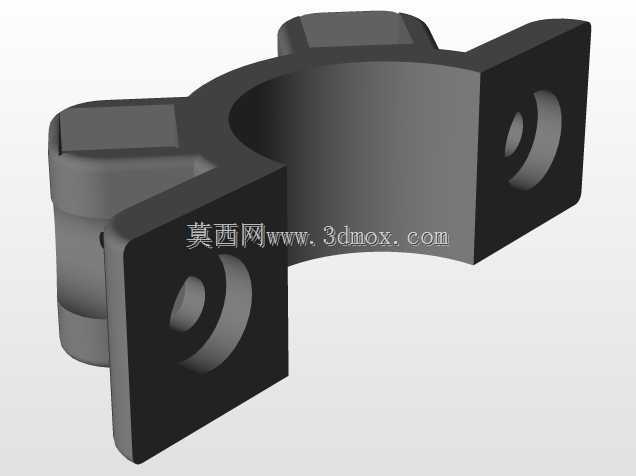

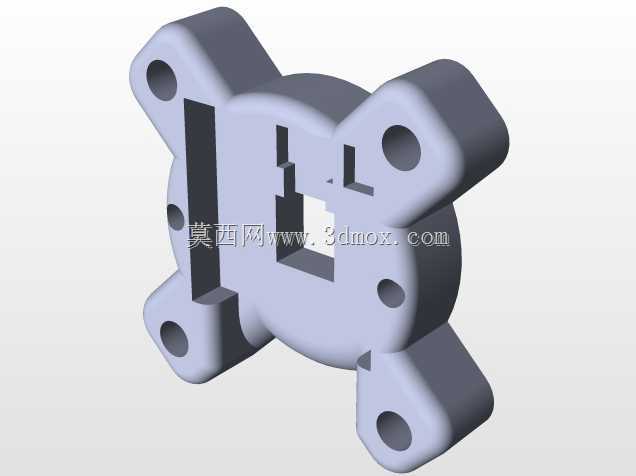

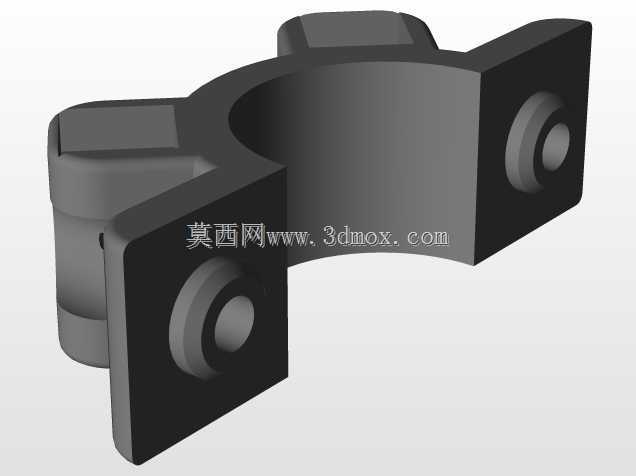

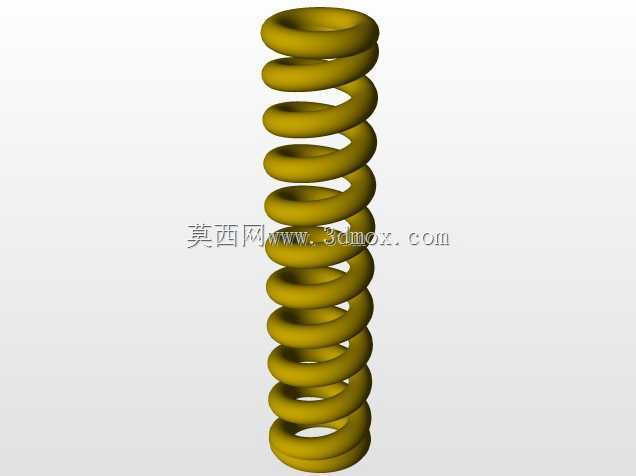

　　从功能实现上看，整个结构分为三个核心功能区段：底部的显微镜目镜座卡合段、中部的弹性调姿缓冲段、上部的相机固定安装段。底部卡合段做了和标准显微镜目镜筒外径匹配的圆弧定位面，安装时直接替换原有目镜套入镜筒即可，不需要对原有显微镜做任何打孔、改装，不会破坏原有设备的光学结构，拆下之后显微镜可以立刻恢复目视观察状态，适配绝大多数23.2mm、30mm标准接口的国产及进口常规显微镜。中部的四组导柱弹簧结构是整个设计的核心，四根均匀分布的导柱给上部相机安装板提供了稳定的垂直导向，配合等刚度的压缩弹簧，可以让相机安装板在一定行程范围内上下浮动调整，一方面可以适配不同出瞳距离的目镜，找到最佳的成像面位置，避免出现画面中心清晰边缘发虚的情况；另一方面弹簧提供的预紧力可以让整个安装结构在调整到位后保持稳定，不会因为设备轻微震动、实验室台面的微小扰动出现焦距漂移，同时在不小心触碰相机的时候，弹性结构可以提供一定的缓冲量，不会硬顶到目镜镜片造成光学元件损伤。上部的相机安装板预留了树莓派相机的标准安装孔位，同时做了居中的通光孔，通光孔内径匹配树莓派相机的镜头视场角，不会遮挡成像光路，安装板上的固定孔做了微小的腰型余量，允许安装时对相机做小范围的XY向位置调整，保证相机传感器中心和显微镜光轴完全重合，避免出现画面一侧亮一侧暗的渐晕问题。

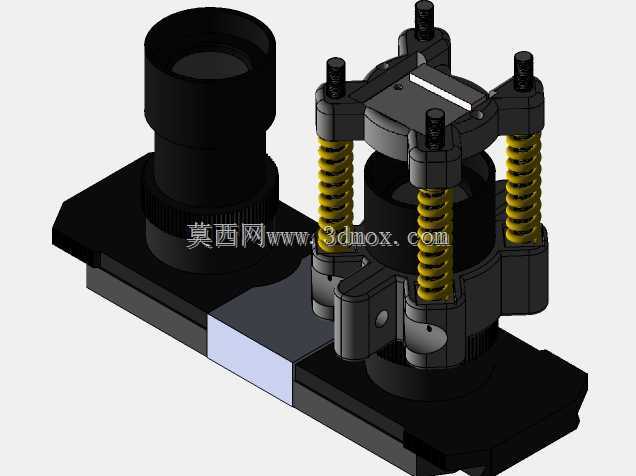

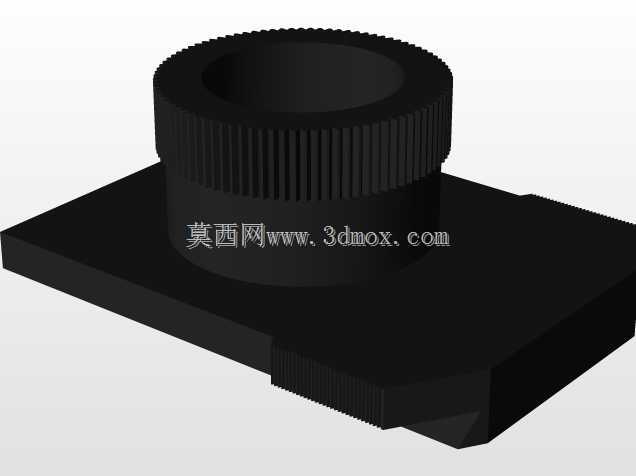

　　从安装边界尺寸来看，整个结构套入目镜筒后的总高度控制在85mm以内，横向最大宽度不超过70mm，安装之后不会遮挡显微镜物镜转换盘的操作空间，也不会和显微镜的载物台移动手柄、调焦旋钮产生干涉，常规实验室显微镜的目镜筒周边空间都可以容纳。导柱的有效浮动行程是12mm，覆盖了绝大多数常规目镜的出瞳距离调整范围，弹簧的预压量设置为3mm，既可以保证调整时的阻尼手感适中，不会太松垮也不会太紧导致调整费力，又能在调整到任意位置时提供足够的保持力，不需要额外的锁紧结构就可以固定位置。和旁边独立设计的镜头转接筒配合使用时，可以根据不同型号的树莓派相机镜头焦距更换对应的转接套筒，套筒和底部卡合座之间做了定位止口，更换时不需要重新调整光轴，只需要上下微调浮动板的位置就可以快速找到清晰成像点。

　　实际使用中，这套结构不需要额外的辅助固定件，依靠底部卡合面和目镜筒的间隙配合就可以稳定安装，对于需要长时间做定时拍摄、微生物生长记录、金相组织变化观察的场景，整个结构的稳定性可以满足连续数百小时的拍摄需求，不会出现焦距偏移、结构松动的问题。结构上所有的受力部件都做了等强度设计，导柱采用和安装板垂直的布置方式，避免侧向弯矩导致的卡滞，弹簧的选型经过实际成像测试，弹力不会过大导致压坏目镜筒外壁的装饰层，也不会过小导致相机自重下压改变焦距。安装板上的走线槽预留了足够的空间，树莓派相机的柔性排线可以顺着导柱侧边引出，不会被夹在活动结构中间造成排线破损，也不会因为排线的拉扯力改变相机的位置。
