DIY乐高兼容红外信号发射装置结构设计

　　这款适配乐高积木体系的红外发射装置，核心定位是面向创客教育、小型智能积木系统改造的功能拓展部件，可直接嵌入标准乐高科技组搭建的各类装置中，为静态积木结构补充红外遥控信号发射能力，常见于学生科创项目、桌面级智能交互装置搭建、小型机器人原型验证等场景，解决普通积木结构无法实现无线红外指令传输的痛点。从结构设计逻辑来看，整体外壳完全遵循乐高标准凸点接口规范，顶部预留的三个标准积木连接凸点，尺寸公差控制在0.1mm以内，可与任意标准乐高梁、板类零件实现无间隙拼接，底部的安装基面设置了定位沉孔，既可以直接叠装在乐高积木底座上，也能通过M2规格螺丝固定在自定义的电子安装支架上，适配不同搭建场景的安装需求。

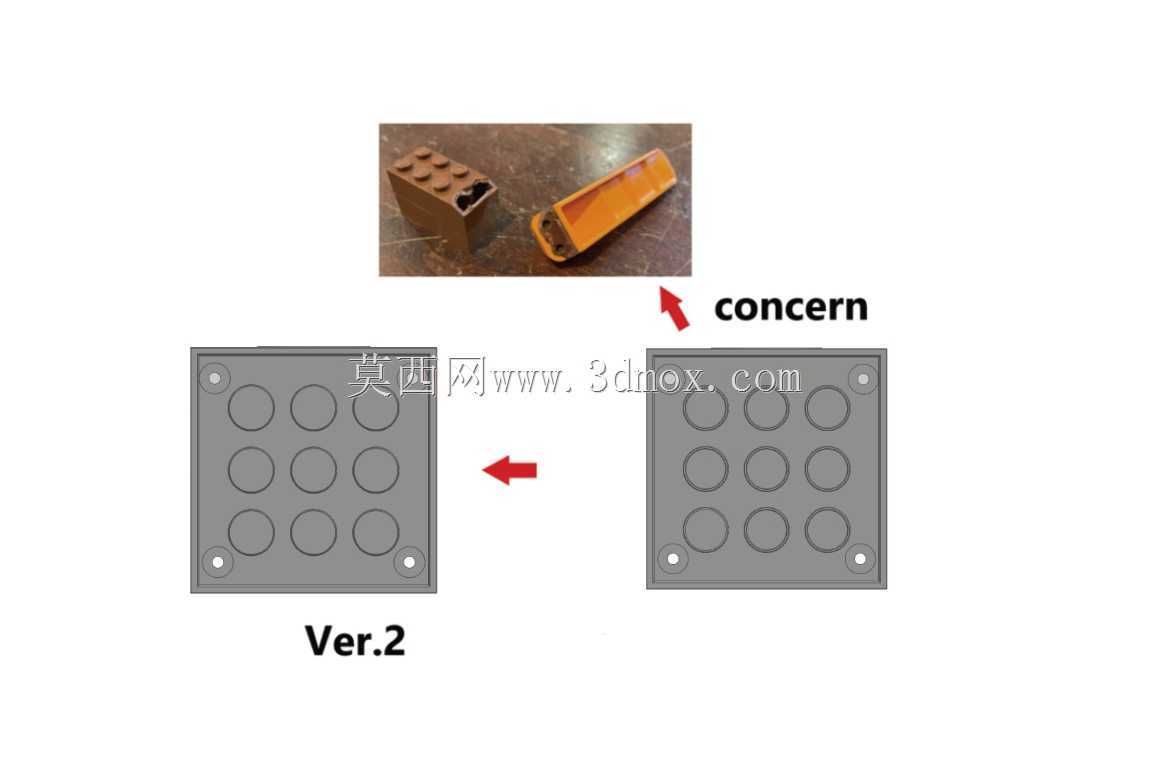

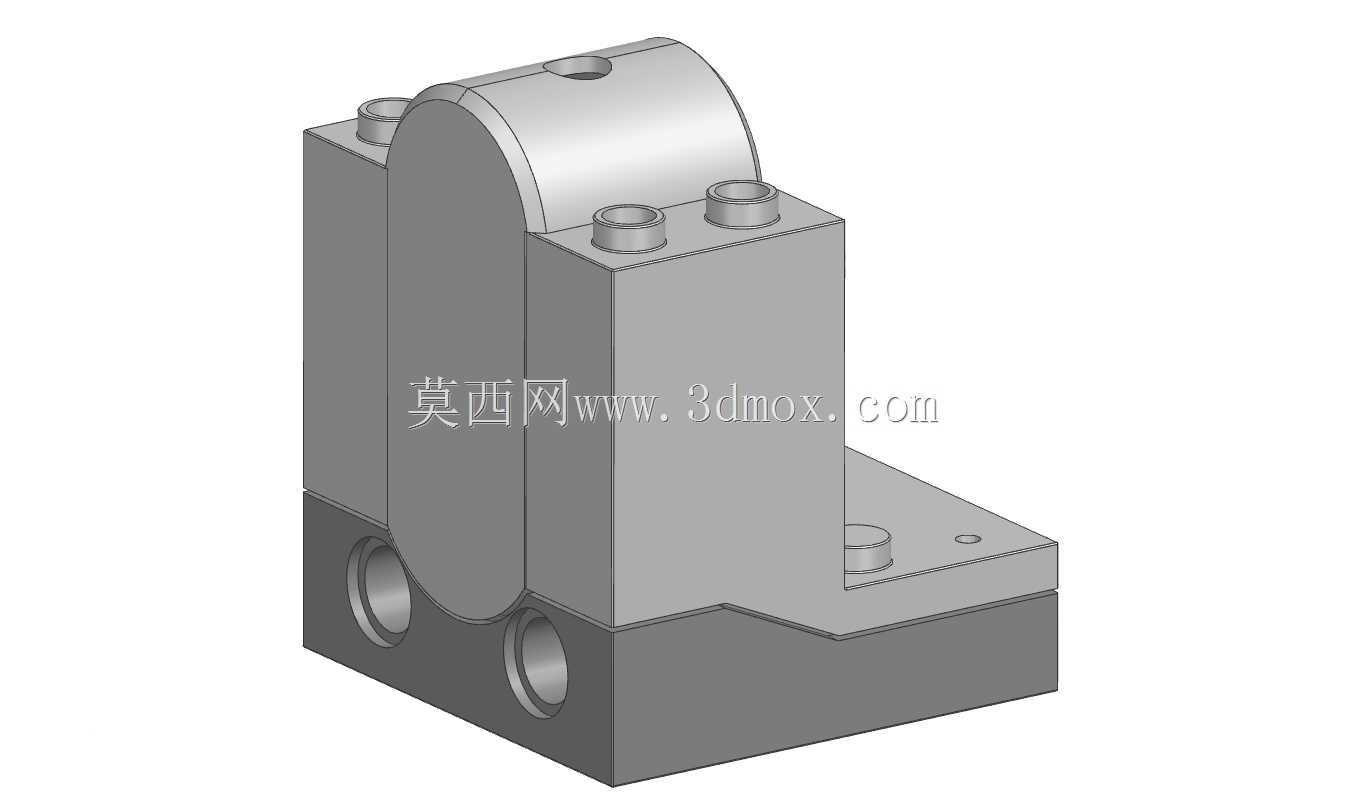

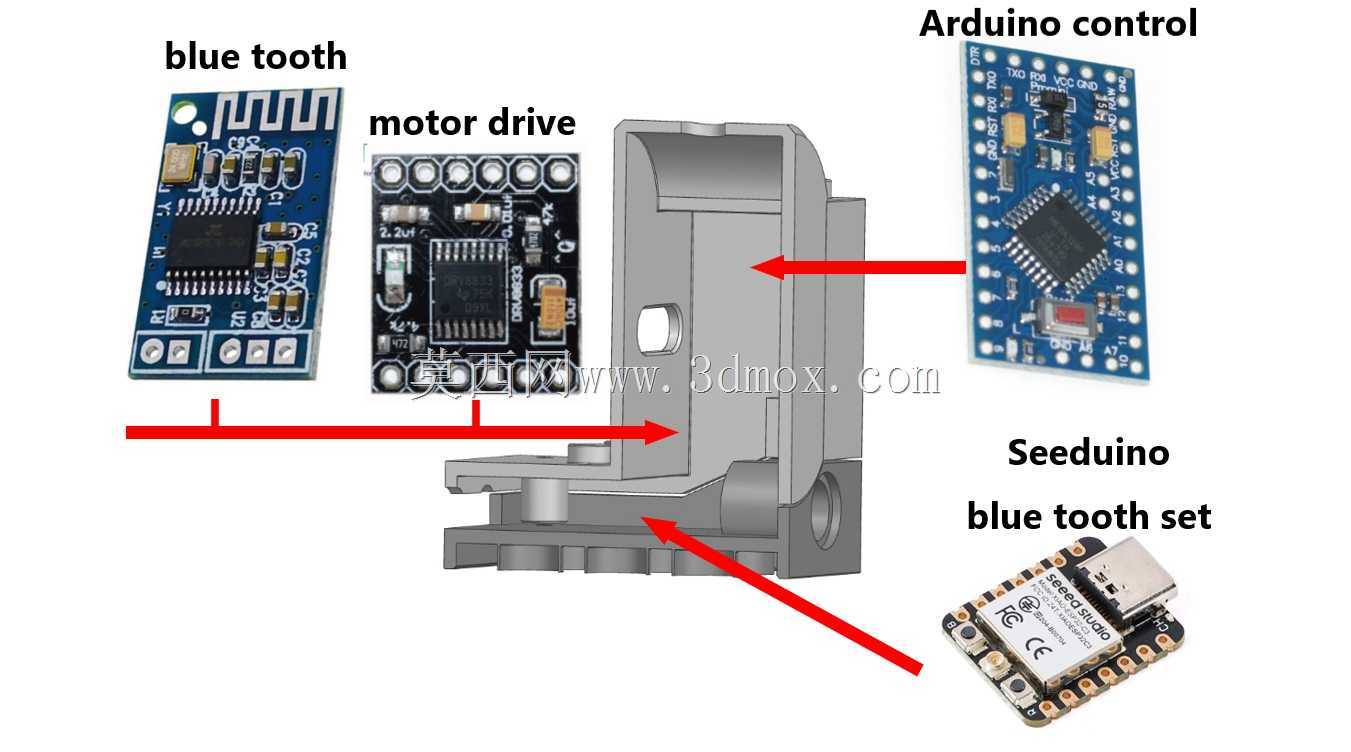

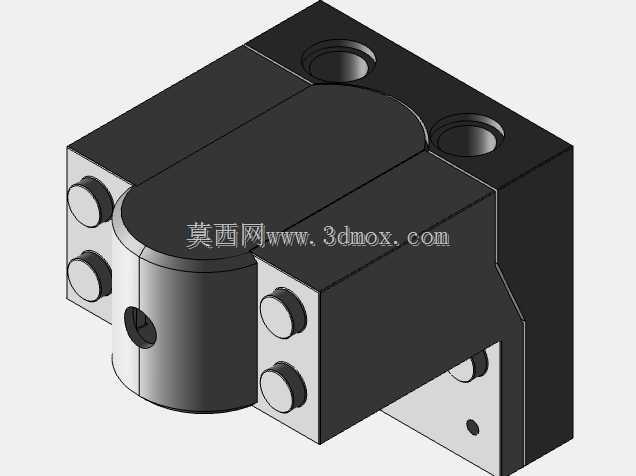

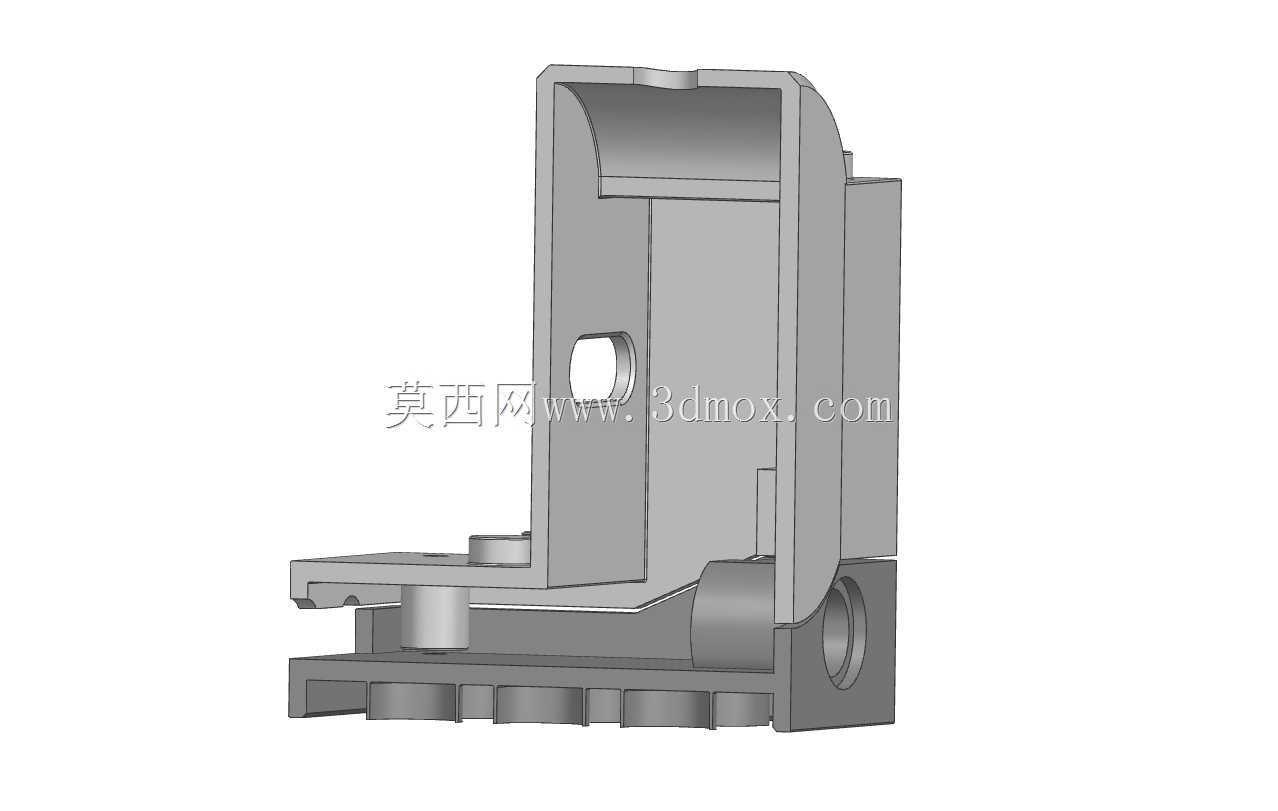

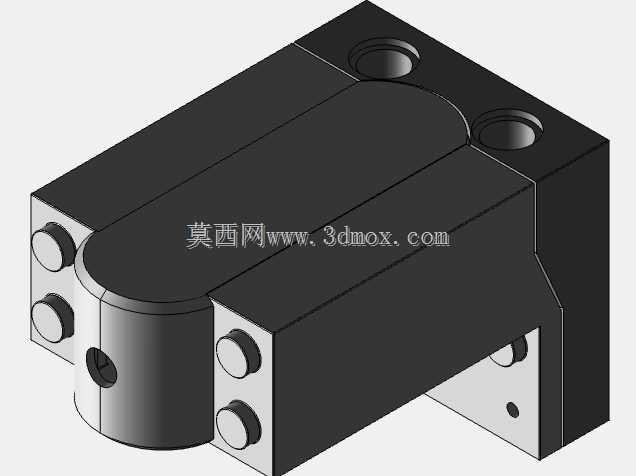

　　装置内部的腔体结构做了分层设计，下层预留的两个圆形通孔为红外发射管的信号导出通道，通道角度做了15度的扩散倒角，可保证红外信号的覆盖角度达到120度，避免信号发射死角；中层腔体用于放置核心控制电路板，腔体内部设置了两个0.8mm高的定位筋，可直接卡入常见的小型控制板，无需额外打胶固定，装配时直接滑入即可完成定位；上层的半圆弧凸起结构为电池仓的容纳空间，可容纳单节小型锂电池，圆弧过渡的外形既避免了直角结构的应力集中问题，也和乐高体系的圆润设计语言保持统一。

　　从实际使用的功能特性来看，该装置可通过配套的驱动板实现自定义红外编码发射，能够匹配市面上常见的红外接收端设备，既可以作为乐高遥控系统的补充发射端，也能独立作为小型红外控制节点，接入自定义的创客控制系统中。结构设计时充分考虑了FDM3D打印的工艺特性，所有壁厚均设置为1.8mm，无小于45度的悬空结构，打印时无需添加支撑即可完成成型，外壳的拼接缝处做了0.2mm的错位止口，装配后可实现无明显缝隙的外观效果，同时避免内部电路板外露。

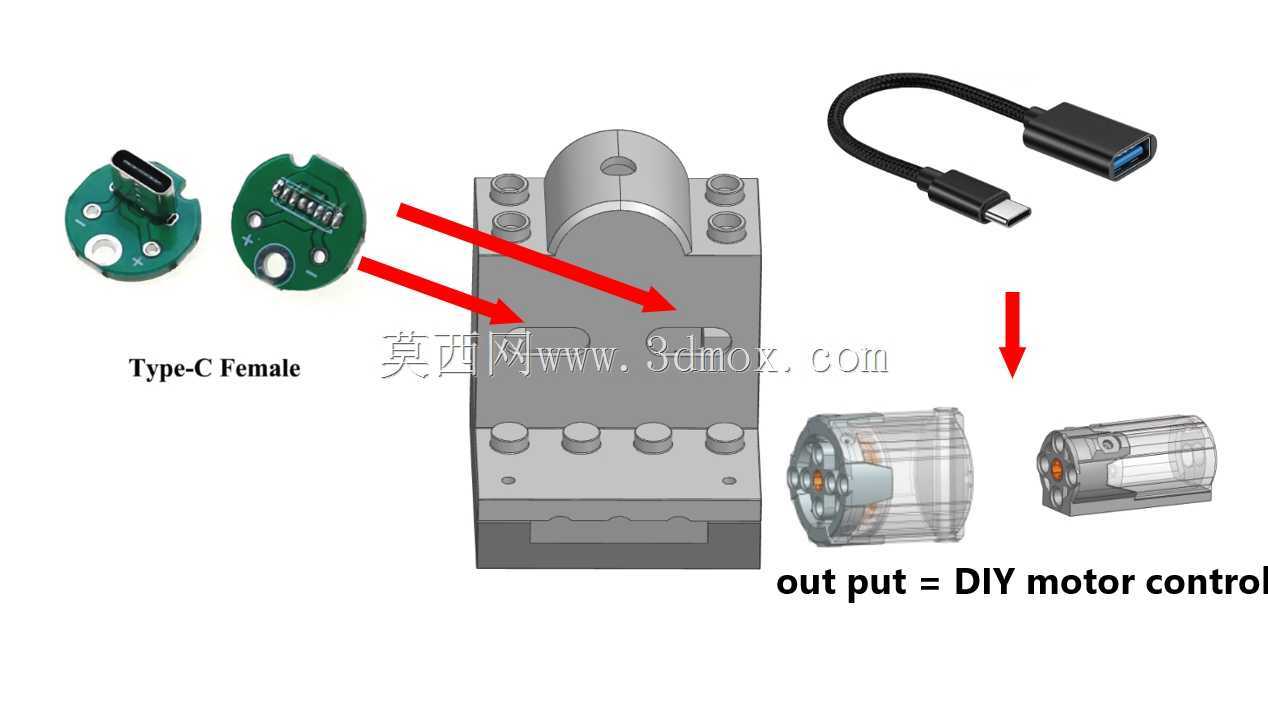

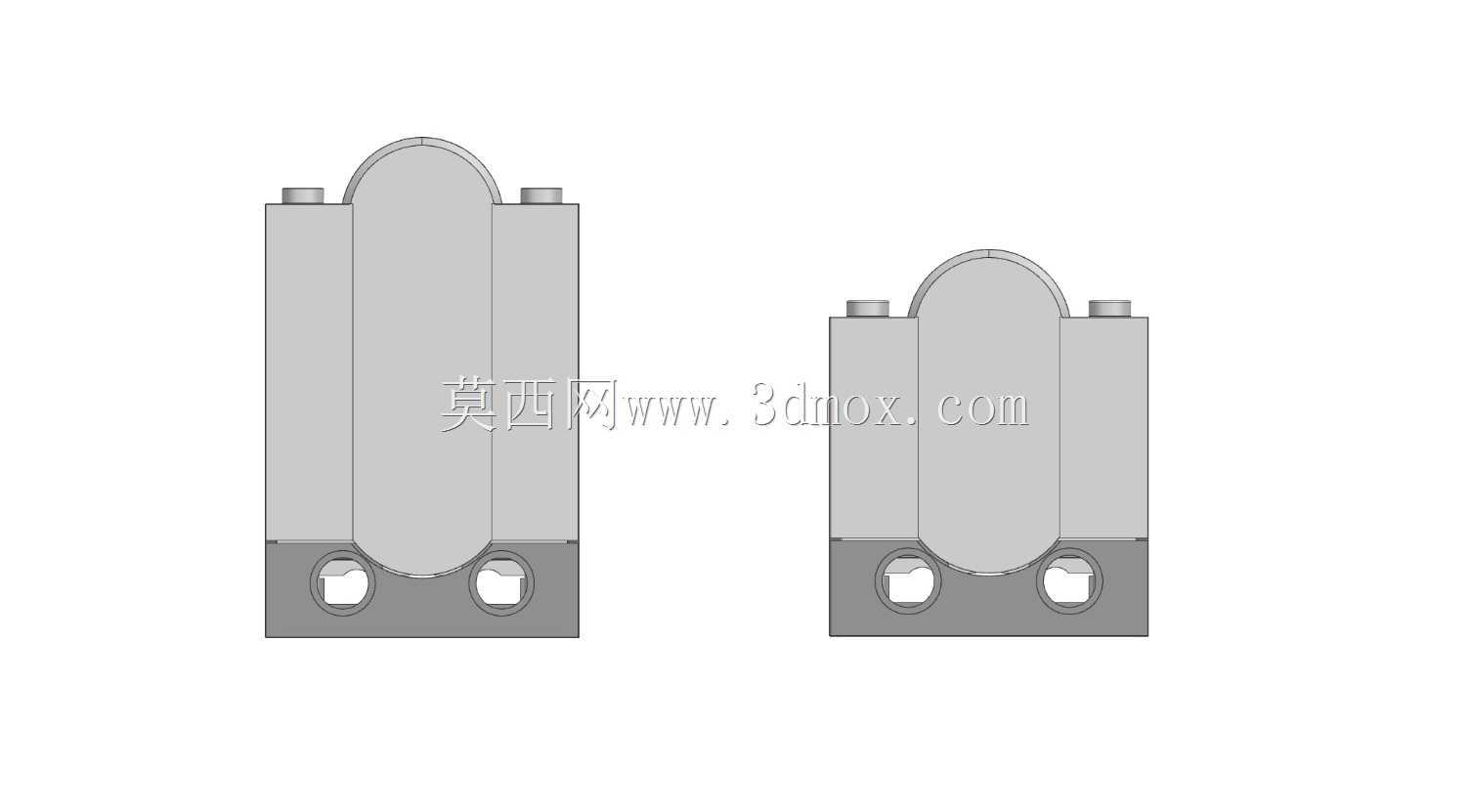

　　安装边界方面，装置整体的长宽尺寸适配乐高3x6凸点的标准安装位，总高度控制在3个标准积木单位以内，不会占用过多的搭建空间，底部的安装基面平面度控制在0.05mm以内，叠装在积木结构上时不会出现倾斜晃动的问题，两侧的垂直安装面可额外加装乐高销钉，实现侧向的结构固定，满足多方向的搭建需求。在电路适配结构上，内部预留了走线槽，可将电路板的接线顺着槽体引导至侧面的接口位置，避免接线被外壳夹损，红外发射管的安装位设置了定位台阶，可保证发射管的顶端与外表面齐平，既提升外观一致性，也能避免发射管突出受到磕碰损坏。整体结构没有采用复杂的卡扣设计，上下壳体通过两个标准乐高销即可实现固定，拆装时无需借助工具，方便后期更换内部电池或者调整电路配置，非常适合创客群体反复调试修改的使用需求。
