双色拼色蝴蝶造型自行车脚踏结构设计

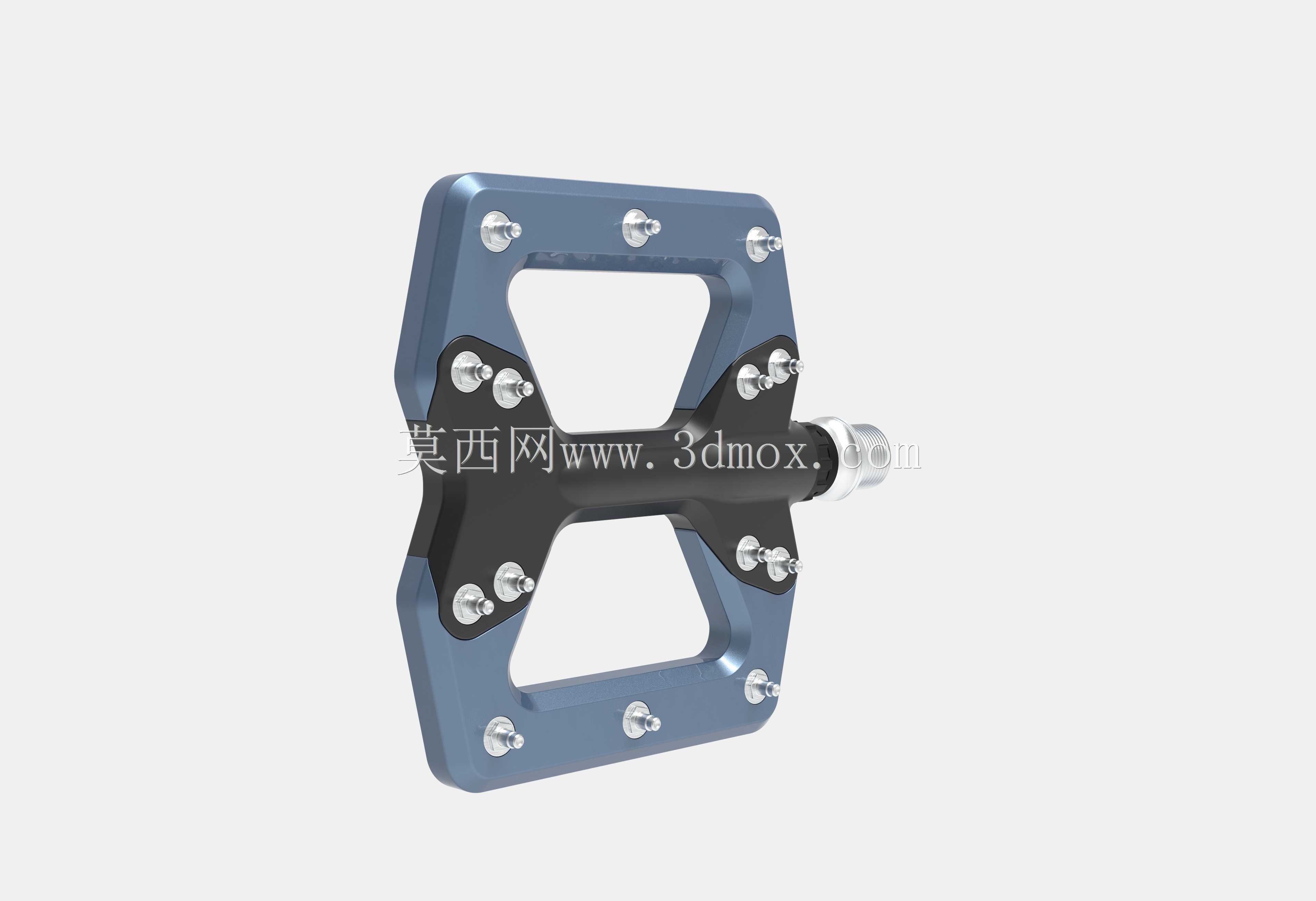

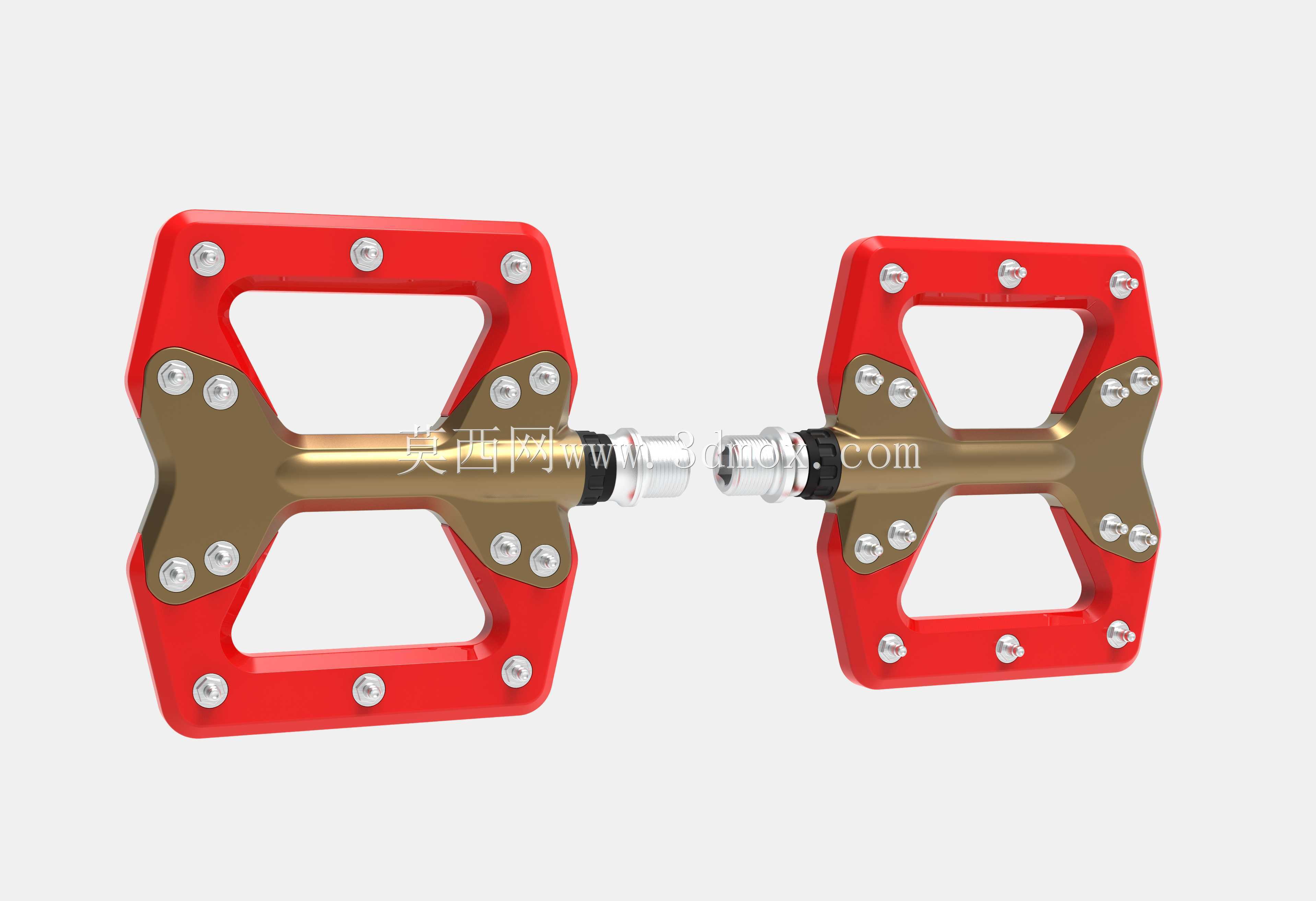

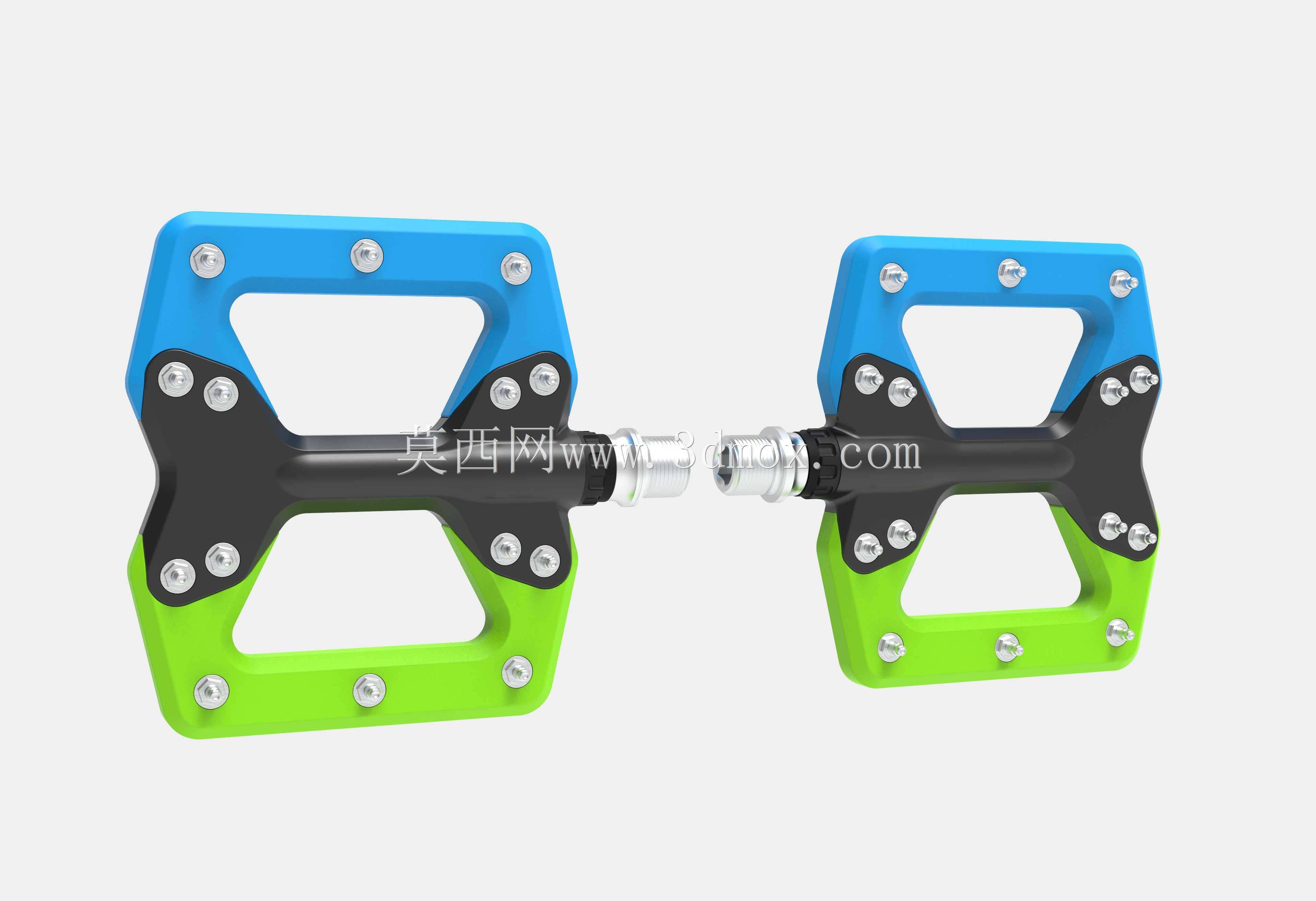

　　这款脚踏的设计核心围绕山地车、城市休闲车的日常骑行与轻度越野场景展开，区别于传统平板脚踏的方正造型，采用上下分色的蝴蝶式镂空框架结构，在保证踩踏支撑面积的同时，通过框架中部的大尺寸镂空设计降低整体自重，减少骑行过程中脚踏带起的泥水堆积，适配多雨、泥泞路段的骑行需求。从结构设计逻辑来看，主体承载框架采用对称式蝶翼布局，上下翼面分别做了不同的色彩区分，既提升外观辨识度，也能在骑行过程中让骑手快速通过视觉定位脚踏位置，减少脱踏概率。每个翼面的边缘均匀布置了多颗突出的防滑钉，防滑钉的突出高度控制在1.5mm左右，既能够在骑手穿着硬底骑行鞋、普通休闲鞋时提供足够的咬合摩擦力，又不会因为钉体过高导致鞋底卡滞，在意外摔车时也能降低剐蹭划伤的风险。

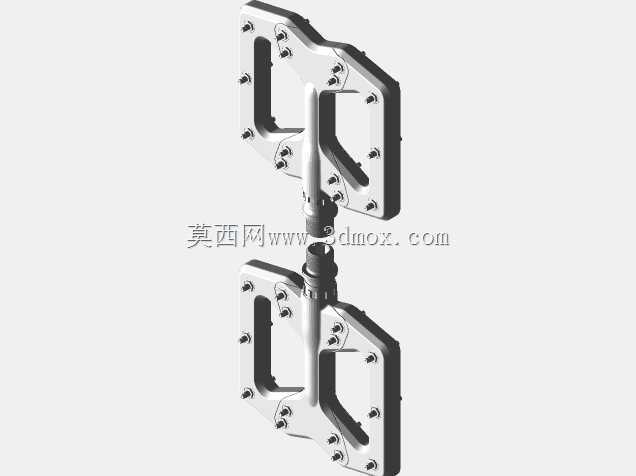

　　中部的主轴连接区域采用高强度的承载结构，将踩踏力均匀分散到上下四个翼面的连接点上，避免传统单平面脚踏在大力踩踏时出现的局部应力集中问题，主轴与脚踏主体的连接位做了密封结构预留，可兼容标准的滚珠或培林轴承组件，适配日常维护保养的拆装需求。安装边界方面，这款脚踏采用自行车行业通用的9/16英寸标准主轴螺纹，可直接适配绝大多数山地车、公路车、城市通勤车的曲柄安装位，不需要额外加装转换配件；整体踩踏面的宽度控制在95mm左右，长度控制在100mm左右，相比窄款脚踏能够给脚掌提供更充足的支撑面积，长距离骑行时能够减少脚掌局部的压力集中，降低骑行疲劳感。

　　框架的边角位置全部做了R3以上的圆角过渡处理，避免尖锐棱角在骑行过程中剐蹭裤腿，或是在车辆倾倒时撞击地面造成框架崩裂。从实际使用场景出发，这款脚踏的镂空结构除了减重之外，还能够在雨天骑行时让落在脚踏面上的雨水快速从镂空区域排出，不会在踩踏面形成水膜导致打滑；上下翼面的防滑钉采用可拆卸式设计，长期使用出现磨损后可以单独更换钉体，不需要整体更换脚踏，降低后续使用成本。设计过程中针对踩踏受力做了针对性的结构强化，主轴连接位与翼面的衔接处做了加厚的加强筋结构，能够承受最大1500N的瞬时踩踏冲击力，满足冲刺、爬坡等大力踩踏场景的强度需求，不会出现框架断裂的问题。

　　整体外形的蝴蝶造型并非单纯的外观设计，上下翼面的弧度完全贴合人脚掌踩踏时的自然角度，当脚掌放置在脚踏中心位置时，前后掌的受力点刚好对应上下翼面的防滑钉密集区域，能够让骑手的发力更直接，减少力量传递过程中的损耗。相比传统的一体式平板脚踏，这种分色蝶形结构在生产时可以采用不同硬度的材质组合，翼面边缘采用高韧性的工程尼龙材质应对撞击，中部承载区域采用高强度铝合金材质保证刚性，兼顾轻量化与结构强度，同时不同材质的色彩区分也能形成独特的外观识别性，满足骑行爱好者对配件个性化的需求。在安装适配层面，这款脚踏的左右侧做了清晰的标识区分，主轴螺纹的旋向符合自行车行业的通用标准，安装时不需要额外调整螺纹配合，按照常规脚踏的安装扭矩锁紧即可，不会出现骑行过程中脚踏松脱的问题。脚踏的整体厚度控制在18mm左右，在保证轴承安装空间的前提下尽可能降低踏面与主轴中心的距离，减少骑行时的力臂损耗，让踩踏发力更顺畅。针对日常使用中的磨损问题，翼面与鞋底接触的区域做了耐磨材质的预留，长期踩踏摩擦也不会出现明显的凹陷磨损，延长整体使用寿命。
