巴基球空间桁架结构教学演示模型

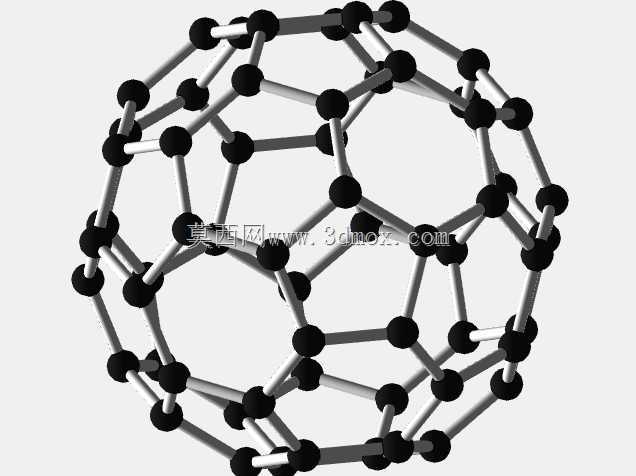

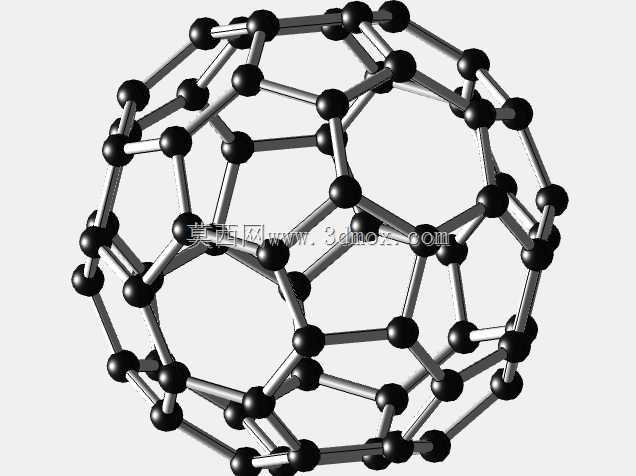

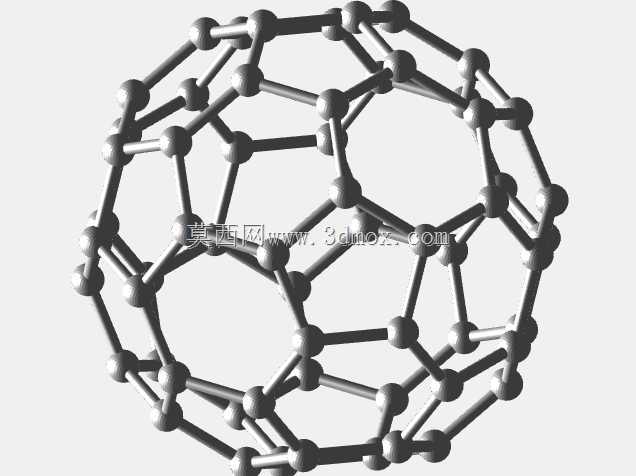

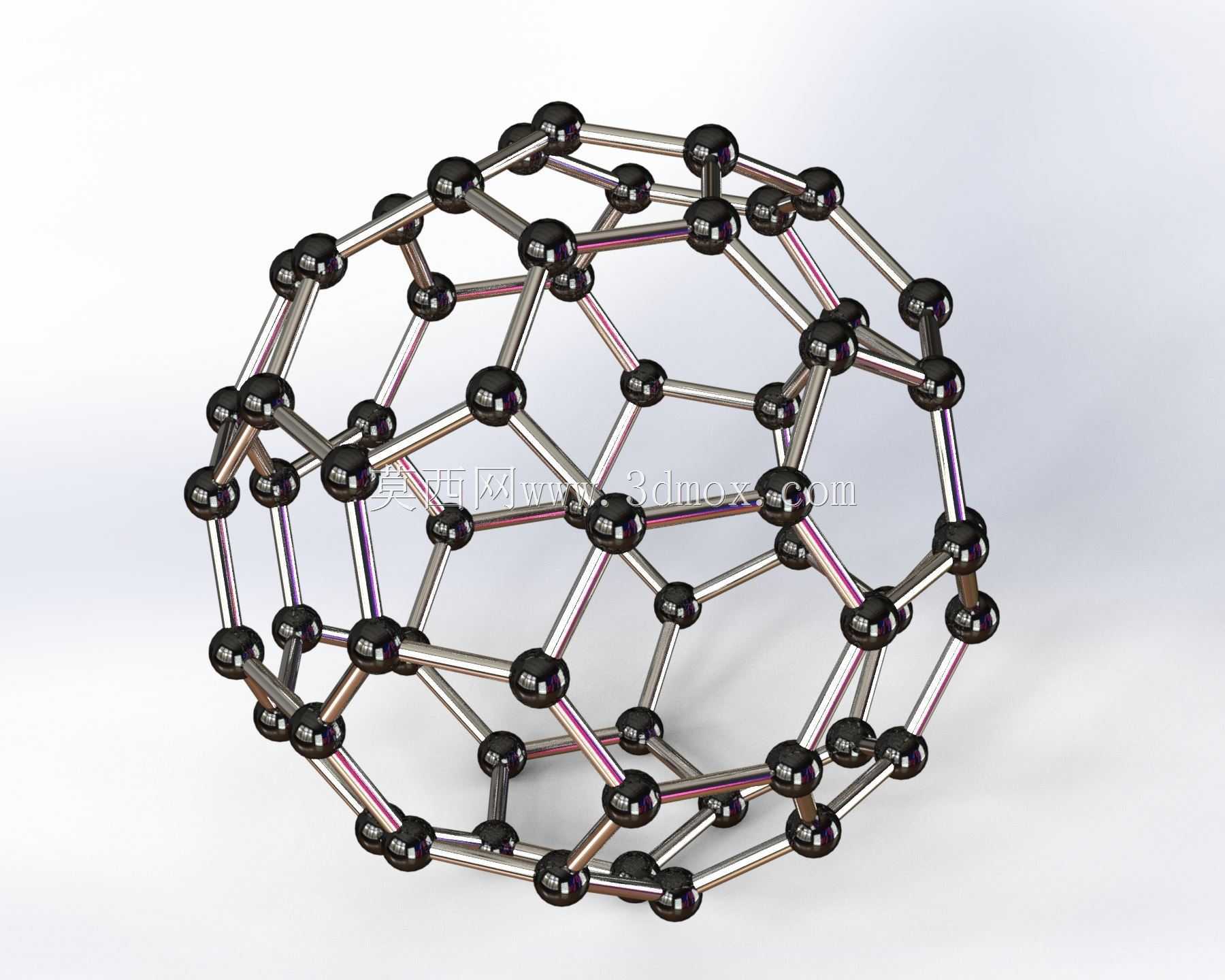

　　该模型还原的巴基球空间桁架结构，最早脱胎于碳60分子的原子排布构型，后续被工程领域借鉴衍生出大跨度空间网架、球形节点连接结构的设计参考逻辑，在科普教学、空间结构验证、文创装置开发场景中均有实际应用价值。从结构设计逻辑来看，整个构型采用等径球节点搭配等长连接杆件的组合方案，所有节点的连接角度完全遵循截角二十面体的几何规律，每一个球节点同时连接三根杆件，相邻杆件之间的夹角保持固定数值，这种对称排布的结构天然具备优异的受力均匀性，外部施加的载荷可以通过杆件快速分散到所有节点，不会出现局部应力集中的问题，这也是大跨度球形网架常采用类似构型的核心原因。

　　在实际教学应用场景中，该模型可以直观展示空间对称结构的受力传递路径，帮助结构设计初学者理解节点铰接、杆件二力杆的受力特性，区别于平面桁架的受力逻辑，空间球形桁架的每个杆件只承受轴向拉压力，不存在额外的弯曲力矩，材料的力学性能可以得到充分发挥。从设计实现的角度来看，建模过程中首先需要确定截角二十面体的几何基准，先绘制正二十面体的基础线框，再对所有顶点进行等距截切，得到12个正五边形面与20个正六边形面的组合轮廓，所有相邻顶点之间的连线即为杆件的中心轴线，球节点的球心恰好落在所有顶点的位置，杆件的端面与球节点的球面完全贴合，保证连接位置的同轴度，避免装配后出现杆件歪斜、节点错位的问题。

　　关于安装边界的参考，该类等比例缩小的演示模型，所有杆件长度保持一致，球节点直径统一，整体外轮廓为标准球形，放置时不需要额外的固定基座，依靠自身对称结构即可稳定放置在水平台面上；如果将该构型等比例放大用于实际工程结构，只需要根据实际载荷需求调整球节点的壁厚、杆件的截面直径，整体的连接逻辑、排布方式不需要做改动，即可适配不同跨度的球形穹顶、展览装置、装饰网架的搭建需求。

　　在结构细节处理上，球节点与杆件的连接位置采用插接配合的设计逻辑，每个球节点上的连接孔角度完全匹配相邻杆件的空间角度，装配时不需要额外调整角度，即可快速完成整个结构的拼接，这种标准化的零件设计可以大幅降低生产加工的成本，所有球节点可以采用同一套模具生产，所有杆件也可以统一长度规格，减少零件种类，降低装配难度。从功能特性来看，该结构除了作为教学演示教具之外，还可以作为文创装饰装置的结构基础，在其外部覆盖透光面板即可制作成球形装饰灯具，依托自身稳定的结构特性不需要额外设置内部支撑骨架；在科研验证场景中，该模型也可以作为微纳结构力学性能验证的缩比模型，通过3D打印制作等比例试样后，即可开展轴向压缩、径向冲击的力学试验，获取空间球形桁架结构的载荷位移曲线，为大跨度工程结构的设计提供数据参考。建模过程中需要重点控制所有杆件的长度公差、球节点上连接孔的角度公差，一旦单个杆件长度出现偏差或者孔位角度偏移，装配到最后几个零件时就会出现无法装配的问题，这也是空间对称结构建模的核心注意点，需要在草绘阶段就通过几何约束锁定所有顶点的相对位置，避免后续特征编辑时出现位置偏移，保证整个结构的几何对称性。
