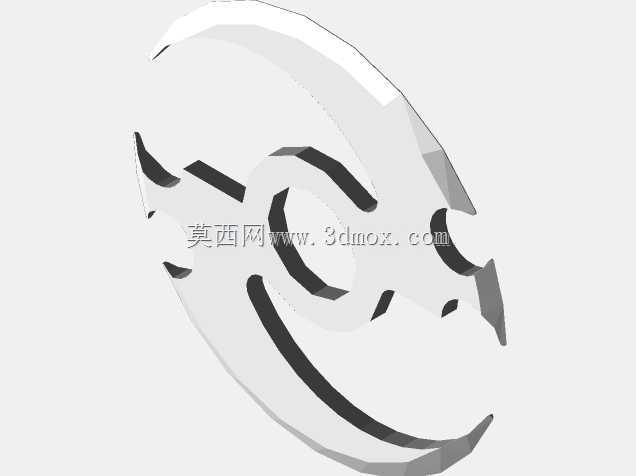

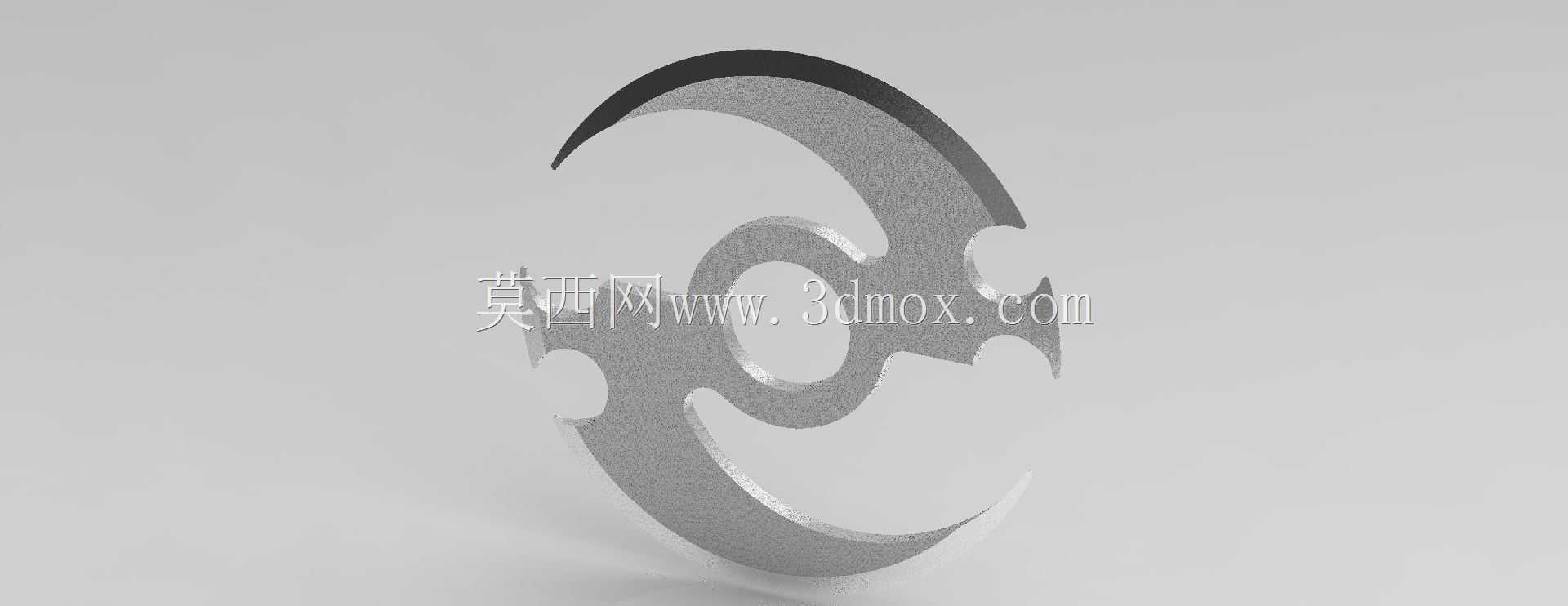

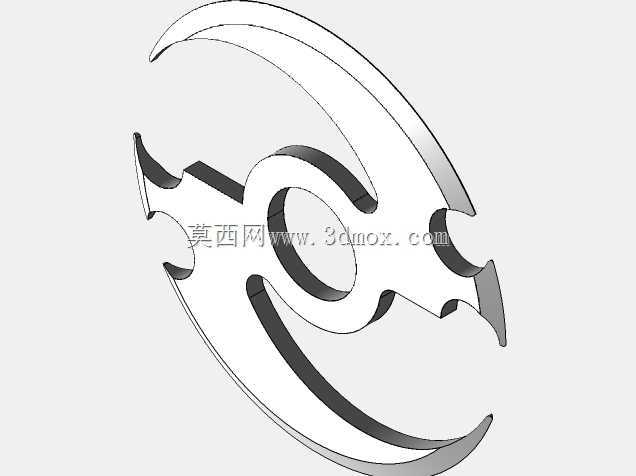

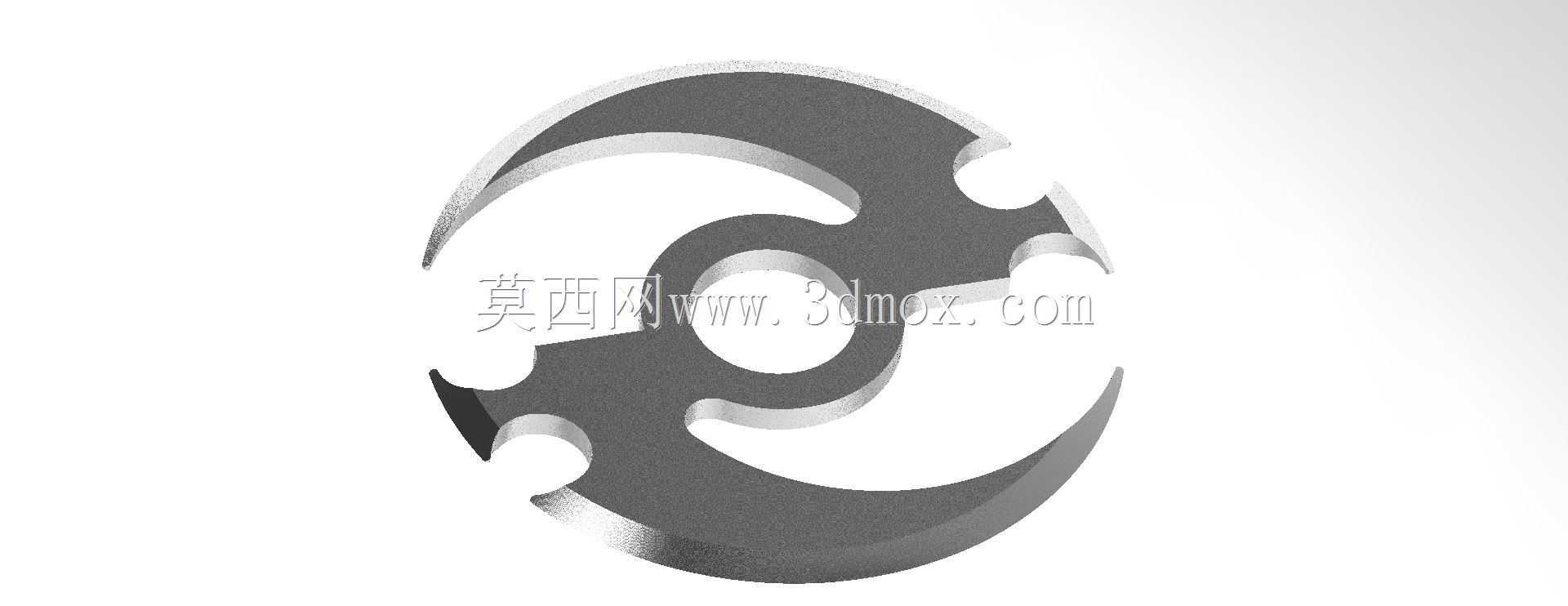

从安装适配维度看,刀片中心设置标准圆形定位孔,可直接匹配常规旋转刀轴的轴径公差,周边分布的三个卡口结构并非冗余设计,而是对应刀座上的三个传动凸台,安装时将卡口与凸台对位卡入后,无需额外焊接或粘接,即可依靠卡口的形面配合传递旋转扭矩,相比单键槽连接的刀片,这种多卡口结构能将扭矩载荷分散到三个接触面上,在高速旋转时避免单键槽处的应力集中,大幅降低刀片高速运转时的断裂风险,同时安装对位更便捷,更换刀片时无需反复调整键槽角度,可缩短设备换型调试的时间。这款异形曲面刀片的结构设计,核心围绕高速旋转工况下的切削稳定性展开,整体采用中心对称的涡旋式轮廓,区别于传统直刃或圆盘刀片的对称结构,其刃口沿曲面连续分布,在连续裁切作业中可实现逐点渐进式切入,避免传统平刃刀片瞬间接触工件时产生的冲击载荷,尤其适配薄型柔性材料、轻质复合板材的连续裁切场景,在包装材料分切、电子辅料模切、轻工产品修边等工位中,能有效降低裁切过程中的材料毛边、拉扯变形问题。设计阶段针对刃口的曲面弧度做了多轮迭代,最初的等半径圆弧刃口在裁切高韧性薄膜材料时,容易出现材料随刃口卷绕的问题,后续调整为变曲率涡旋轮廓,让刃口每个点位的切入角随旋转角度动态变化,在切入阶段保持较小的切入角降低切削阻力,在裁切分离阶段增大刃口倾角保证材料瞬间切断,避免粘连。刀片的整体外轮廓做了圆角过渡处理,所有非刃口边缘均设置R0.3以上的工艺圆角,避免安装和运维过程中尖锐边角造成的划伤风险,同时减少热处理过程中尖角位置的应力开裂概率。
从安装边界来看,刀片的最大外圆直径适配常规120mm规格的旋转刀座,中心定位孔公差采用H7级精度,可与g6级公差的刀轴实现间隙配合,安装后端面跳动量可控制在0.02mm以内,保证高速旋转时的动平衡性能,三个卡口的形位公差严格控制在0.01mm以内,确保卡入刀座后三个接触面均匀受力,不会出现单侧受力偏载的情况。刃口部分的厚度从刀身主体的3mm逐步过渡到刃口处的0.1mm,既保证刀身整体的结构刚性,避免裁切过程中刃口变形,又能保证刃口的锋利度,在裁切0.1-5mm厚度的柔性材料时,无需过大的下压力即可实现整齐切断。
在实际工况适配中,这种刀片可适配转速范围在300-1200rpm的旋转裁切设备,相比传统直刃刀片,其连续裁切寿命可提升40%以上,因为曲面刃口的磨损是沿整个曲面均匀分布的,不会出现传统直刃刀片局部磨损过快导致的整刀报废问题,当刃口出现轻微磨损时,只需沿曲面轮廓做微量修磨即可恢复切削性能,降低了耗材的更换成本。设计过程中还针对刀片的动平衡做了优化,整体结构采用完全中心对称设计,三个卡口的位置、重量完全一致,无需额外做动平衡去重处理,即可满足G2.5级的动平衡要求,在高速旋转时不会产生额外的振动,可降低设备主轴的轴承磨损,延长整套裁切机构的使用寿命。
针对不同的裁切场景,这款刀片的刃口角度还可做适配调整,裁切纸质材料时可将刃口角度设置为22度,兼顾锋利度和刃口强度;裁切塑料薄膜类材料时可将刃口角度调整为18度,进一步降低切削阻力,避免材料粘连;裁切薄金属箔类材料时可将刃口角度增大到28度,提升刃口的抗崩损性能。刀片的刀身平面做了平面度管控,整体平面度公差不超过0.015mm,安装后与刀座端面完全贴合,不会出现裁切过程中刀片摆动导致的裁切尺寸偏差,保证裁切后工件的尺寸精度控制在±0.1mm以内,满足高精度电子辅料、包装材料的裁切公差要求。
