多配色山地自行车脚踏三维设计作品

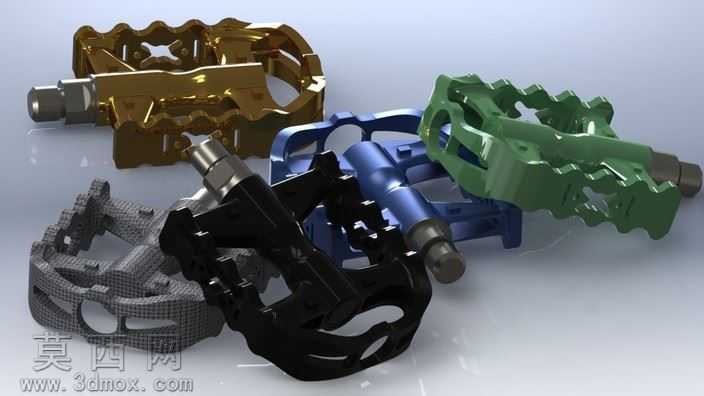

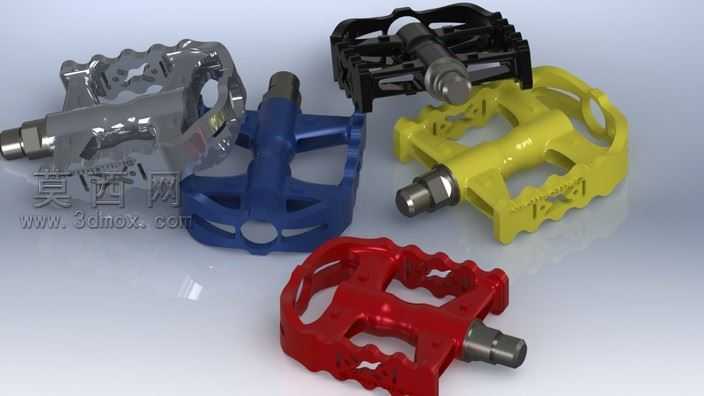

本次三维设计围绕山地自行车脚踏展开，在建模阶段先对脚踏的核心功能结构进行拆解，首先确定脚踏与曲柄连接的轴心安装位尺寸，严格遵循山地车通用的螺纹安装标准，保证轴心与脚踏主体的配合公差符合实际装配要求，避免出现安装错位的问题。建模过程中采用实体建模与曲面建模结合的方式，先搭建脚踏主体的框架结构，对脚踏四周的防滑齿结构进行精细化处理，每一处防滑齿的凸起高度、倾斜角度都经过反复调整，既保证骑行时鞋底与脚踏的摩擦力足够，避免骑行过程中出现脚滑脱脚的危险，同时也避免齿形过于尖锐划伤骑行者的裤腿或皮肤。针对脚踏的镂空减重结构，在建模时通过布尔运算精准切除多余实体部分，在保证整体结构强度的前提下尽可能降低脚踏自重，减少骑行过程中的额外负重。材质与渲染阶段，针对不同配色的脚踏版本分别赋予对应的材质属性，金属质感版本采用高反射率的金属材质，调整表面粗糙度模拟电镀或阳极氧化后的金属光泽，呈现出亮面金属的精致质感；网格纹理版本则赋予带有细密网格纹理的复合材质，模拟碳纤维或高强度工程塑料的表面肌理，调整材质的漫反射与高光参数，还原非金属材质的哑光质感。渲染时采用三点布光的方式，主光源从侧上方打亮脚踏主体结构，勾勒出防滑齿与镂空结构的轮廓阴影，辅助光源补亮暗部细节避免结构死黑，背景采用浅灰色渐变背景突出脚踏本身的造型细节，最终呈现出多色脚踏同框的展示效果，清晰展现不同配色、不同表面处理的脚踏外观差异。结构设计上充分考虑山地骑行的复杂使用场景，脚踏主体的边框做了加厚处理，提升抗冲击能力，避免骑行过程中磕碰石块造成脚踏断裂，轴心部分预留了轴承安装位，还原真实脚踏的转动结构，保证模型的结构合理性与实际生产可行性，整体设计兼顾实用性与外观表现力，能够直观展现山地脚踏的造型特点与结构细节。
