可3D打印分瓣式全向麦克纳姆轮结构

　　这款麦克纳姆轮的设计核心围绕桌面级FDM3D打印的工艺特性展开，区别于传统机加工一体成型的金属麦轮，它采用分体式拆分结构，专门适配普通消费级3D打印机的成型尺寸限制，无需大尺寸打印设备即可完成整套轮组的制作。日常在AGV小车、桌面级移动机器人、全向移动教学实训平台这类场景中，麦轮的核心作用是依靠轮缘斜置滚子的接触分力，实现载体在平面内任意方向的平移、原地旋转动作，无需传统转向机构就能完成狭小空间内的精准位移，这也是全向移动设备相比普通轮式结构最突出的优势。

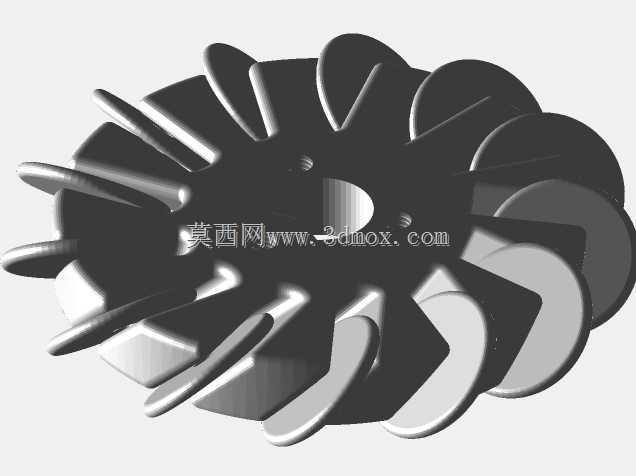

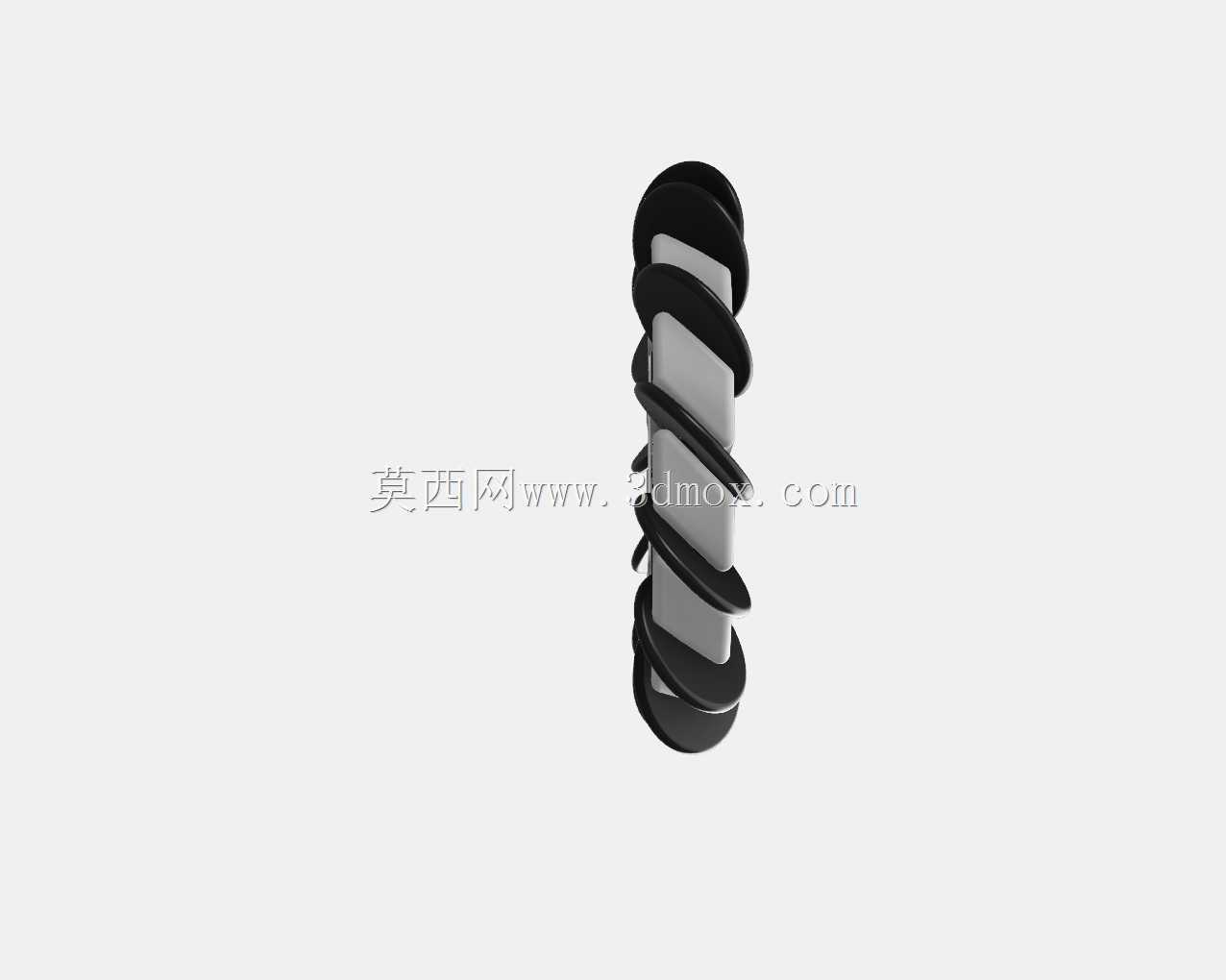

　　从结构设计逻辑来看，这款轮组特意将主轮毂拆分为两个对称半体，拆分面选在滚轮安装孔的1/4高度位置，也就是滚子安装轴孔的中间截面，这样拆分的目的非常明确：打印完成后无需额外加工安装孔，两个半体扣合时就能直接形成完整的滚子销轴定位腔，既降低了打印过程中悬空结构的支撑用量，也避免了横向打印轴孔带来的层间强度不足问题。轮缘的滚子采用鼓形外轮廓，母线与轮毂轴线呈45度斜置，这一角度是麦轮实现全向移动的经典参数，能保证滚子与地面接触时，轴向分力与周向分力大小均等，四个同规格麦轮组合使用时，通过不同轮组的转速差与转向组合，就能合成任意方向的运动矢量。

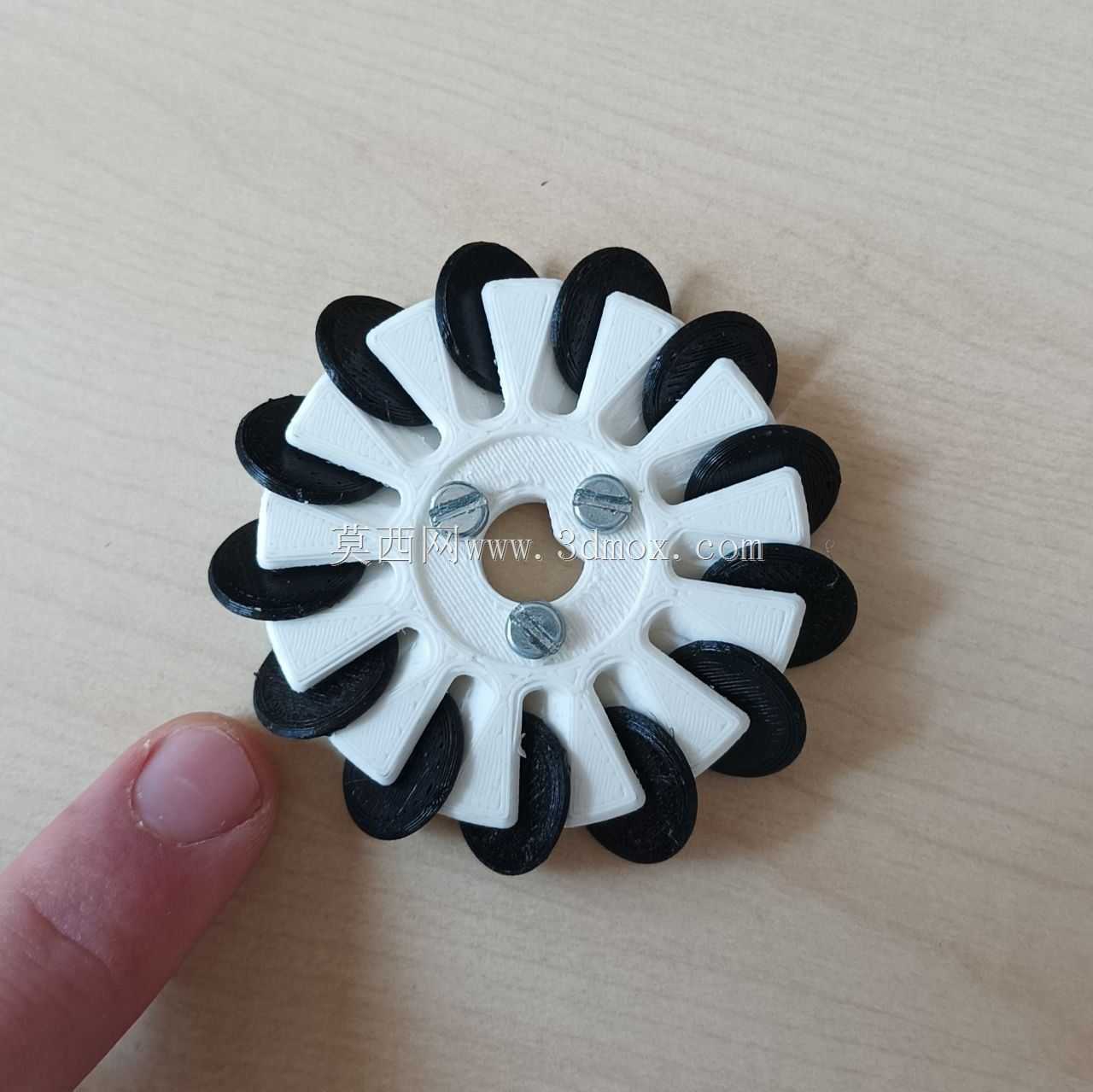

　　材料选型上的设计考量也完全贴合3D打印的实际使用场景：滚子部分选用TPU柔性耗材打印，利用其弹性特质缓冲地面不平整带来的冲击，同时增大接触摩擦力，避免移动过程中出现打滑丢步的问题；轮毂主体与轮轴部分选用PLA或PETG耗材打印，这两种材料刚性足够、打印收缩率低，成型后尺寸稳定性好，能保证滚子安装位的同轴度，避免滚子转动卡滞。轮轴部分采用填充支架式的小切割件设计，不需要额外配置金属销轴，打印完成后去除少量支撑就能直接作为滚子的转动轴使用，进一步降低了整轮的制作门槛，无需额外采购标准件就能完成组装。

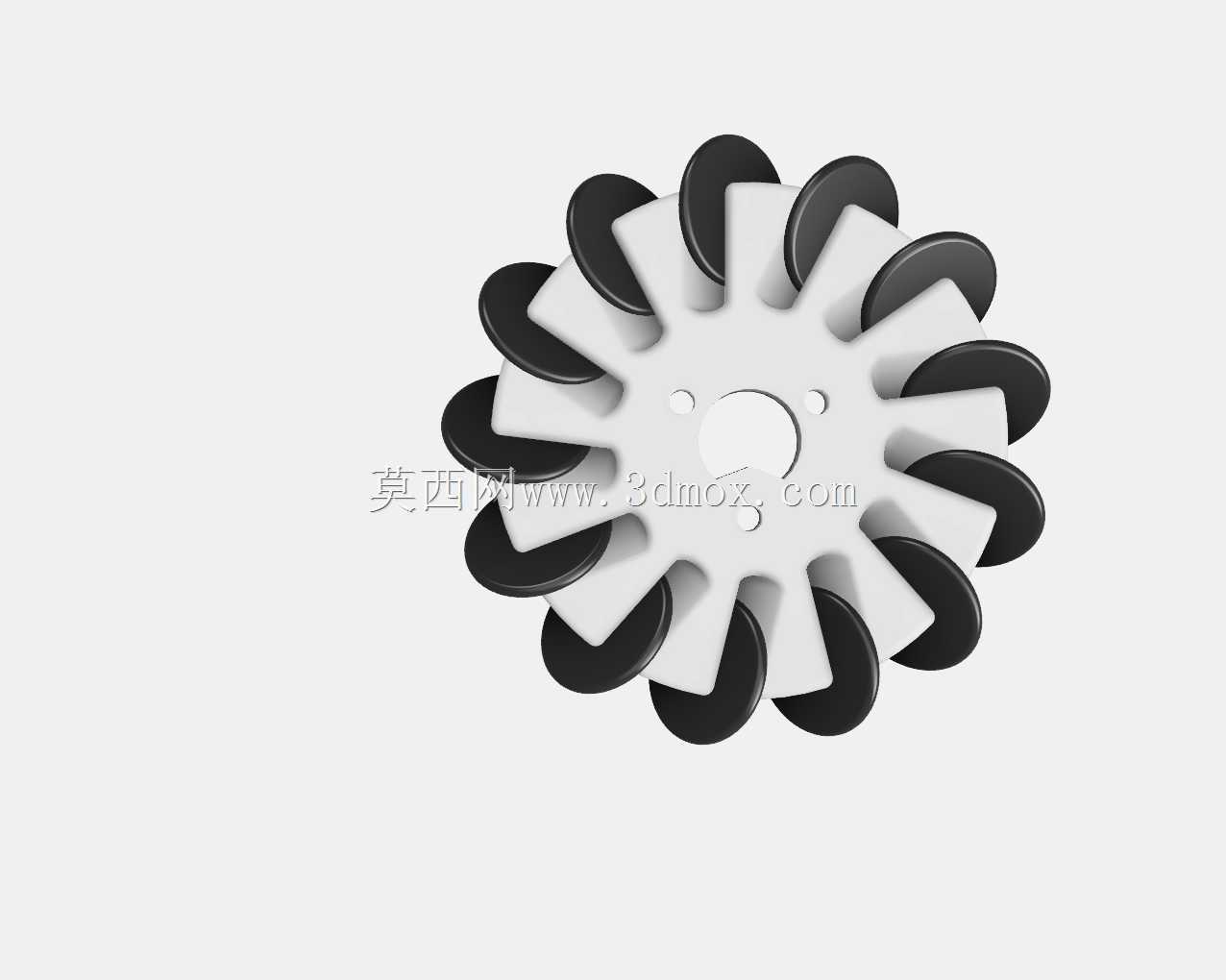

　　安装边界方面，这款麦轮的中心预留了标准的舵机、直流减速电机输出轴安装孔位，孔位周边设计有径向顶丝槽，安装时可以通过顶丝直接与电机轴锁紧，不需要额外设计联轴器结构；轮毂拆分后的两个半体通过周向均布的卡扣与定位柱实现预固定，组装时可以在结合面涂抹少量3D打印专用胶水强化连接强度，避免大扭矩输出时半体错位。滚子与轮毂安装腔之间预留了0.2mm的转动间隙，这个间隙值是经过FDM打印精度验证的，既不会因为间隙过小导致滚子转动卡滞，也不会因为间隙过大出现滚子晃动、移动轨迹偏移的问题。

　　实际应用中，这款麦轮特别适合载重5kg以内的小型全向移动载体使用，比如教学用的全向移动机器人平台、小型仓储分拣AGV模型、桌面级全向移动拍摄云台等场景。相比市面上采购的成品麦轮，这种可自行打印的结构可以根据实际使用的电机轴尺寸、载体安装空间灵活调整轮毂直径、滚子数量，不需要受限于成品轮的固定尺寸参数；同时柔性滚子的设计能适应瓷砖、木地板、短毛地毯等多种常见室内地面，不会像硬质塑料滚子那样在光滑地面出现打滑，也不会在不平整地面因为接触面积不足导致移动颠簸。设计时特意将轮毂的外缘做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，轮辐部分采用等厚度的辐条结构，在保证整体刚性的前提下尽可能减少打印耗材用量，缩短打印时长。
