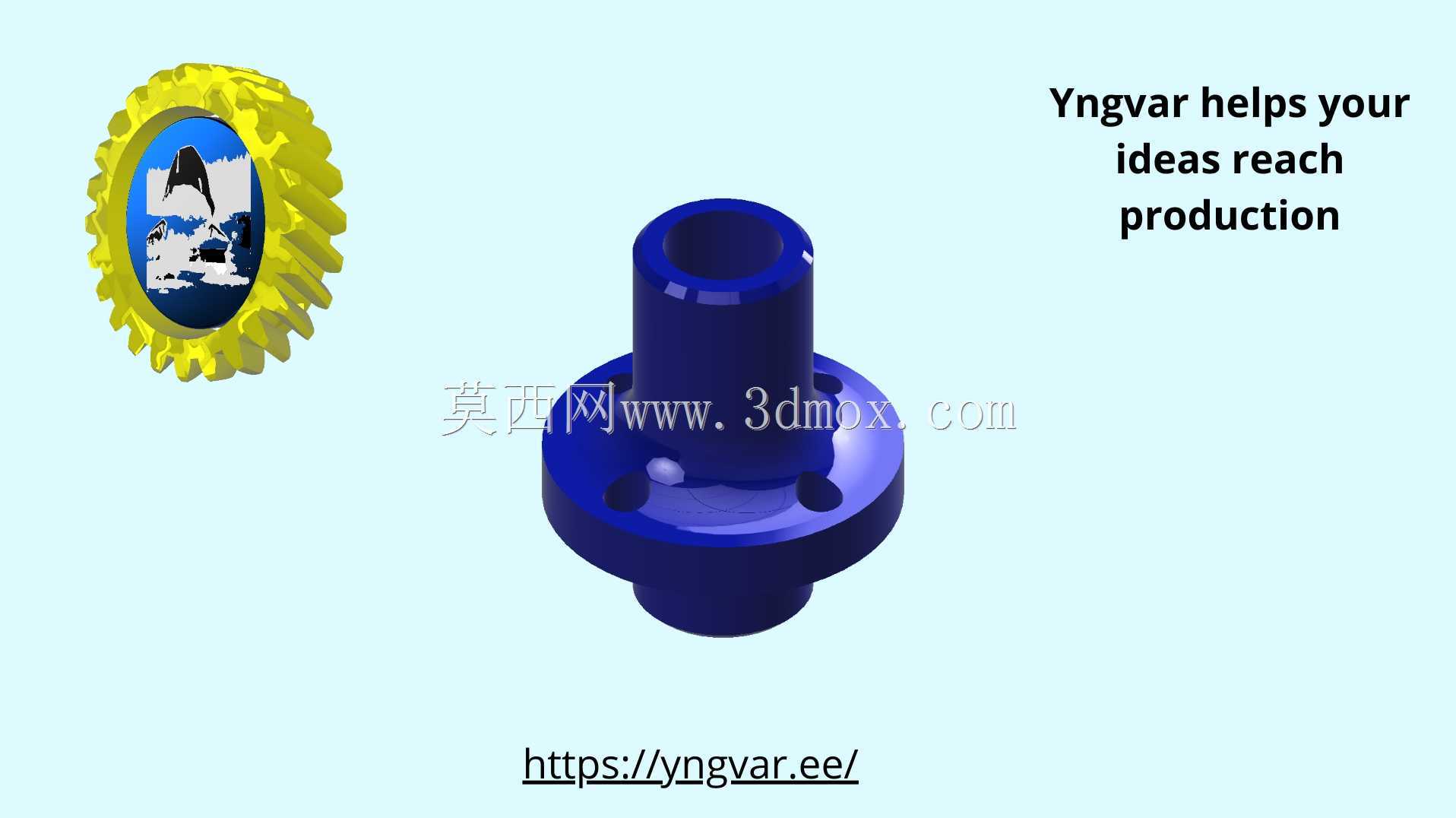

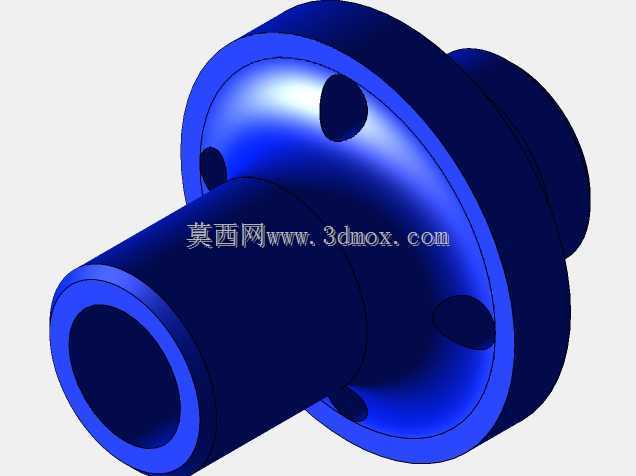

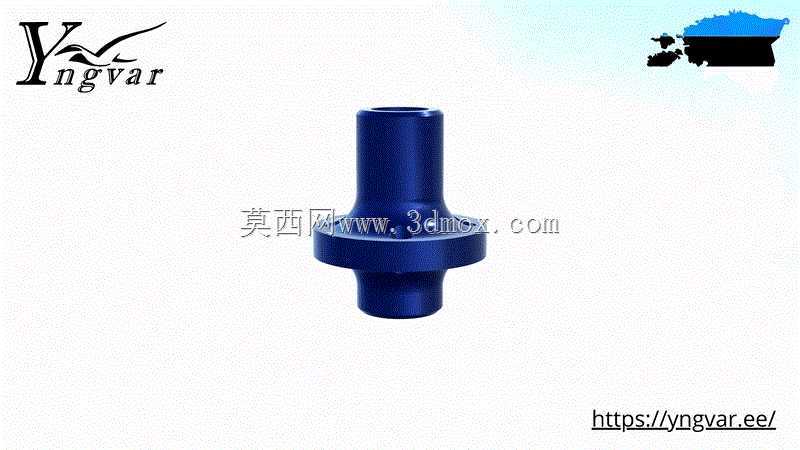

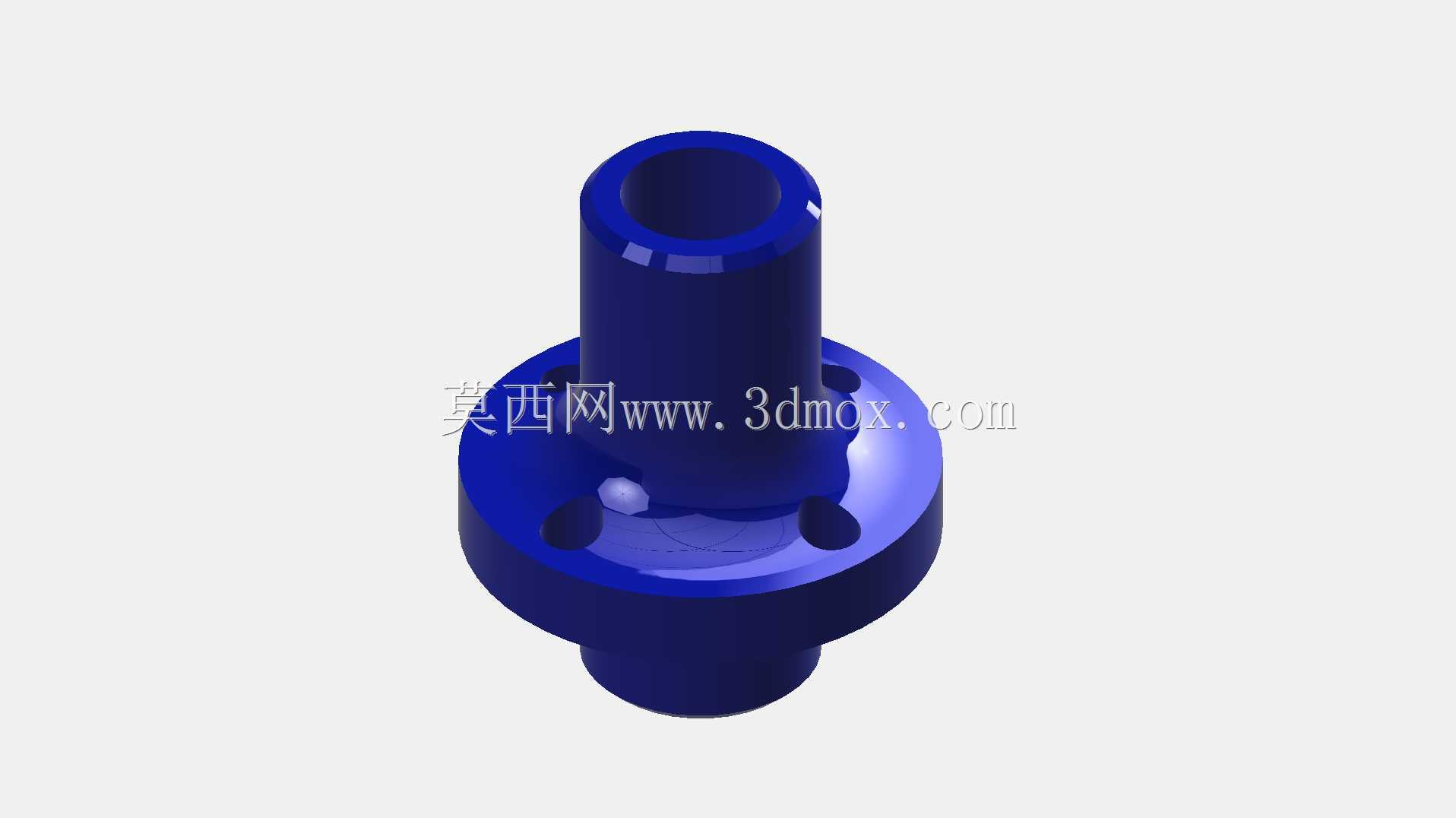

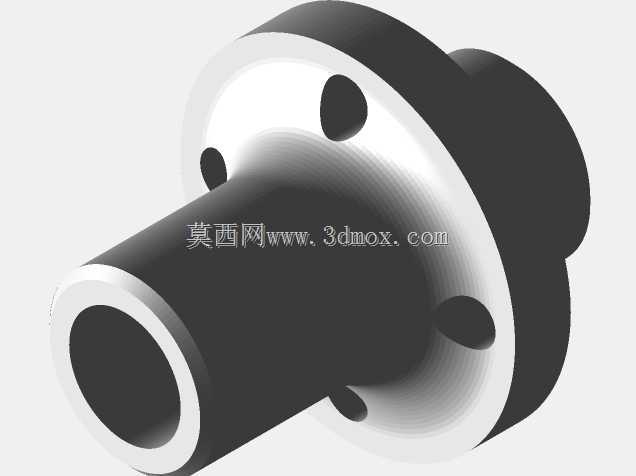

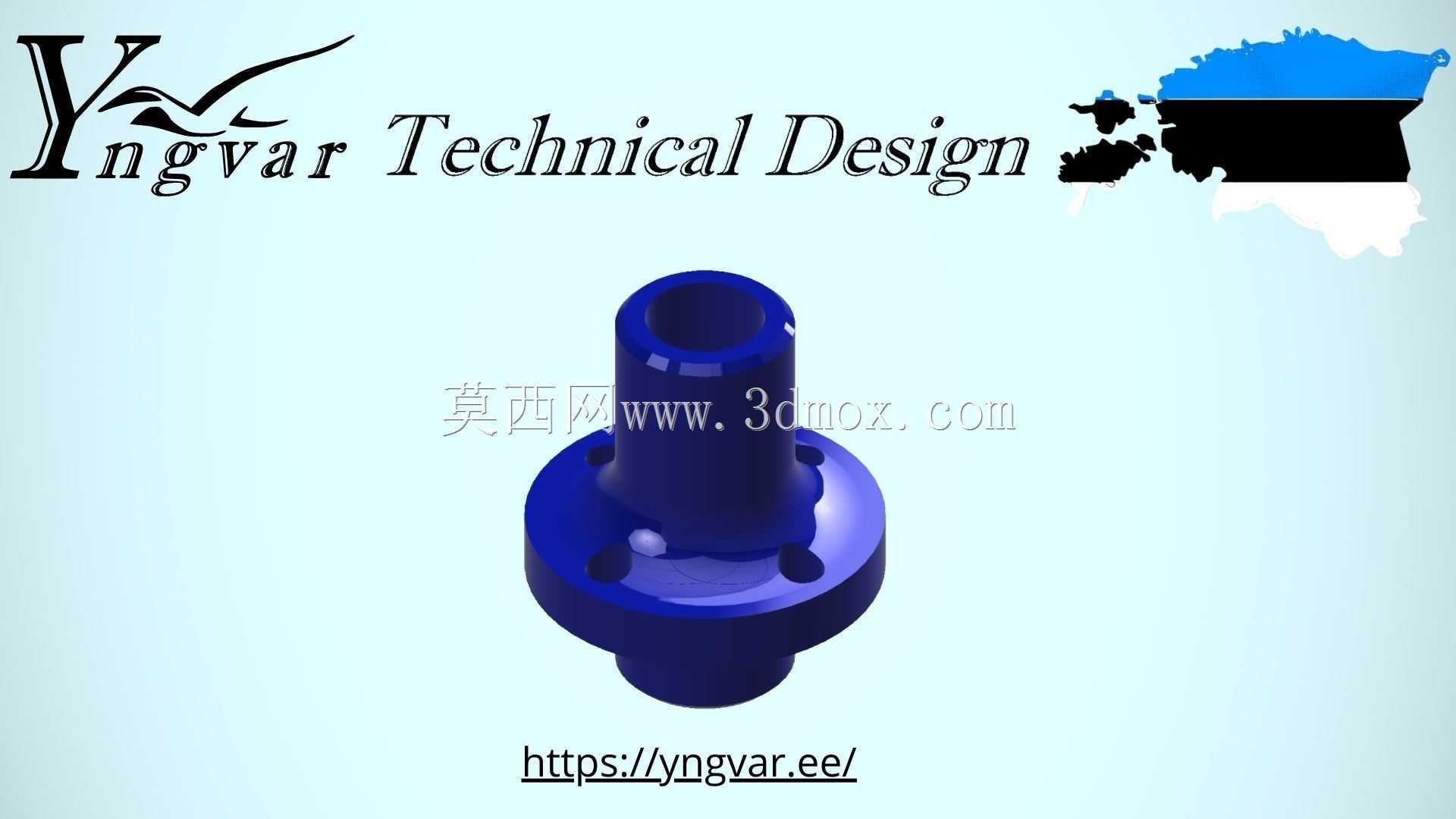

带法兰凸缘的异径直通连接接头结构

　　这类带中间凸缘的异径直通接头，在流体输送回路、小型气动执行机构配套气路、低压润滑系统油路里都有很广泛的适配场景，很多时候设备内部空间紧凑，没法用标准等径接头加变径套的组合来做管路衔接，就需要这类一体成型的结构来减少连接点、降低泄漏风险。从结构设计逻辑来看，中间的圆盘凸缘是整个零件的核心定位基准，安装时这个凸缘的两个端面会贴紧安装面板或者设备壳体的预留安装面，一方面可以限制接头的轴向窜动，另一方面也能起到密封隔挡的作用，避免管路侧的介质顺着安装间隙渗入设备内部。两端的柱体做了不同外径的设计，对应不同通径的管路连接需求，相比两端等径的接头，它可以直接实现两种不同规格管路的对接，不需要额外加装变径转接头，能有效压缩管路连接段的轴向占用空间，在小型化设备的内部布管场景里优势很明显。

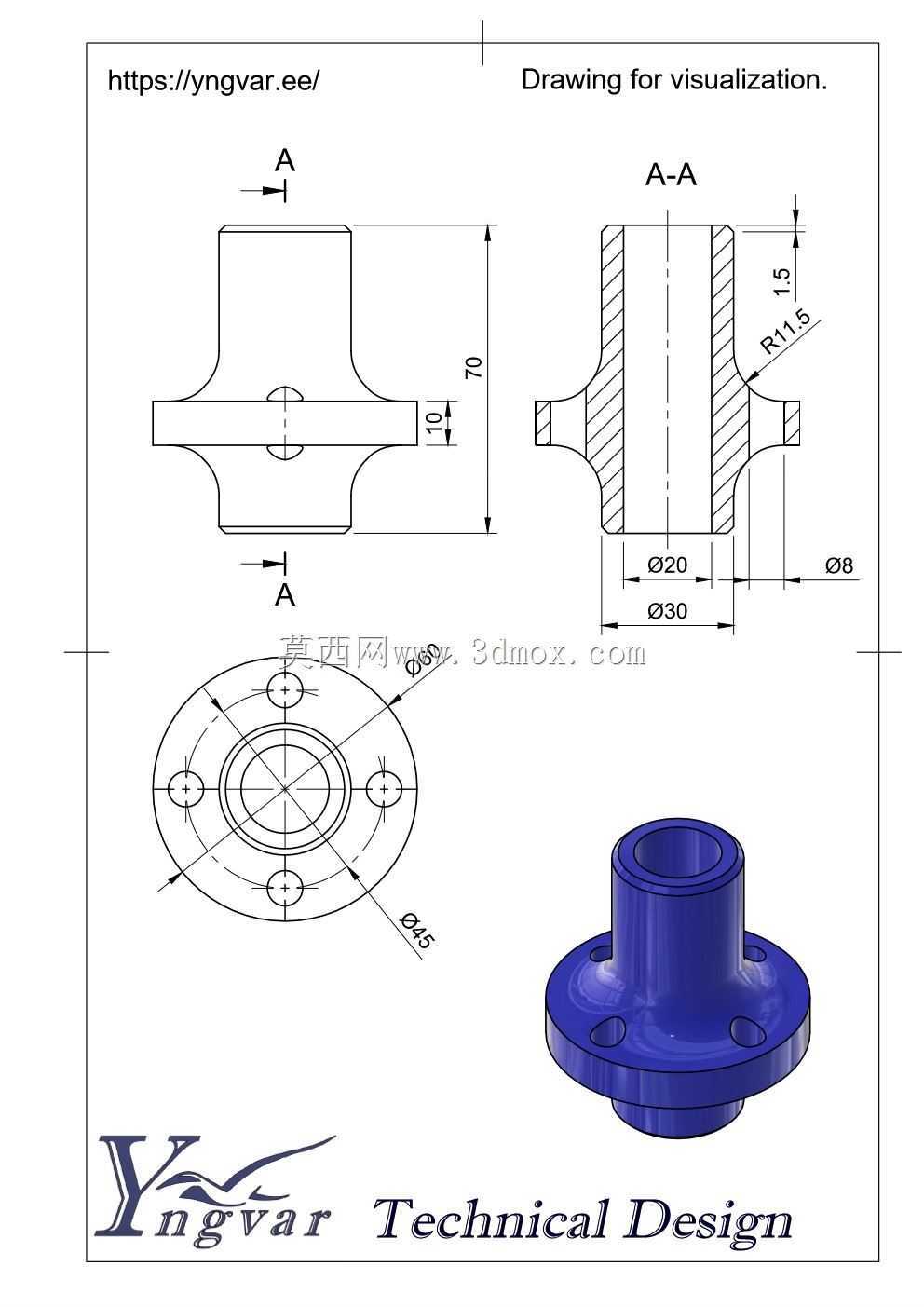

　　建模的时候首先要确认安装边界的约束条件：中间凸缘的外径要比安装面板上的过孔直径大3-5mm，保证有足够的承压面来承受管路插拔或者带压工作时产生的轴向力，凸缘的厚度要根据工作压力来核算，低压气动场景下厚度取3-4mm就能满足强度要求，如果是油压回路使用，厚度要适当增加到5mm以上，避免受压后出现变形导致密封失效。两端的插接柱体长度要根据对接管路的插入深度来确定，不能过长导致管路无法插到底，也不能过短导致连接后抱紧力不足出现脱管，柱体的外圆要做轻微的拔模斜度，方便和软管或者快插接头装配，靠近凸缘的位置可以做一圈微小的退刀槽，避免加工或者3D打印的时候在根部出现应力集中的圆角，影响装配时的端面贴合度。

　　实际使用中，这类接头的内孔通径要根据两端连接管路的最小通径来设计，不能出现通径突变导致的流阻陡增，尤其是输送带有微小颗粒的润滑介质时，内孔的过渡位置要做圆弧倒角，避免颗粒滞留造成管路堵塞。如果是用于3D打印制作样件，要注意打印方向的选择，尽量让接头的轴向和打印平台垂直，这样两端柱体的层间结合力方向和轴向受力方向一致，不容易在受压的时候出现层间断裂，凸缘的下表面要保证平面度，打印后可以做轻微的打磨处理，保证和安装面贴合的时候没有缝隙。很多新手在设计这类接头的时候容易忽略凸缘端面的平面度要求，直接把打印后的毛坯件装上去，结果出现介质渗漏的问题，其实只要在建模的时候把凸缘的安装面预留0.1-0.2mm的打磨余量，装配前简单处理一下就能解决大部分密封问题。另外两端柱体的同轴度也要控制在合理范围内，如果同轴度偏差太大，装配后管路会出现别劲的情况，长期受交变应力的话很容易在根部出现断裂，建模的时候要以凸缘的中心轴线为基准来做两端柱体的特征，保证整个零件的同轴度误差不超过0.05mm，满足常规工业场景的使用要求。
