立式L型带轴孔安装支撑座结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:892001
  • 立式L型带轴孔安装支撑座结构设计
  • 立式L型带轴孔安装支撑座结构设计
  • 立式L型带轴孔安装支撑座结构设计
  • 立式L型带轴孔安装支撑座结构设计
  • 立式L型带轴孔安装支撑座结构设计
  • 立式L型带轴孔安装支撑座结构设计
  • 立式L型带轴孔安装支撑座结构设计
  • 立式L型带轴孔安装支撑座结构设计

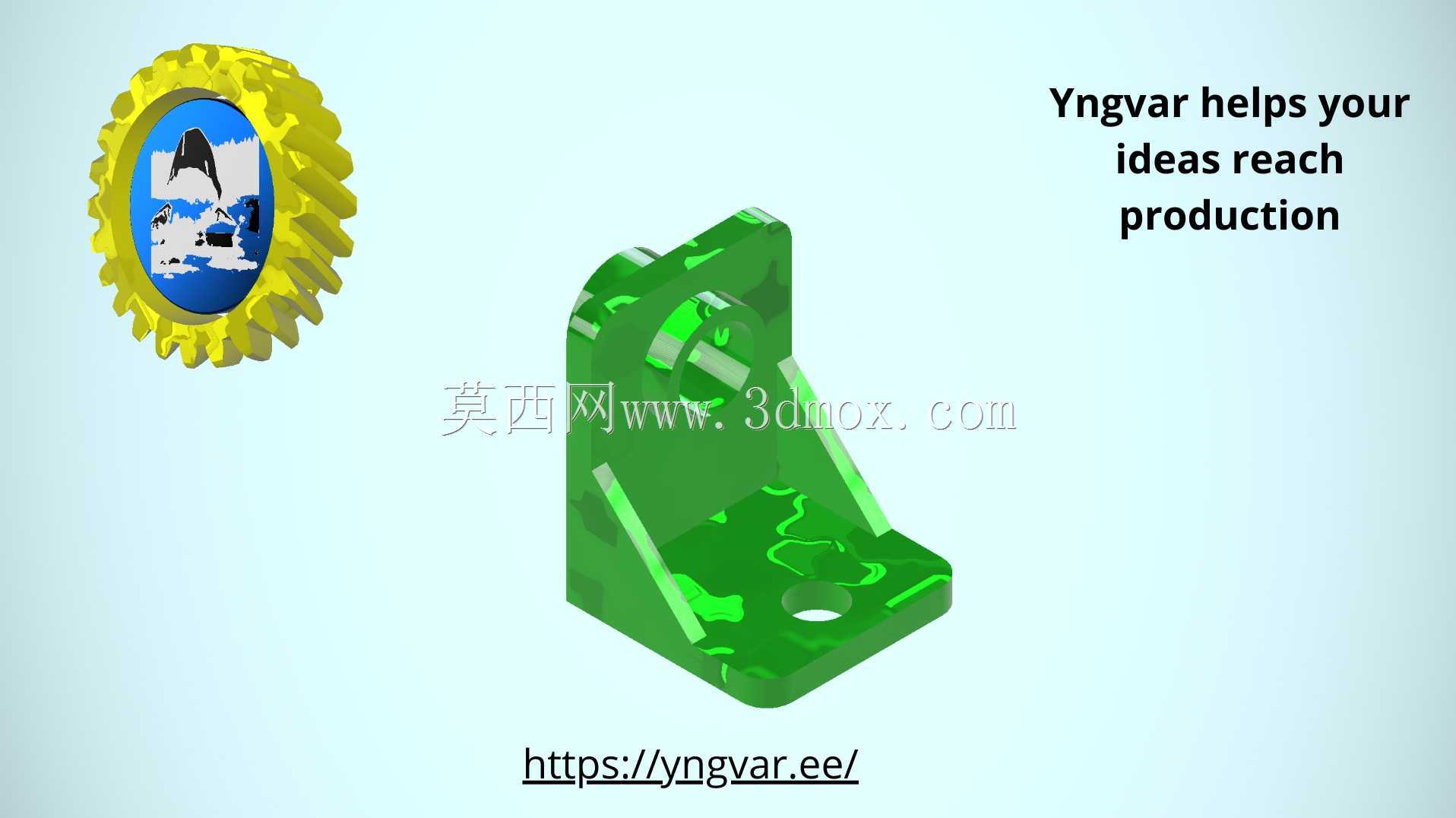

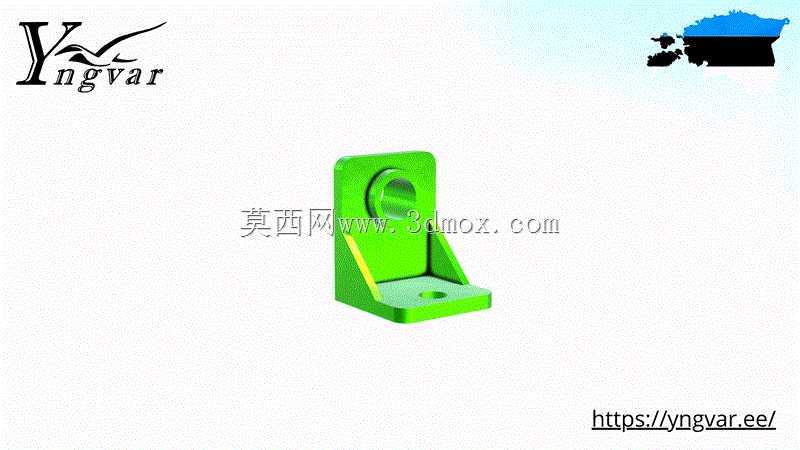

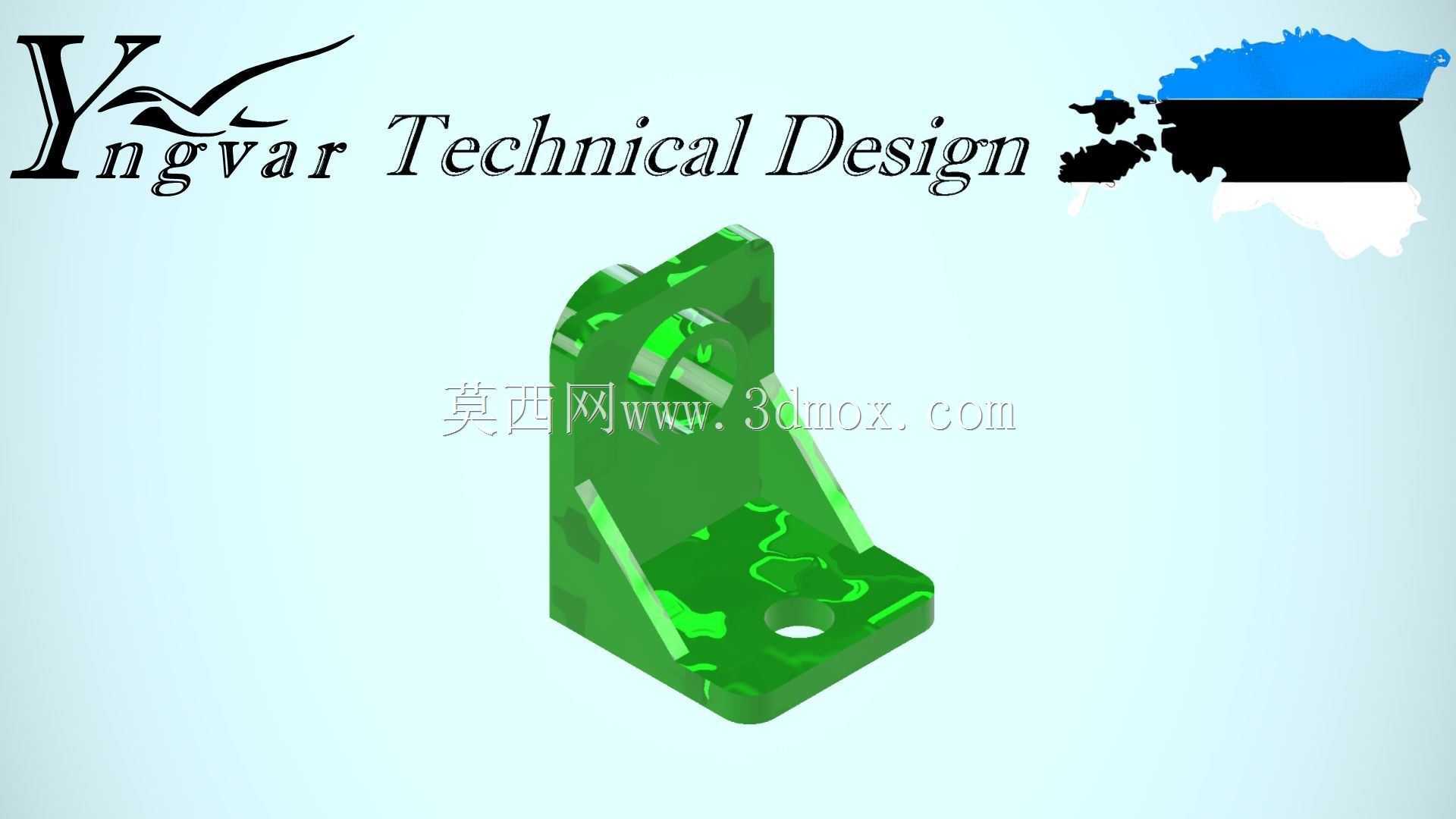

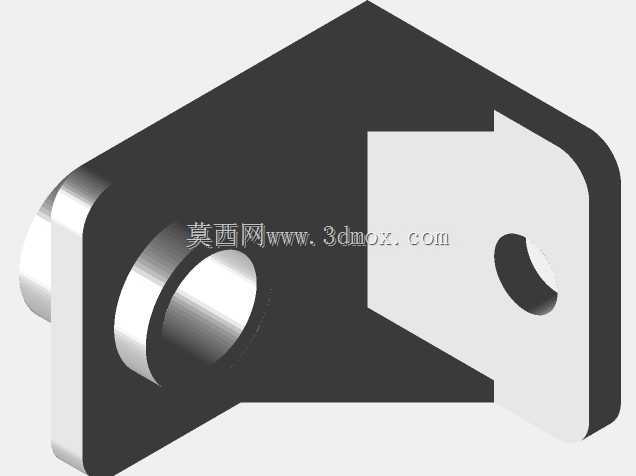

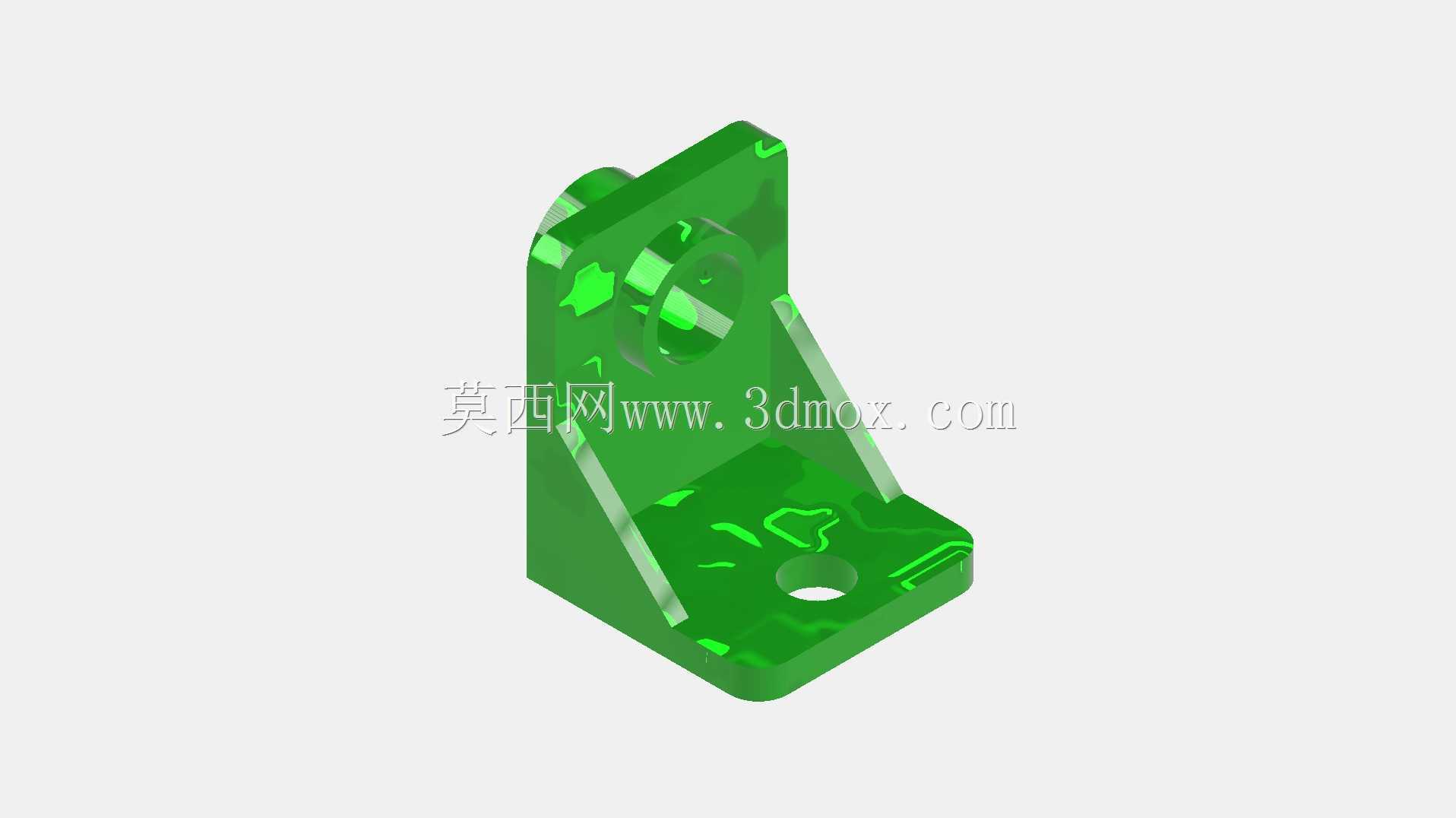

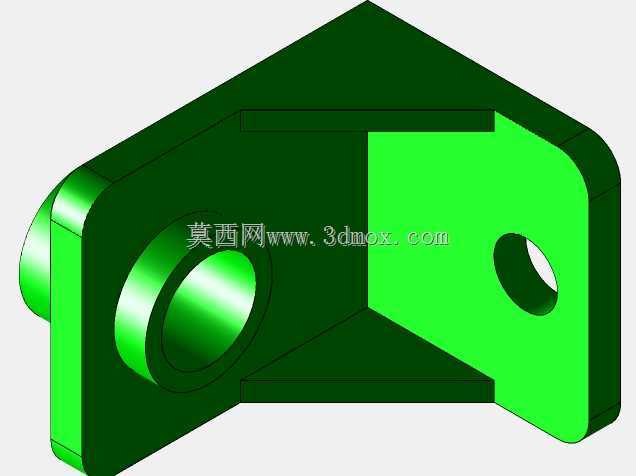

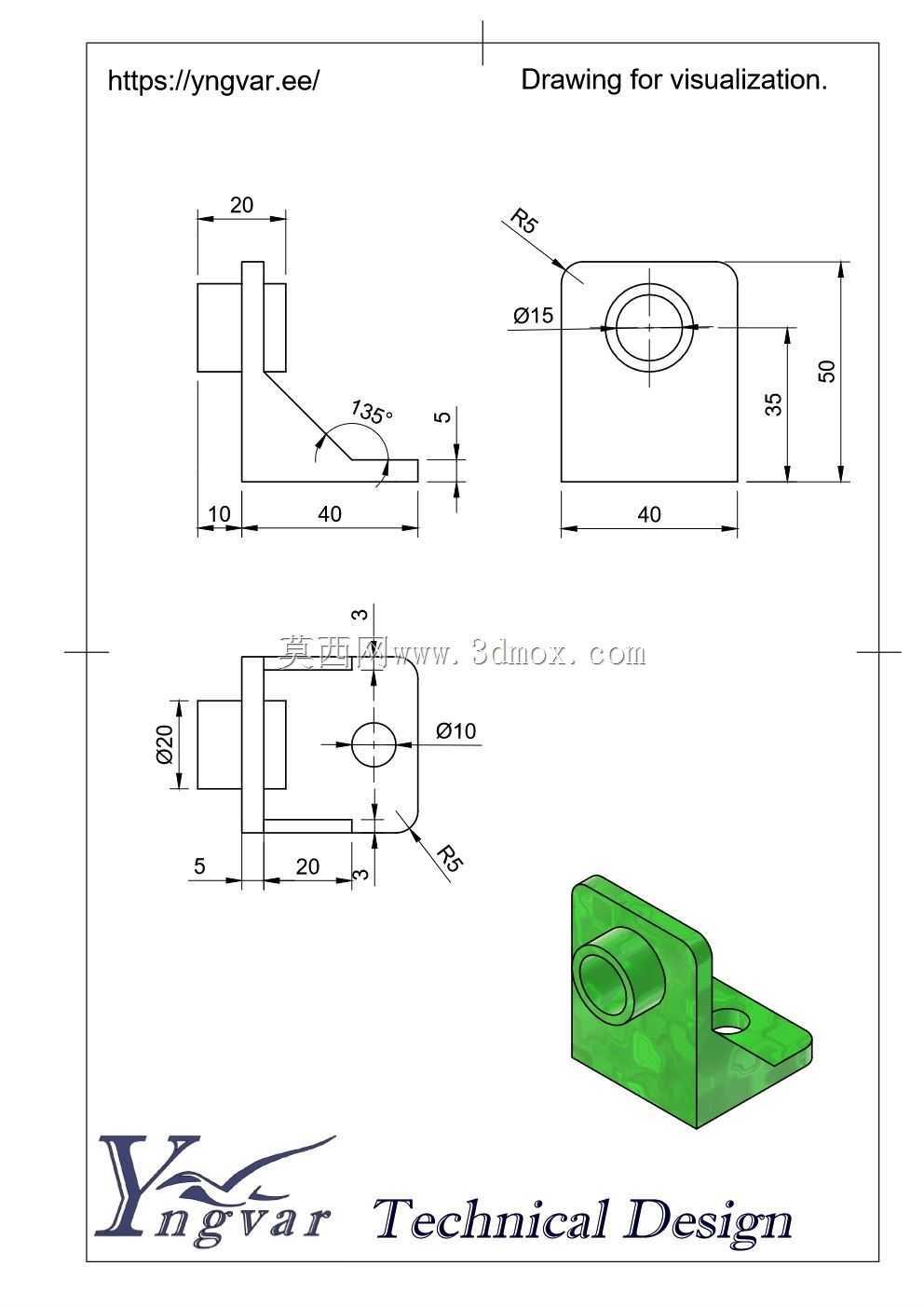

  这款立式L型支撑结构,在小型自动化生产线的物料定位工位、桌面级检测设备的传感器安装位、3D打印配套工装的工件夹持基座场景中都有很高的适配性,区别于常规的平板式安装座,它的一体化弯折结构不需要额外拼接角件,能减少装配环节的累计误差,在对安装面垂直度有要求的工位上,能省去现场配磨调整的工序。从结构功能来看,竖直立板上的沉孔是核心的轴类零件配合位,孔位边缘做了0.2mm的倒角处理,既可以避免轴件装入时刮伤配合面,也能在装配时起到导向作用,减少轴件卡滞的概率;水平底板上的通孔是安装固定位,孔位距离立板内侧的尺寸经过公差校核,当使用M4规格的内六角螺丝固定时,螺丝头部不会和立板侧壁发生干涉,不需要现场扩孔或者打磨调整。设计过程中优先考虑了成型工艺的适配性,如果采用FDM3D打印工艺制作,整个结构不需要额外添加支撑,所有悬空面的角度都大于45度,打印完成后只需要去除底部的 raft 层就能直接使用,不会因为支撑残留影响配合面的精度;如果采用铝合金铣削加工,立板和底板的交接处做了R2的圆角过渡,既可以减少铣削时的应力集中,也能避免直角位置的加工震纹,提升加工效率的同时保证结构强度。

  从安装边界来看,整个结构的水平投影尺寸控制在小型安装工位的常用范围内,底板的厚度足够承受常规的侧向载荷,当立板上安装的轴类零件承受径向力时,底板和安装面的接触面积足够分散压强,不会出现局部压痕或者固定螺丝松动的情况;立板的高度经过优化,既保证了轴件安装后的支撑长度,避免轴件悬臂过长出现挠曲变形,也不会因为高度过高导致整体结构重心上移,在设备运行产生振动的工况下能保持足够的稳定性。

  在实际选型适配时,这个结构可以直接替换现有设备上的分体式角码安装座,不需要改动原有安装孔位的位置,因为底板的固定孔间距采用了小型工装的通用孔距标准,和常见的铝型材端面安装孔位完全匹配;立板上的轴孔公差采用H7级的间隙配合设计,既可以保证轴件转动时的顺畅度,也不会因为间隙过大出现径向窜动,适合安装导向轴、传感器探头、小型滚轮这类需要精确定位的零件。结构的加强筋设计在立板和底板的交接位置,筋板的厚度和壁厚保持一致,不会出现壁厚不均导致的注塑缩痕或者打印层厚不均的问题,筋板的斜边角度经过受力仿真校核,当立板承受垂直于板面的侧向载荷时,筋板能将力均匀传导到底板的整个安装面,避免立板根部出现应力断裂的情况。

  在日常设备维护场景中,这种一体化的支撑座没有多余的活动部件,不需要定期加注润滑脂或者紧固拼接螺丝,只需要定期清理轴孔内的灰尘和碎屑就能保持正常工作,相比多零件拼接的支撑结构,能减少设备维护的工作量,也降低了因为零件松动导致的设备故障概率。针对不同的使用场景,这个结构的壁厚可以根据载荷需求做等比例缩放,当用于轻载的检测工位时,可以适当减小壁厚降低整体重量;当用于有一定冲击载荷的上料工位时,可以在不改变安装孔位和配合尺寸的前提下增加壁厚,提升整体的结构强度,不需要重新设计整个安装结构,只需要调整壁厚参数就能适配不同的工况需求。
