波兰第二军团纪念徽章立体浮雕造型

　　这类金属纪念徽章的三维建模，核心服务于精密五金冲压、压铸以及浮雕加工场景，在军史纪念周边、荣誉标识制作、文博复刻展品生产领域有明确的落地需求。建模过程中首先要处理徽章的多层浮雕结构，整体外轮廓为带橄榄枝围边的盾形基底，边缘做了0.8mm的圆弧倒角处理，避免冲压成型后出现锐边割手的问题，同时适配后续电镀、抛光的表面处理工艺，减少边角位置的镀层堆积缺陷。徽章主体的浮雕层次分为三个梯度，最底层是盾形面的十字格纹理，纹理深度控制在0.3mm，格纹间距1.2mm，既保证视觉上的纹理辨识度，又不会因为纹理过深导致压铸时填料不足、出现缺料残次；中间层是环绕盾形边缘的铭文浮雕，字符凸起高度0.6mm，字符笔画宽度统一为0.4mm，建模时特意对字符转角做了R0.2的圆角过渡，避免冲压模具加工时出现刀具崩损，同时提升成品字符的轮廓清晰度，不会因为锐角应力集中导致佩戴过程中出现字符崩边。

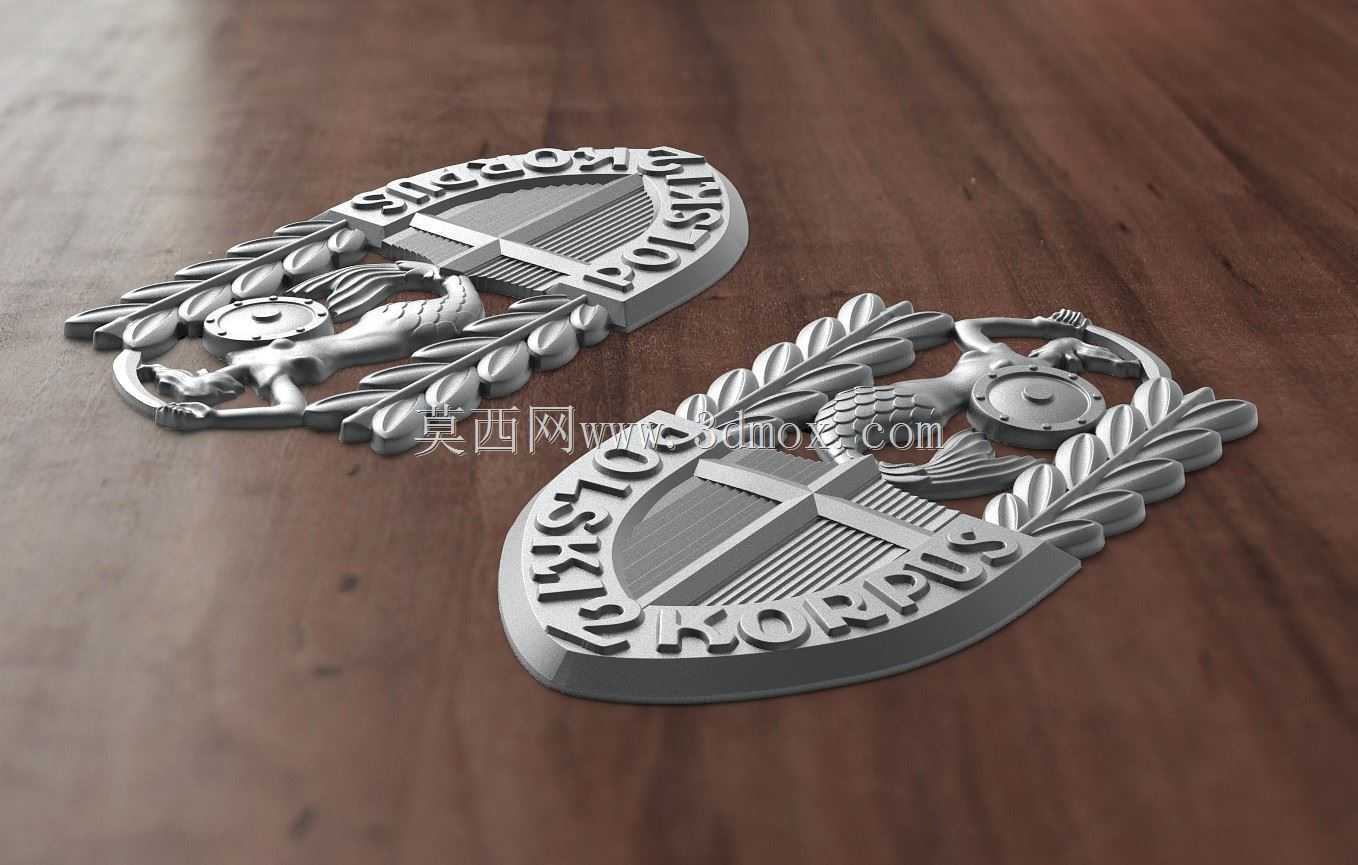

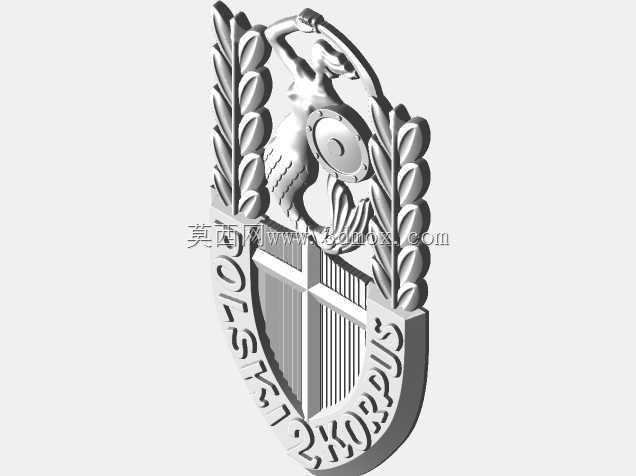

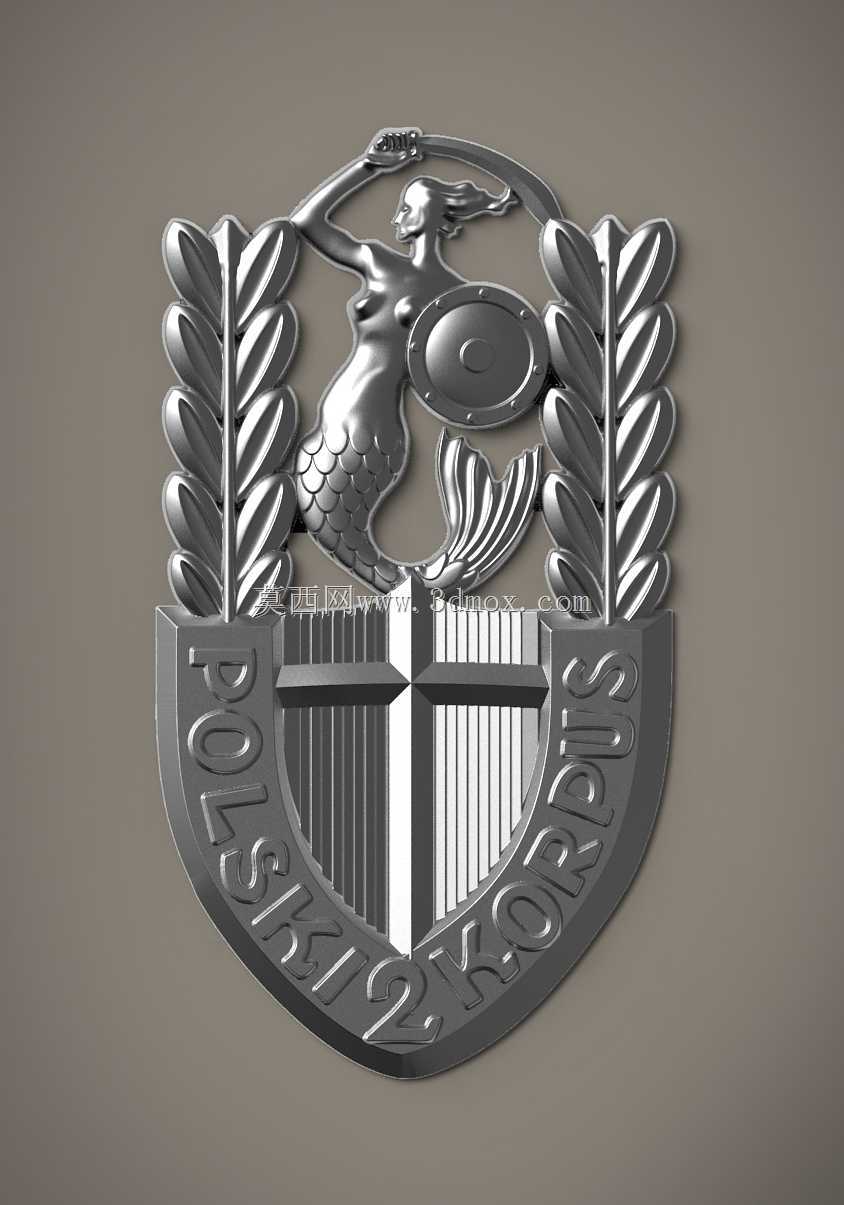

　　最上层的浮雕是徽章核心的人鱼持盾形象，这部分的凸起高度为1.2mm，是整个徽章的视觉焦点，建模时对人鱼的鳞片纹理、盾牌的同心圆细节、橄榄枝的颗粒形态都做了分面处理，鳞片的每一片轮廓都做了微小的高度差，避免压铸脱模时出现粘模问题，橄榄枝的果粒部分做了球面过渡，和枝叶衔接的位置做了0.15mm的倒角，消除加工应力集中点。从安装边界来看，徽章背部预留了两个直径1.5mm的焊柱定位孔，孔位中心距为22mm，适配常规的别针底座焊接安装，整体徽章的最大外轮廓尺寸为62mm*38mm，整体厚度3.2mm，这个尺寸既满足胸前佩戴的视觉比例，又适配常规的五金冲压机床的工位行程，不需要额外定制特殊工装就能完成批量加工。

　　建模时特意将所有浮雕的拔模斜度统一设置为3度，面向模具加工的分型面做在徽章背部的平面上，所有凸起结构的拔模方向一致，避免出现倒扣结构，减少后续模具拆分的复杂度，不需要额外做滑块抽芯结构就能完成开模，能有效降低批量生产的模具成本。在细节处理上，徽章表面的所有浮雕衔接位置都做了平缓的曲面过渡，没有出现直角陡变的结构，一方面是保证压铸时金属熔液的流动性，能快速填充所有细微纹理，减少成品的砂眼、缺料问题；另一方面是适配后续的抛光工序，不会因为结构死角导致抛光不到位，出现表面光泽度不一致的问题。

　　这类纪念徽章的建模和普通工业零件不同，除了要满足结构工艺性要求，还要还原历史实物的细节比例，比如人鱼形象的肢体比例、铭文的字符间距、橄榄枝的叶片排布，都要和原物保持一致，不能出现比例失真，同时还要兼顾现代五金加工的工艺要求，不能为了还原细节做出无法批量生产的极端结构，比如过细的凸起、深度过大的窄槽，这些结构在实际生产中都会导致成品率大幅下降。建模过程中对所有曲面做了连续性检查，避免出现曲面褶皱、法向反转的问题，导出的模型可以直接导入编程软件做刀路生成，不需要额外的模型修复工作，能大幅缩短从设计到开模的周期。
