带加强筋方形法兰立式支撑固定座

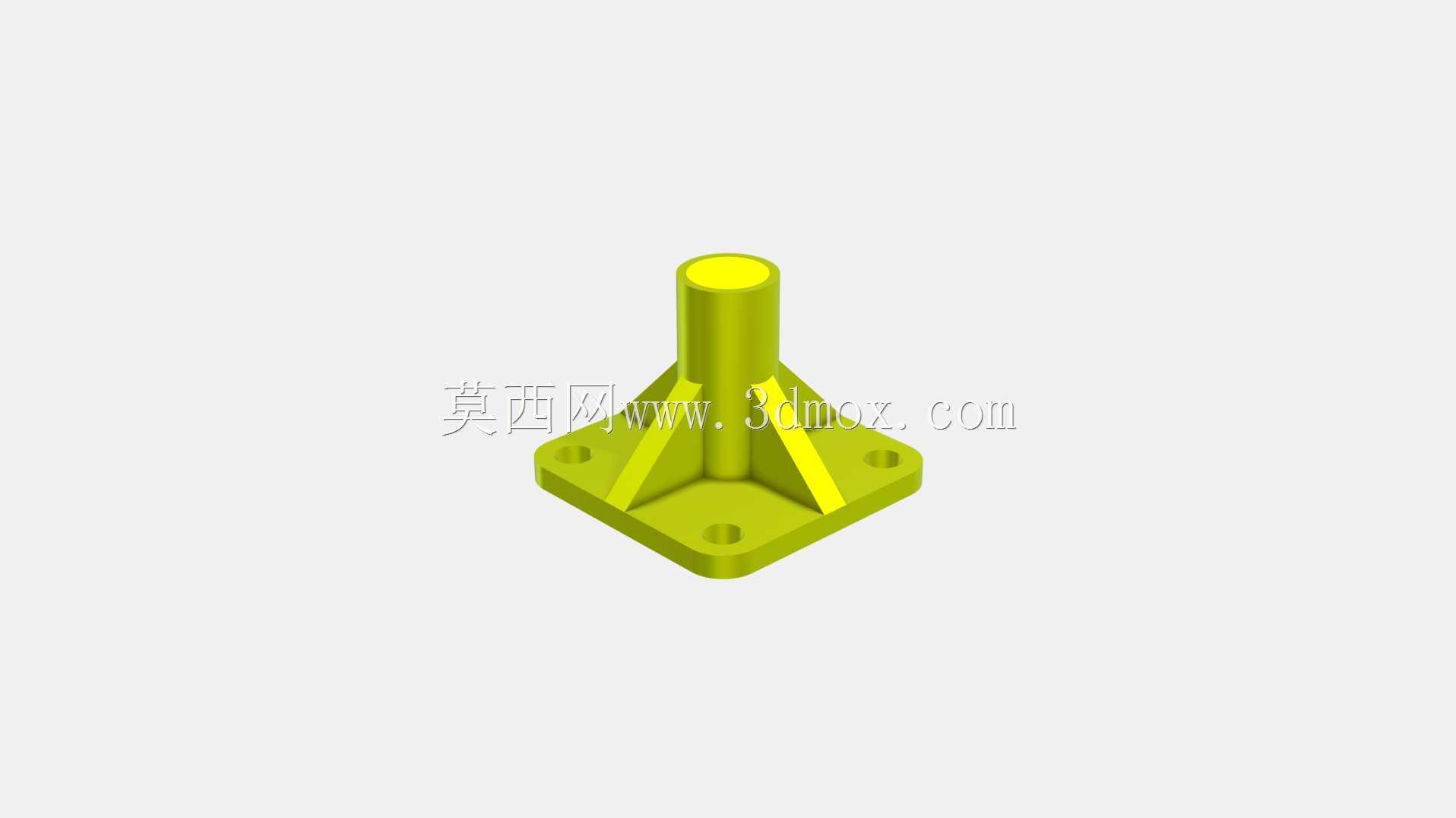

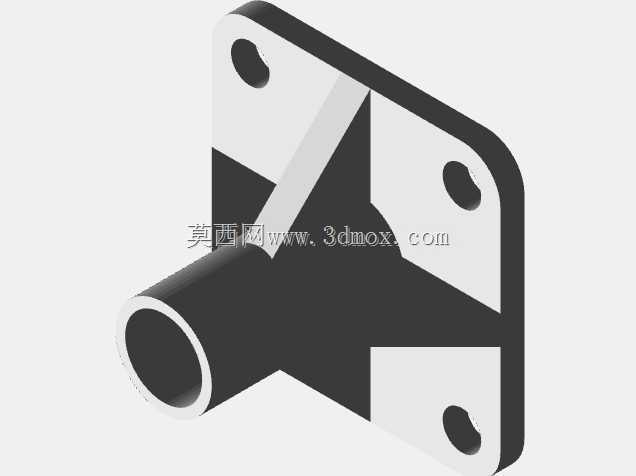

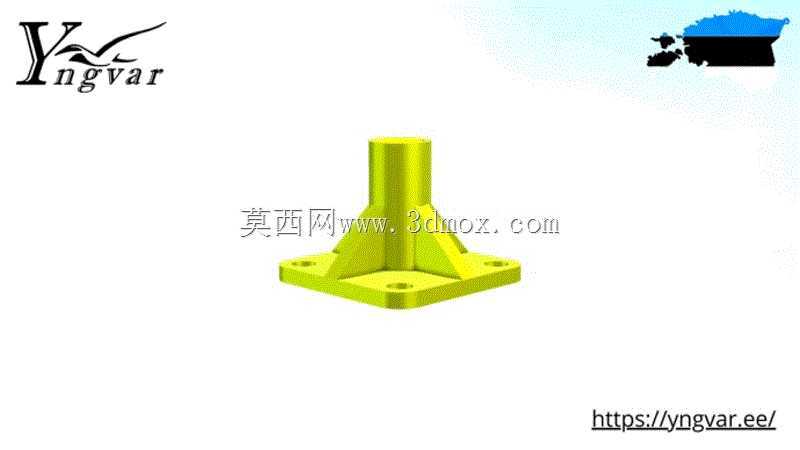

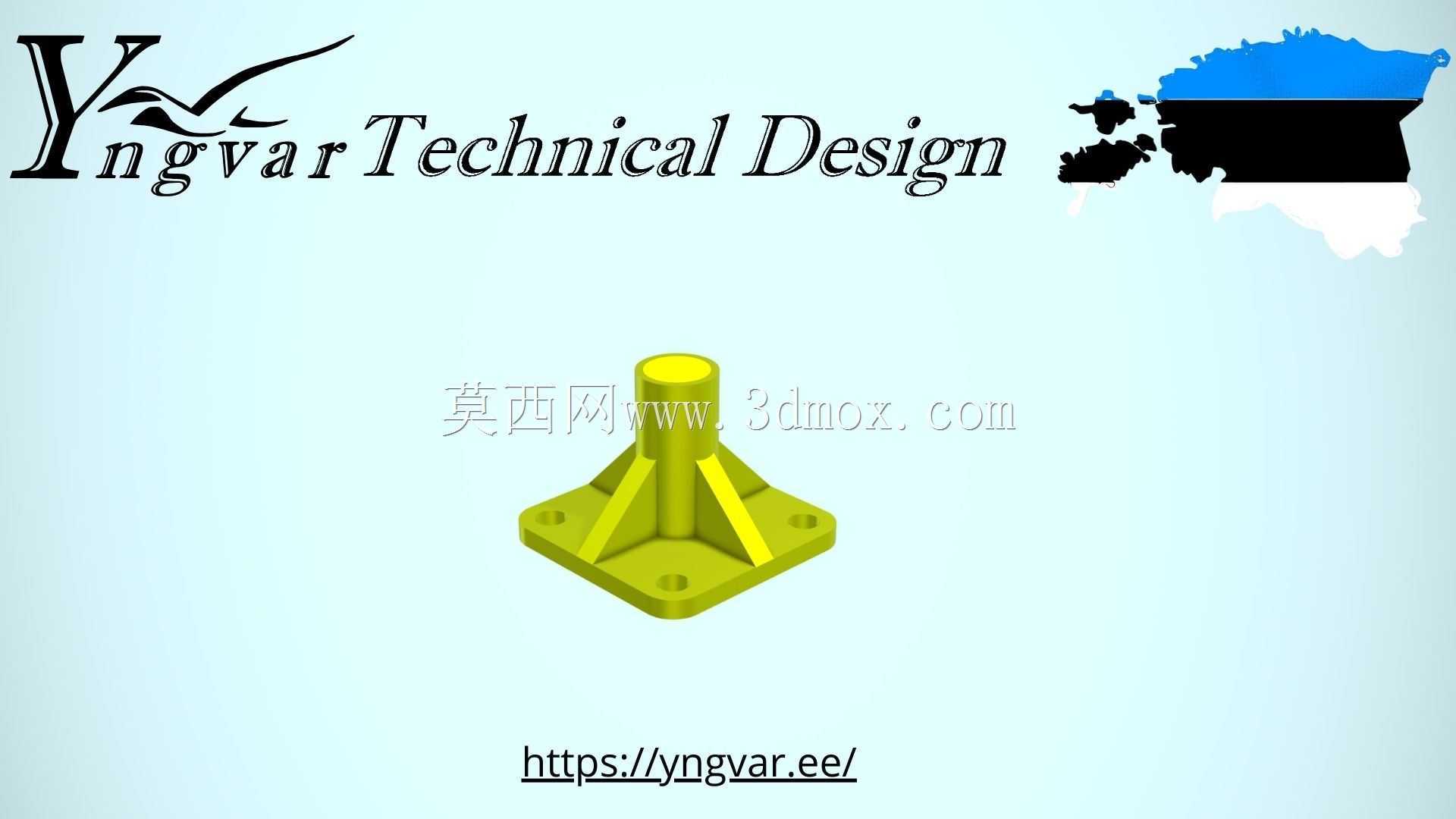

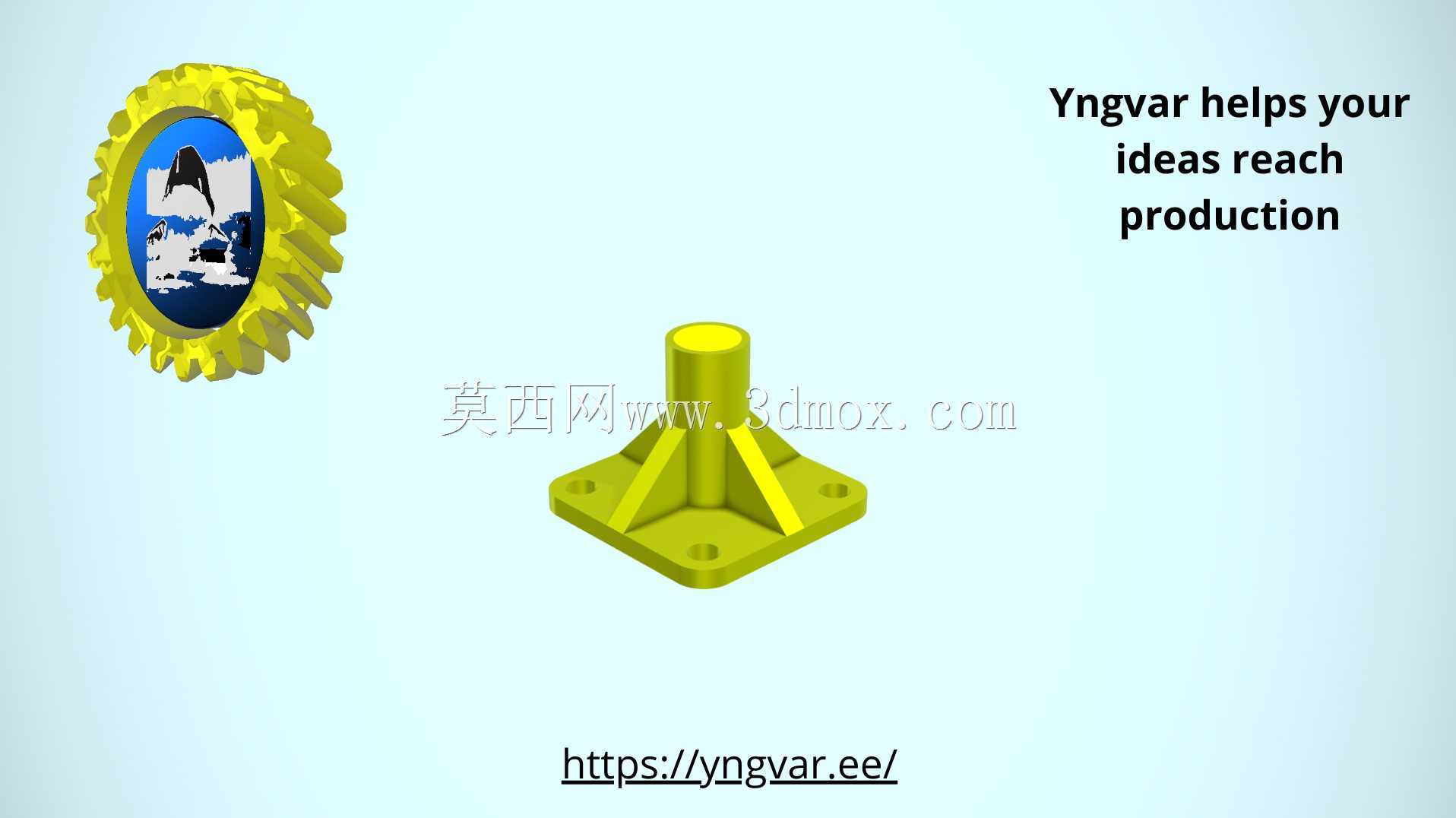

　　这款带加强筋的方形法兰立式支撑固定座，是小型机电设备、桌面级工装治具、3D打印原型验证场景中十分常用的连接支撑构件，日常在非标自动化线体的小型传感器安装支架、桌面型实验设备的立柱固定端、小型物料导槽的支撑点位上都能见到这类结构的身影。从结构设计逻辑来看，底部采用方形法兰盘布局，四个角位预留沉头安装孔，安装时可直接通过内六角螺栓将整个支座锁固在设备基板、铝型材框架或者安装平台上，沉孔设计能够让螺栓头完全没入法兰盘面，不会出现凸起干涉上方装配件的问题，法兰盘的厚度经过受力校核，在常规的侧向载荷下不会出现盘面翘曲变形，保证安装基准的平面度稳定在合理公差范围内。

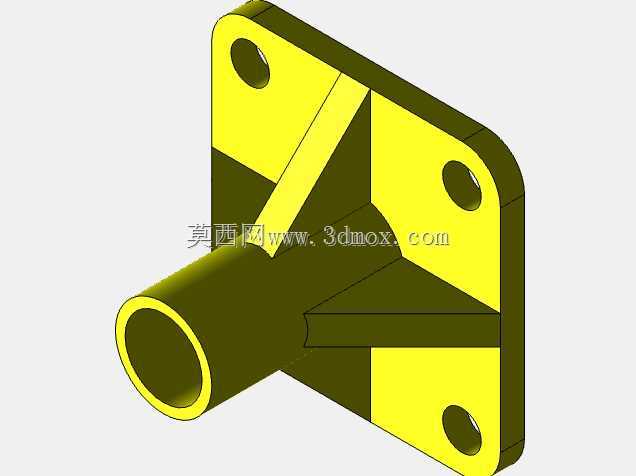

　　中间的立式支撑柱采用空心圆柱结构，相比实心柱体在保证同等径向支撑强度的前提下，能有效降低零件自重，同时空心内腔可以作为走线通道，适配需要从支撑座内部穿设线缆、气管的安装需求，柱体和法兰盘的衔接位置，均匀布置了四块三角加强筋，筋板从柱体根部一直延伸到法兰盘靠近安装孔的位置，这种布局能够大幅提升柱体和法兰连接位置的抗弯折能力，避免设备运行过程中受侧向冲击力时出现焊缝开裂或者连接位断裂的问题，很多初次做这类支座设计的工程师容易忽略筋板的延伸长度，只在柱根做小尺寸筋板，实际受力时很容易在筋板末端出现应力集中导致的断裂，这款结构的筋板长度刚好覆盖法兰盘的受力传导路径，能把柱体承受的载荷均匀分散到整个法兰盘面，再传递到下方的安装基础上。

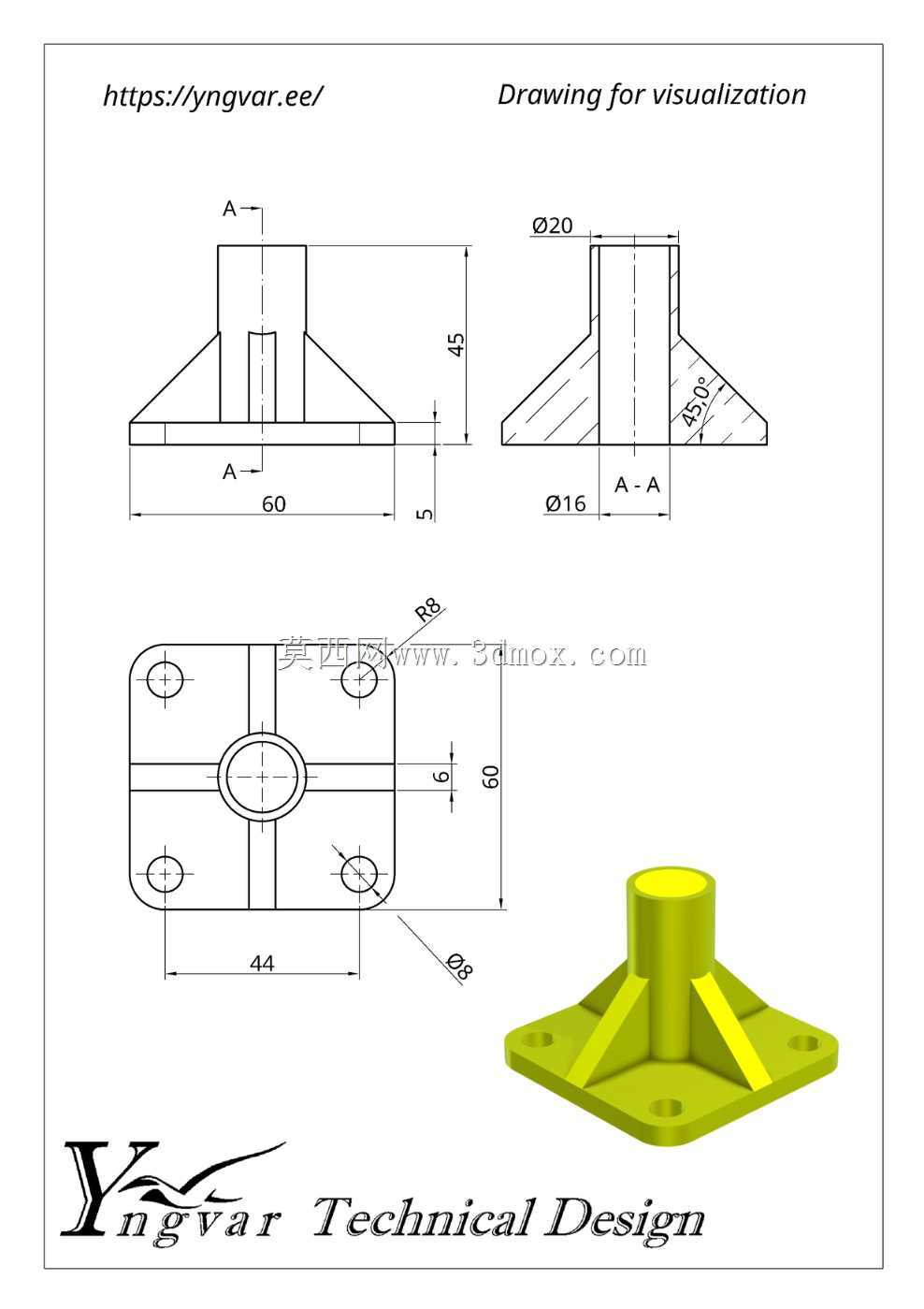

　　从安装边界尺寸来看，方形法兰的边长控制在常规小型支撑座的通用尺寸范围内，四个安装孔的孔距适配市面上主流的20系列、30系列铝型材的安装孔位，不需要额外做转接板就能直接安装，柱体的外径和常用的直线轴承、导向轴套内径匹配，上方可以直接插接导向轴、支撑杆或者其他需要立式固定的功能构件，柱体顶端可以根据实际使用需求加工外螺纹或者内螺纹孔，方便和上方的零部件做锁紧固定。

　　在实际选型使用时，这类支撑座如果用于有振动的设备场景，安装时可以在法兰盘和安装基础之间加一层薄橡胶减震垫，能够抵消大部分运行过程中产生的振动传导，避免螺栓因为长期振动出现松脱；如果用于有洁净要求的生产场景，可以选择表面做阳极氧化处理的铝合金材质或者3D打印的光敏树脂材质做原型验证，不会产生掉屑污染洁净环境。很多做小型非标设备的工程师在做方案阶段，都会优先选用这类成熟的支撑座结构，不需要从零开始做受力验算和结构设计，只需要根据实际的安装空间调整法兰尺寸、柱体高度和筋板厚度，就能快速适配不同的安装需求，大幅缩短结构设计的周期，同时这类结构的工艺性很好，不管是采用机加工、注塑还是3D打印的方式生产，都不需要复杂的工装夹具，生产制造成本很低，适合小批量定制或者大批量量产的不同需求。在做三维建模的时候，需要特别注意安装孔的沉头深度要和所选螺栓的头部尺寸匹配，避免出现螺栓锁不到位或者沉头过深导致法兰盘局部强度不足的问题，筋板和柱体、法兰盘的衔接位置要做合理的圆角过渡，减少应力集中的同时，也能避免加工或者3D打印时出现尖角位置的强度缺陷，柱体的空心内壁要保持足够的壁厚，避免在锁紧上方构件的时候出现柱体变形的问题。
