视错觉大象光影艺术展示装置

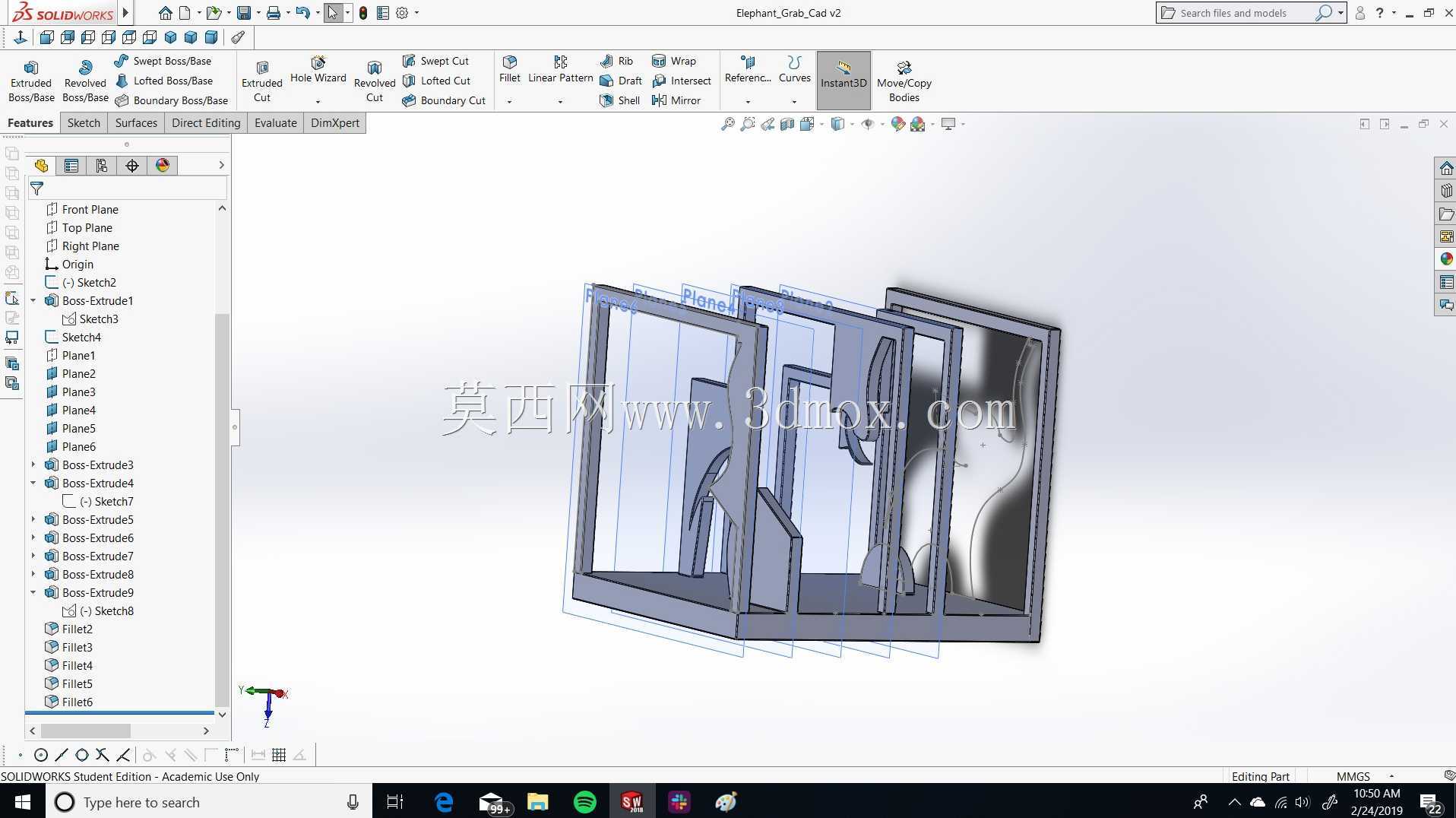

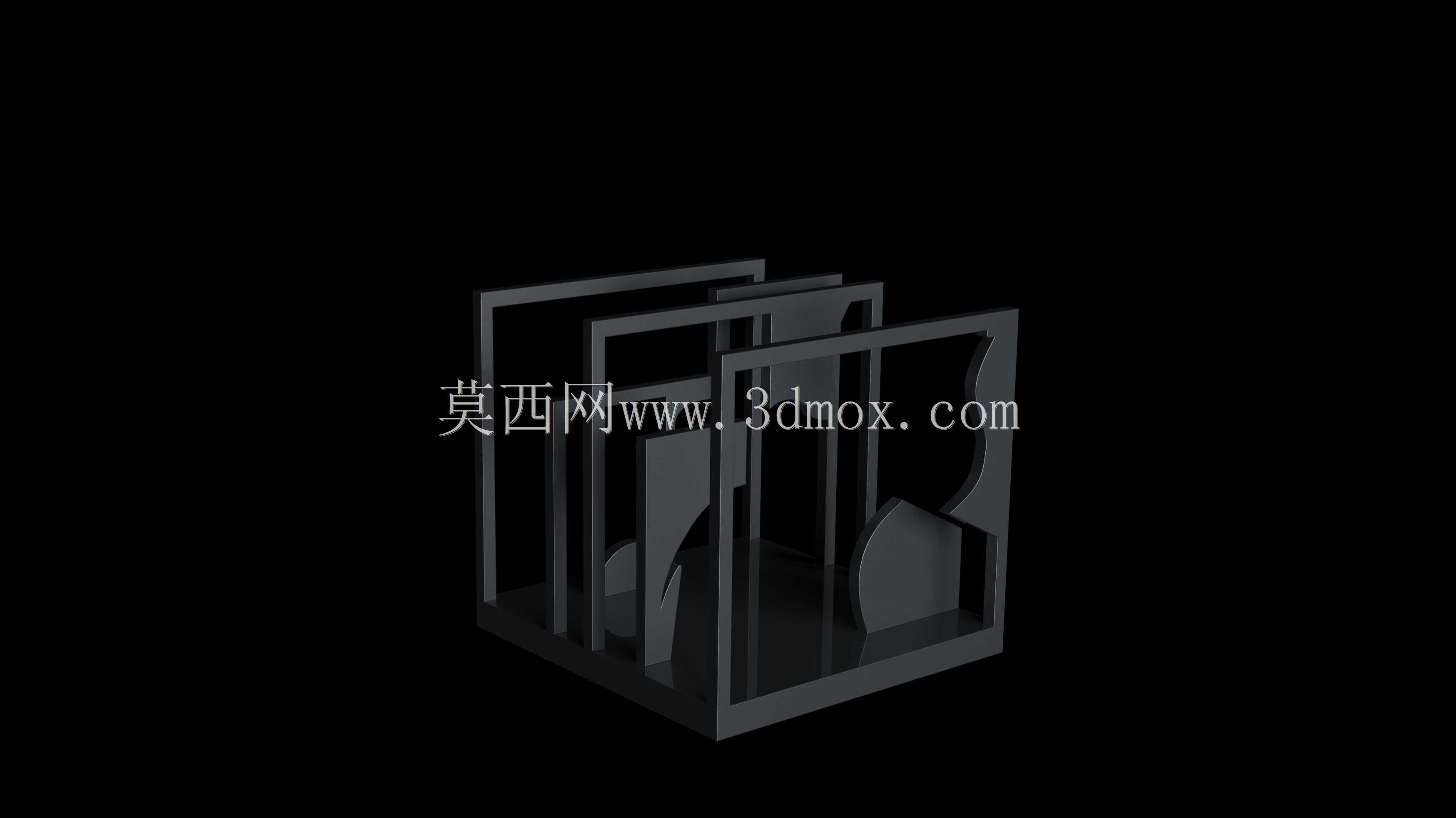

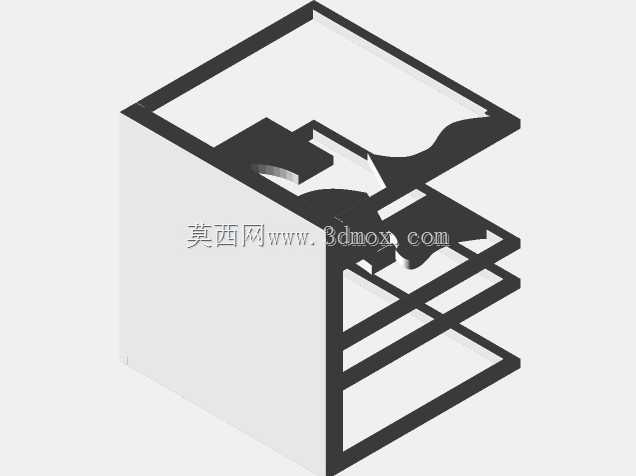

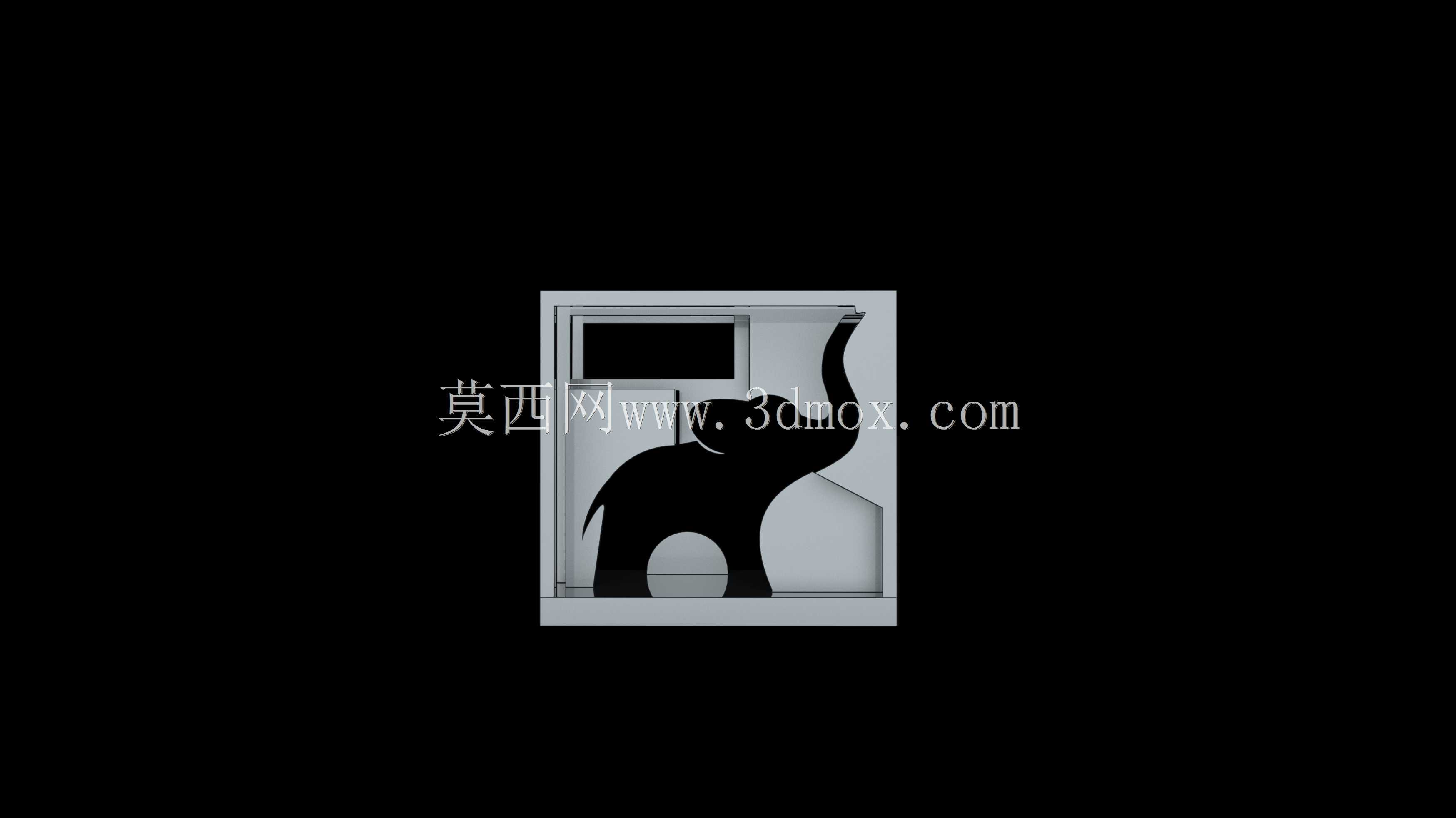

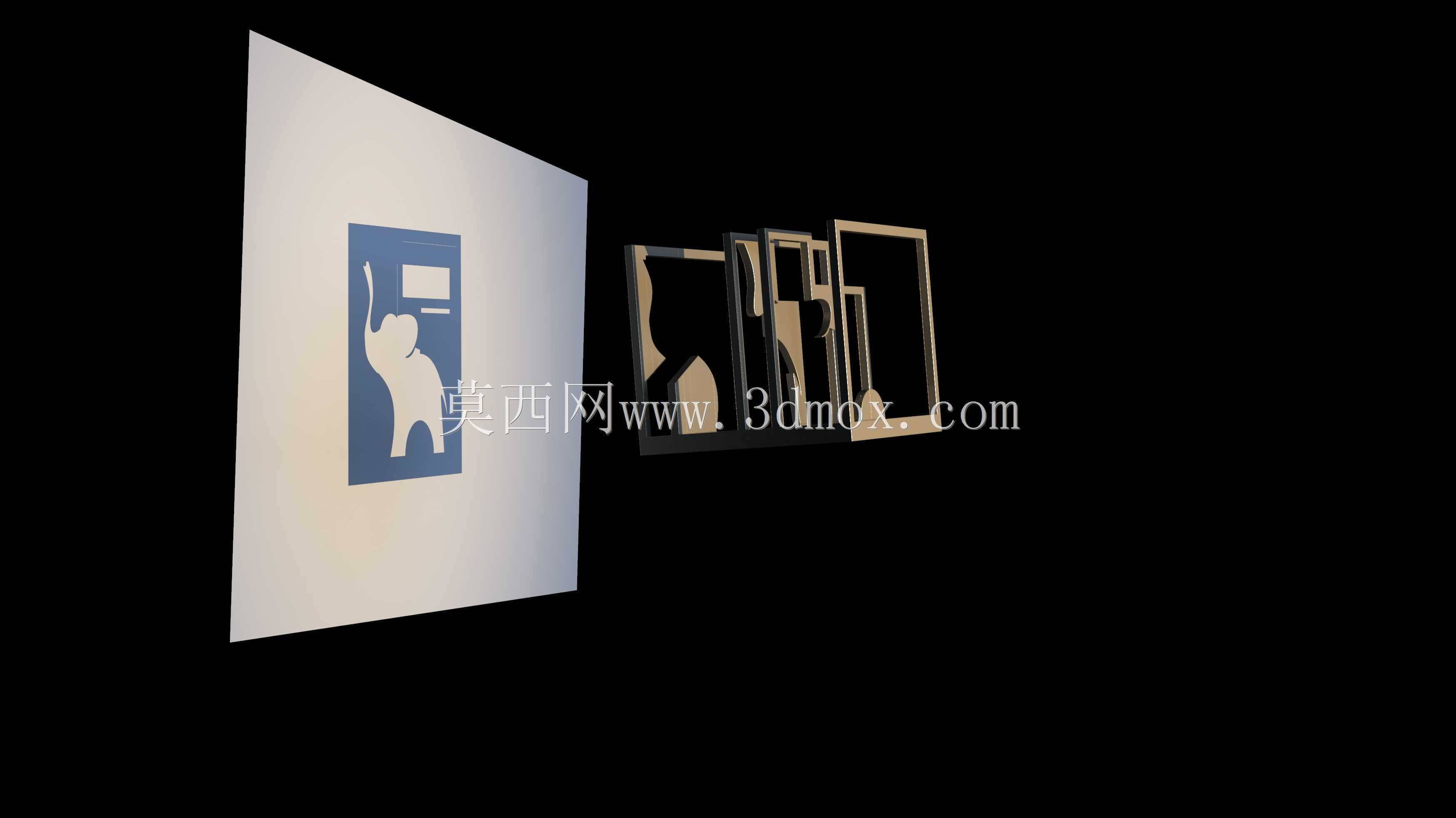

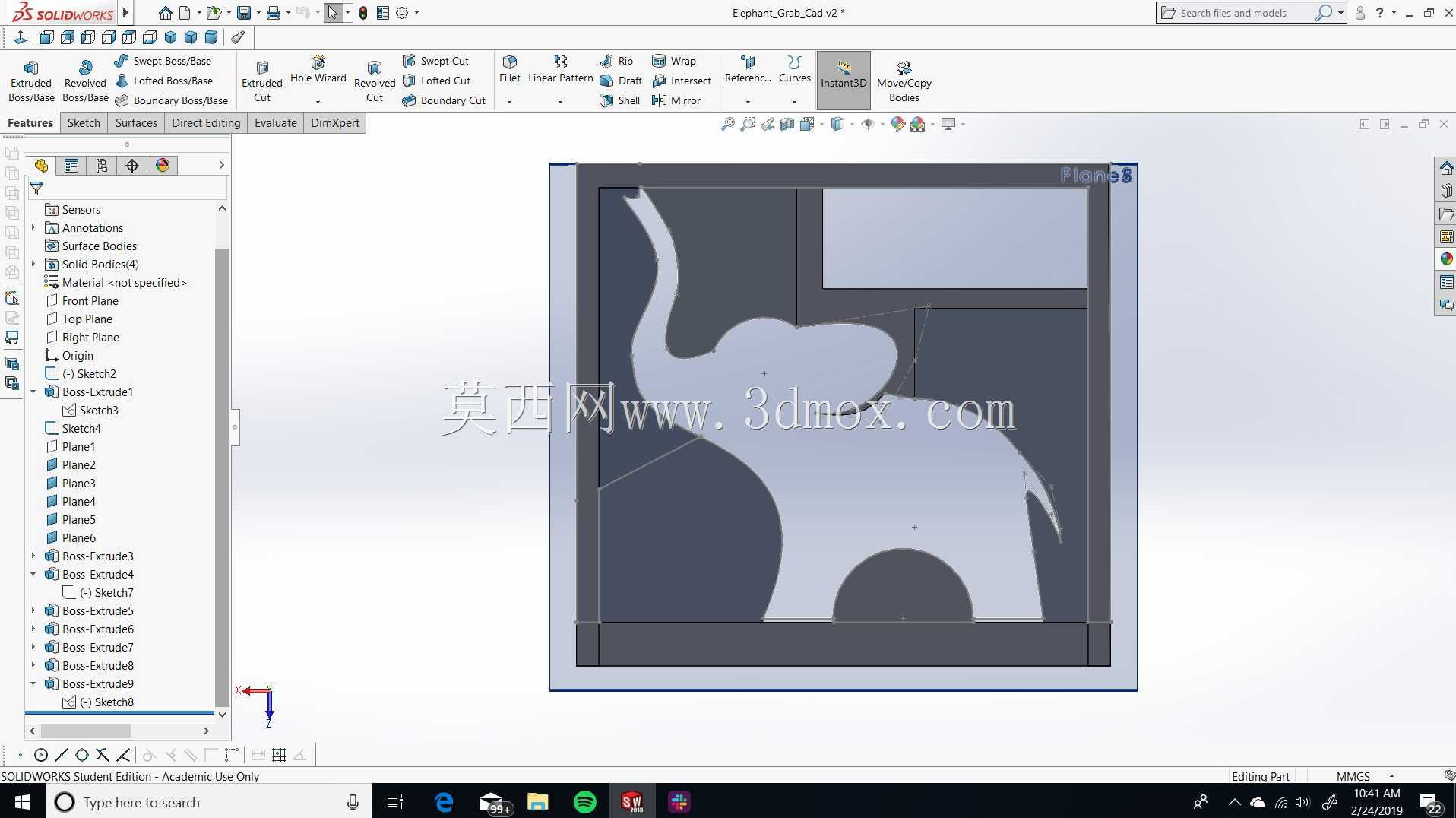

　　该装置核心依托视错觉成像原理，通过特定角度的结构遮挡与光影投射，实现特定观测视角下大象图案从显现到消失的视觉效果，可应用于商业空间艺术展陈、科普场馆光学互动展区、文创门店视觉引流装置等场景，也可作为桌面创意摆件放置于设计工作室、公共休闲区域，利用视觉反差吸引受众注意力，传递创意设计的趣味性。从结构设计逻辑来看，整套装置分为立板展示区与后方错位遮挡组两部分，立板采用薄型平板结构，表面预留大象图案的负形镂空区域，镂空边缘做0.2mm的倒角处理，避免FDM打印过程中出现层纹堆积导致的边缘毛糙，保证图案轮廓的锐利度；后方的遮挡组由多块高度、厚度存在梯度差的矩形挡片组成，每片挡片的安装位置经过视差角度校准，当观测者处于预设正前方观测点时，挡片的投影恰好完全覆盖立板上的大象镂空区域，形成图案消失的视觉效果，当观测者偏移一定角度后，投影错位，大象图案重新显现。

　　设计过程中首先确定观测视场角范围，常规桌面摆放场景下，人眼距离装置的常规观测距离为350-450mm，对应水平视场角控制在±15°范围内，以此为基准反推每块挡片的安装间距与高度差：立板整体高度设定为180mm，宽度120mm，厚度3mm，底部设置10mm高的插接底座，保证放置稳定性；后方挡片组共设置7片矩形片，单片厚度2mm，相邻挡片的高度差从靠近立板侧的8mm向远端递增至15mm，挡片之间的水平间距从12mm递增至20mm，所有挡片底部统一固定在同一块安装底板上，底板与立板底座之间设置定位卡槽，装配时无需额外粘接即可保证相对位置精度，避免装配误差导致视错觉效果失效。

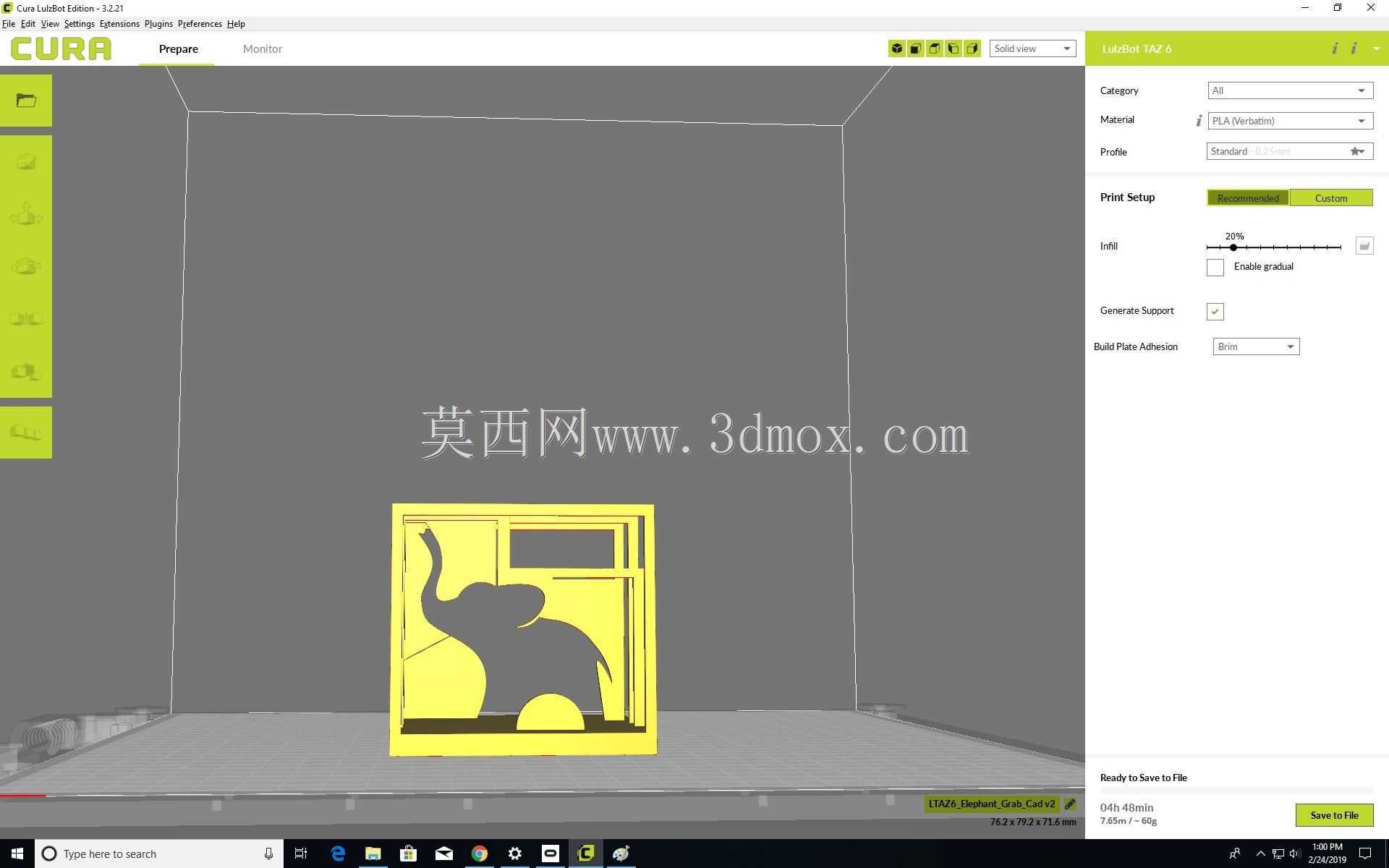

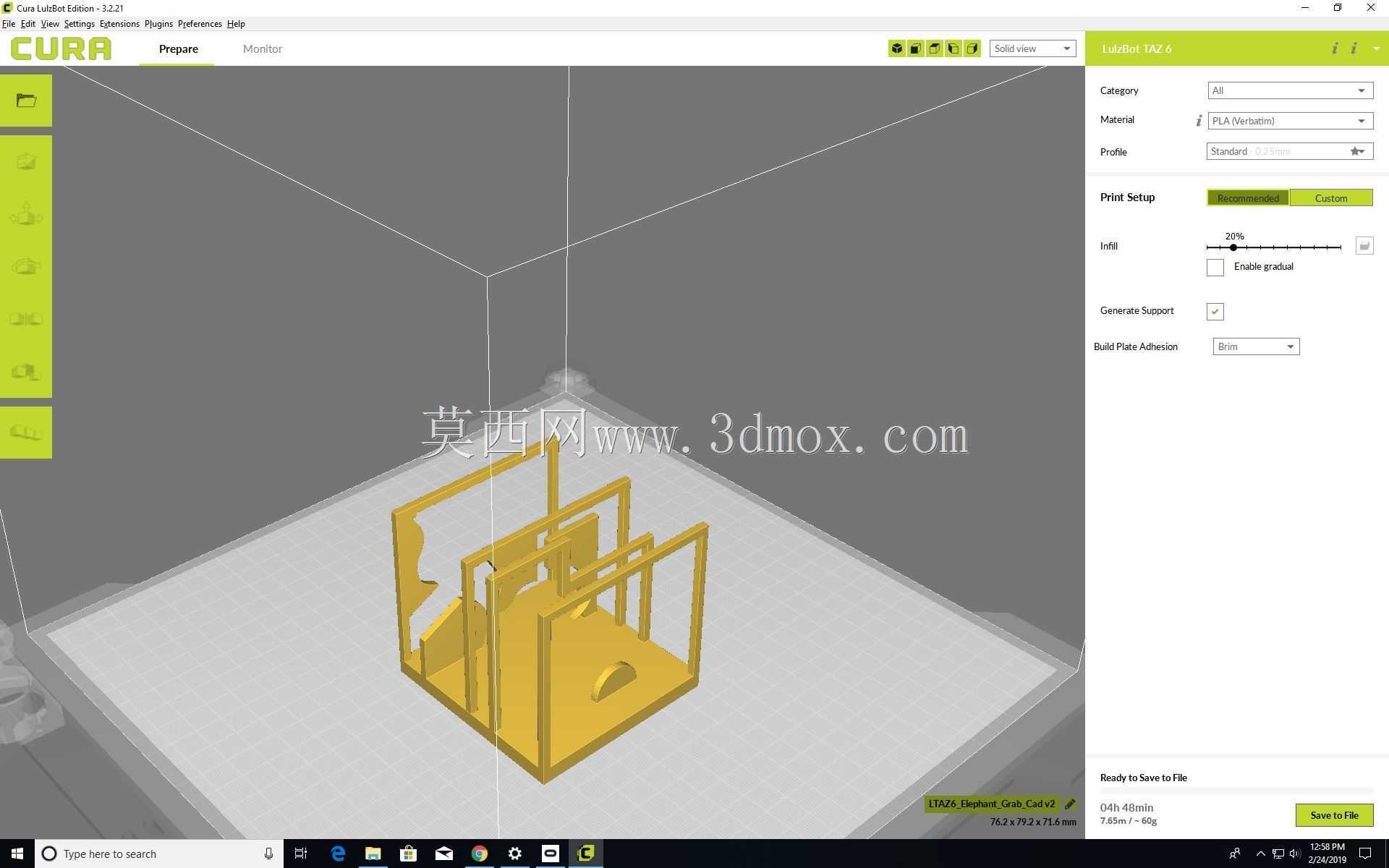

　　考虑到FDM打印的工艺特性，所有结构的最小壁厚控制在1.8mm以上，挡片的边缘做0.3mm的圆角过渡，减少打印过程中的翘曲变形；立板的镂空区域与挡片的表面粗糙度控制在Ra6.3以下，减少光线漫反射对视差效果的干扰，若采用PLA材质打印，可选择哑光白色耗材制作立板与挡片，进一步弱化结构本身的存在感，强化光影变化的视觉冲击力。安装边界方面，整套装置装配完成后的总占地尺寸为150mm*130mm，总高度190mm，放置时需保证后方无强直射光源逆光照射，最佳展示光源为装置前上方45°角的冷白光点光源，光照强度控制在300-500lux，可最大化呈现图案隐现的视觉反差；若用于展陈场景，可在装置外侧加装透明亚克力防尘罩，防尘罩与装置外围的预留间隙不小于20mm，避免罩体反光影响观测效果。

　　结构设计上未设置额外的运动部件，依靠纯静态结构与光影的配合实现视觉效果，后期维护仅需定期清理表面积尘即可，无需调整结构位置；针对不同的展示场景，可等比例缩放整体尺寸，缩放过程中需保持各部件的相对位置比例不变，仅调整整体壁厚以适配缩放后的结构强度，当整体尺寸放大至原尺寸的3倍以上时，可在挡片背部增加加强筋结构，避免大尺寸薄型挡片出现弯曲变形，保证投影位置的准确性。
