电源变压器配套定位支撑结构件

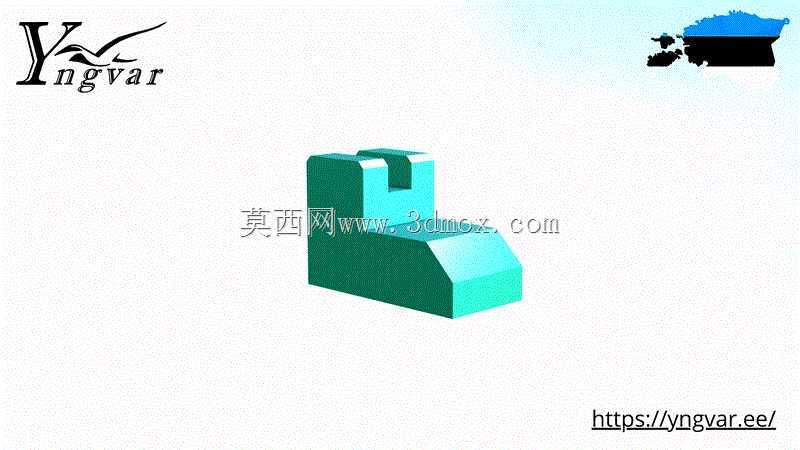

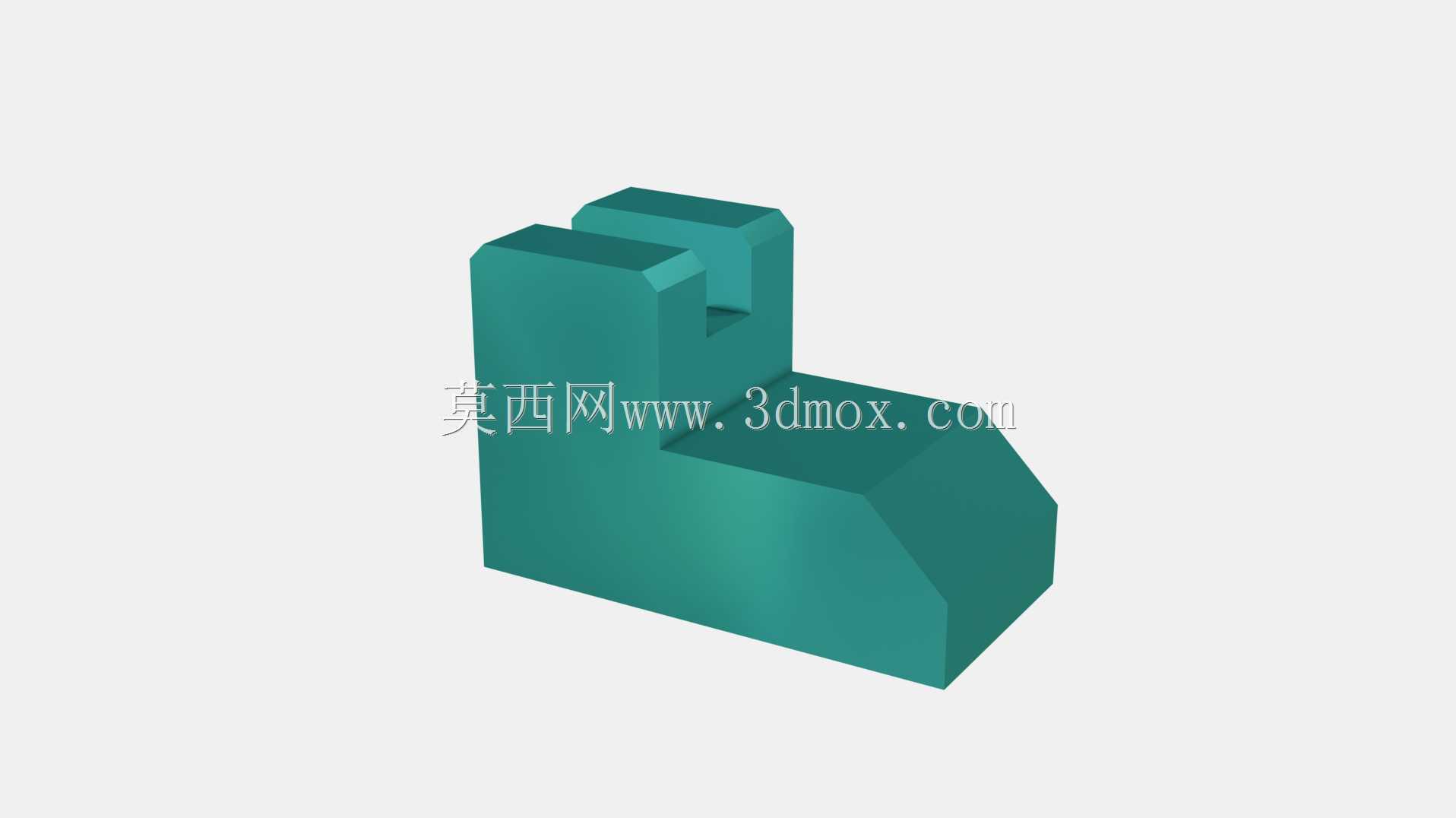

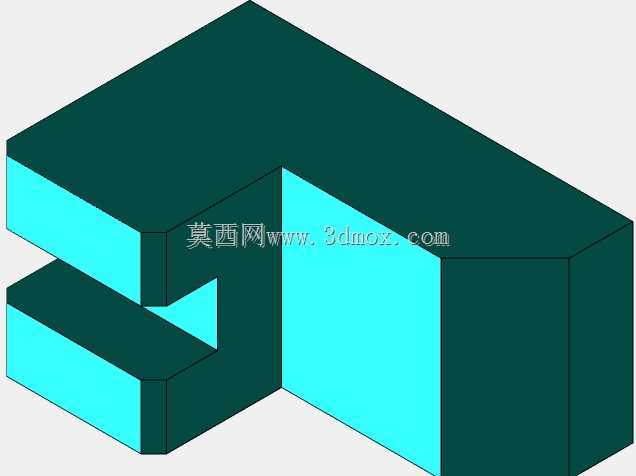

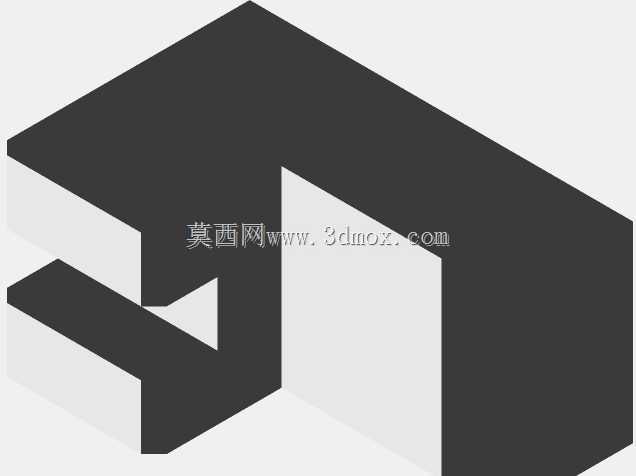

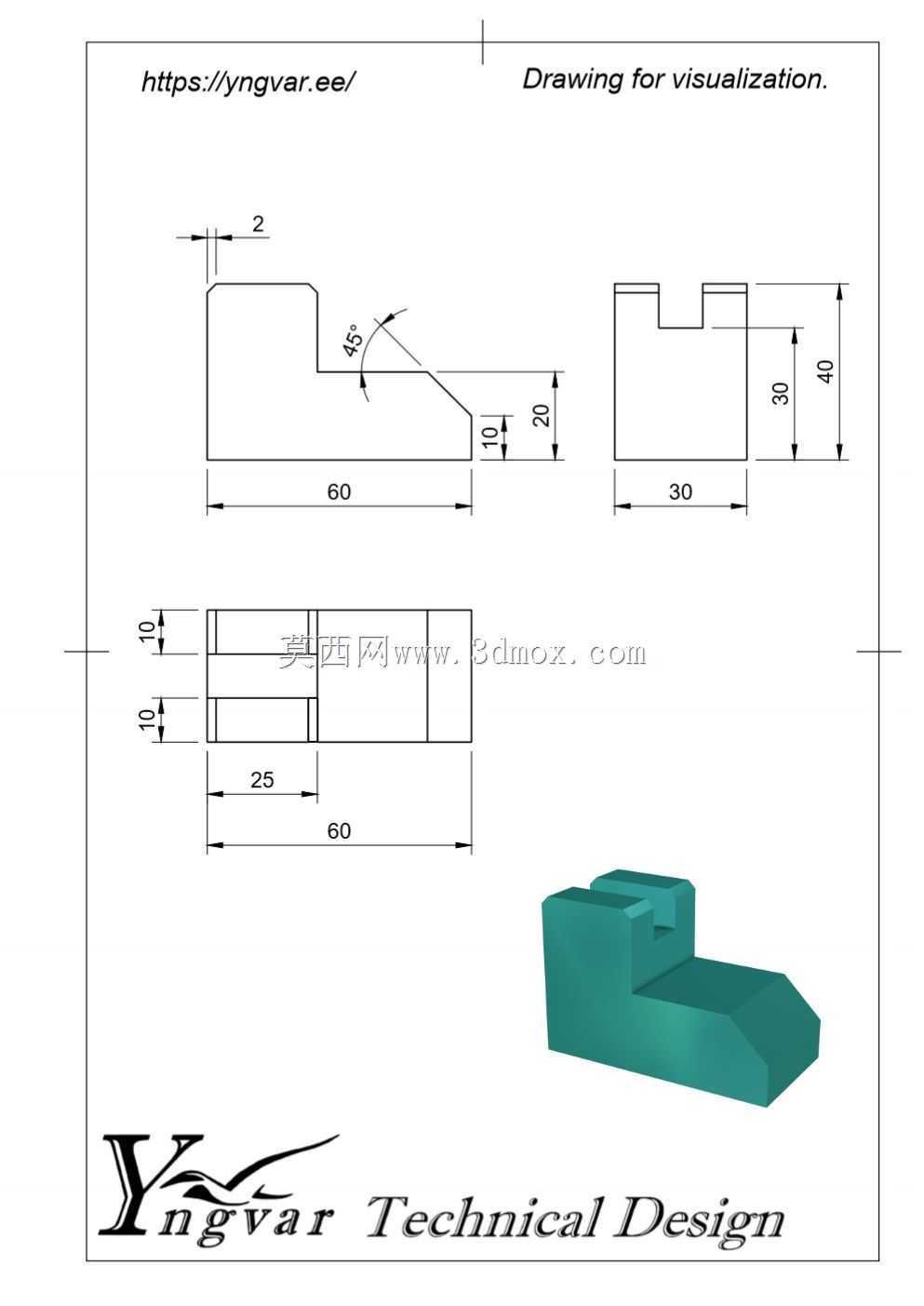

　　在中小功率电源变压器的组装与量产环节，这类带卡槽的异形支撑结构件，是绕组与铁芯装配过程中不可或缺的定位辅件，很多刚接触变压器结构设计的工程师容易忽略这类小零件的公差匹配，实际产线装配时往往因为支撑件的卡槽尺寸偏差，导致铁芯插装后出现偏移，进而影响绕组的同轴度，最终造成变压器空载电流超标、运行噪音偏大的问题。从结构设计逻辑来看，这个零件采用阶梯式的块体造型，上方的内凹卡槽是核心功能位，卡槽的两个侧壁做了0.2mm的拔模斜度，既方便铁芯硅钢片叠装后的快速卡入定位，也能在后续浸漆工序中让绝缘漆顺畅流入缝隙，避免出现漆体积瘤导致的装配间隙不均。

　　零件下部的斜切面并非装饰性设计，而是匹配变压器骨架底部的让位空间，当支撑件卡入骨架侧边的安装位后，斜切面刚好避开骨架上的引脚走线区域，不会干涉漆包线的引出路径，也能减少浸漆后多余漆料在零件底部的堆积，避免后续安装到PCB板时出现垫高偏差。从实际应用场景出发，这类支撑件不仅用在开放式电源变压器的组装定位中，在部分灌封式变压器的生产流程里，也会作为铁芯预固定的工装辅件使用——灌封前先通过该支撑件将铁芯与绕组的相对位置固定，待环氧树脂灌封胶完全固化后，支撑件可以直接保留在灌封层内部，不需要额外拆除，其本身的ABS或PA材质与灌封胶的粘接性能良好，不会因为热胀冷缩系数差异出现分层开裂的问题。设计这类零件时，首先要明确安装边界：卡槽的宽度尺寸需要匹配对应规格硅钢片的叠厚，常规EI型48铁芯对应的支撑件卡槽宽度公差要控制在±0.05mm以内，过松会导致铁芯固定后出现窜动，过紧则会造成硅钢片插装时出现片间错位，增大铁损。零件的整体高度需要匹配骨架的绕线窗口高度，要保证卡槽卡入铁芯后，支撑件的底部不会超出骨架的安装基准面，否则变压器安装到线路板时会出现倾斜，导致引脚焊接高度不一致，长期受振动影响容易出现焊盘开裂的问题。

　　从增材制造的工艺适配性来看，这个零件的造型没有复杂的内流道或者悬空薄壁结构，最小壁厚达到2.5mm，不管是采用FDM工艺做小批量的工装验证，还是采用光固化工艺做高精度的样件测试，都不需要添加过多的支撑结构，打印完成后只需要简单去除底部的打印支撑，对卡槽接触面做轻微打磨就能直接投入装配验证，能大幅缩短变压器结构迭代的验证周期。很多工程师在做这类小结构件的三维建模时，容易忽略棱角处的工艺圆角，这个零件的所有外棱边都做了R0.3mm的圆角处理，一方面是避免装配过程中锐边割破漆包线的绝缘层，造成绕组短路的安全隐患，另一方面在批量注塑生产时，圆角能改善塑料熔体的流动填充性能，减少注塑件的缺胶、飞边问题，同时也能降低模具棱角处的应力集中，延长模具的使用寿命。

　　在实际的产线装配中，这类支撑件通常是成对对称安装在变压器铁芯的两侧，两个支撑件的卡槽同轴度需要控制在0.1mm以内，否则铁芯插装后会出现侧向应力，长期运行过程中受电磁振动影响，容易出现硅钢片松动、噪音增大的问题。建模时需要重点关注卡槽的深度尺寸，深度过浅会导致铁芯固定不牢，深度过深则会顶住绕组的外层绝缘胶带，造成绝缘层破损。另外零件底部的安装面平面度要求控制在0.1mm以内，保证安装到PCB板时能完全贴合，不会出现晃动。针对不同功率等级的变压器，这类支撑件的尺寸可以做参数化调整，只需要修改卡槽宽度、整体高度、斜切面角度这几个核心参数，就能快速适配不同规格的铁芯与骨架，不需要重新做整体的结构重构，能大幅提升系列化产品的设计效率。在做样机验证阶段，采用3D打印制作这类支撑件，可以避免开模的高成本与长周期，只需要几个小时就能拿到样件，直接装到变压器样机上做振动测试、温度循环测试，验证结构的可靠性，根据测试结果快速调整尺寸参数，待所有参数验证成熟后再开模批量生产，能有效降低产品开发阶段的试错成本。
